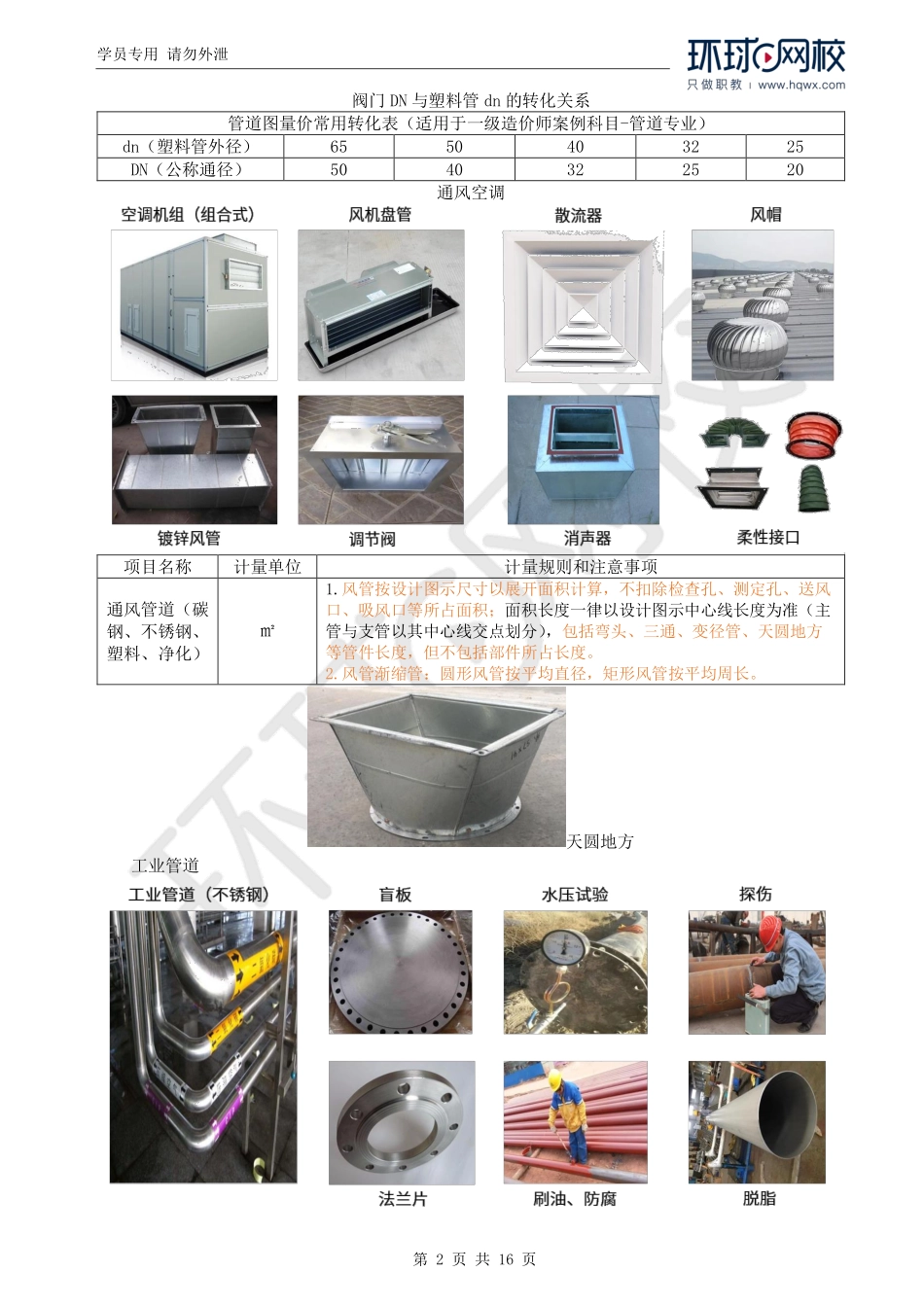

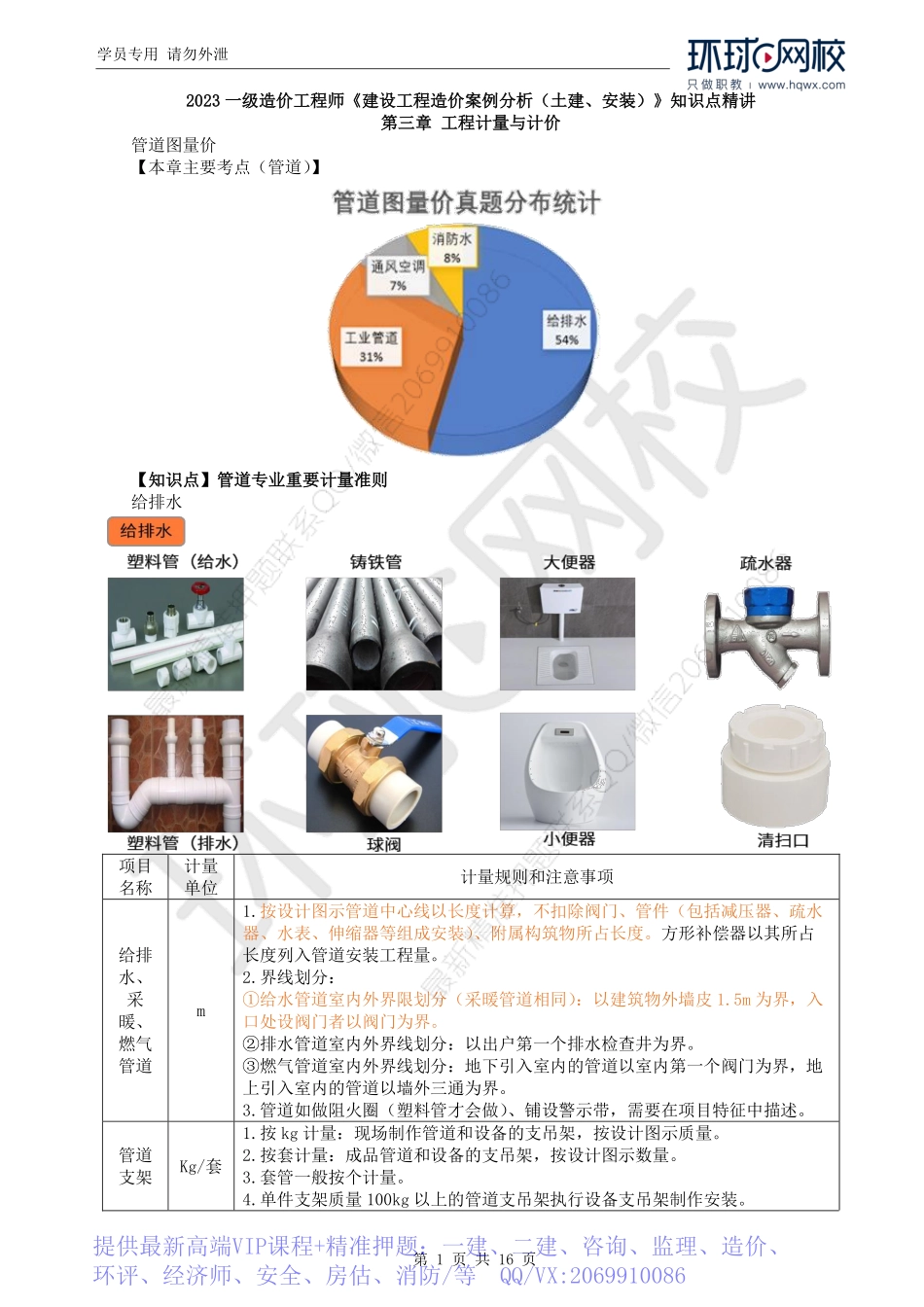

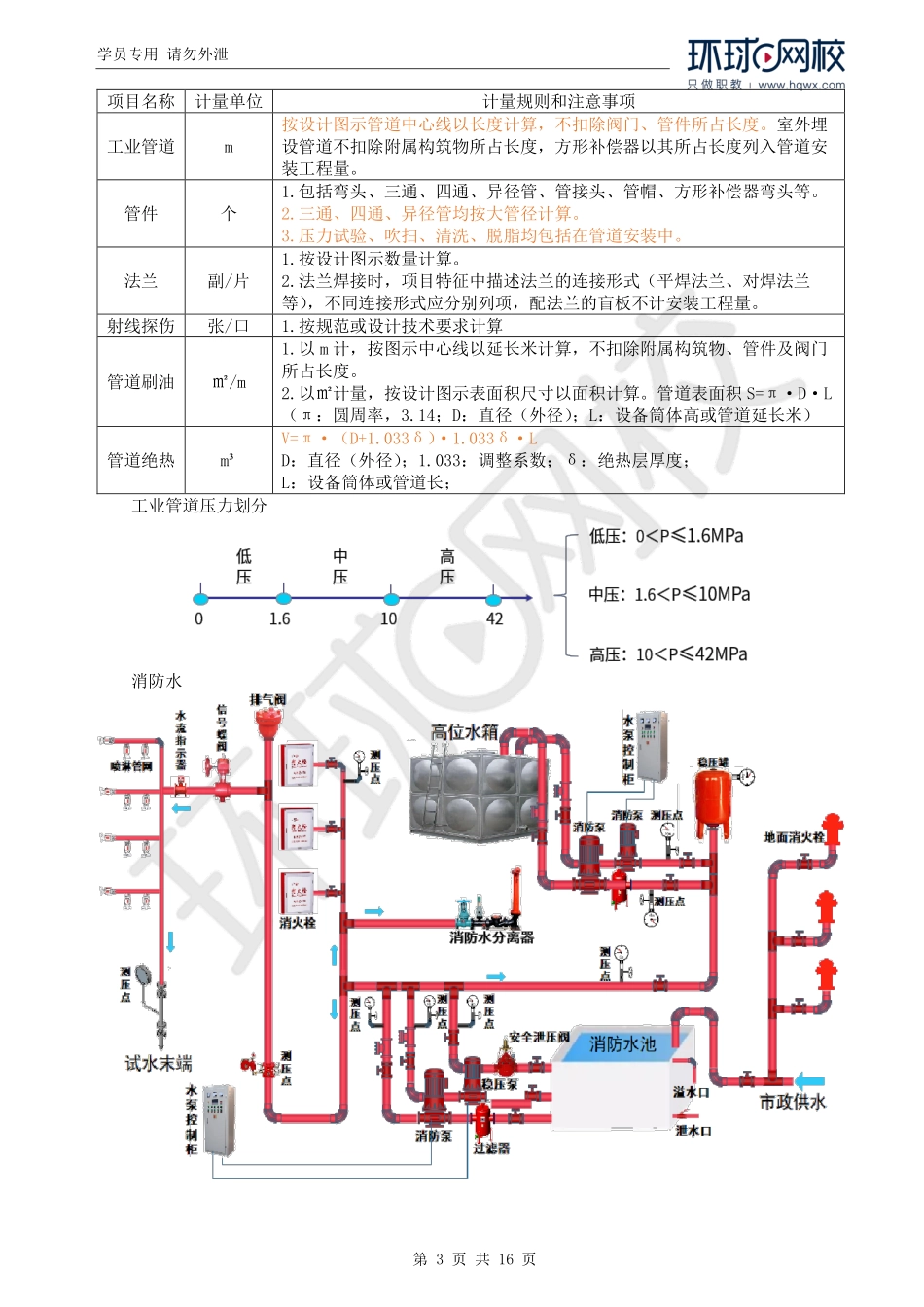

学员专用请勿外泄第1页共16页2023一级造价工程师《建设工程造价案例分析（土建、安装）》知识点精讲第三章工程计量与计价管道图量价【本章主要考点（管道）】【知识点】管道专业重要计量准则给排水项目名称计量单位计量规则和注意事项给排水、采暖、燃气管道m1.按设计图示管道中心线以长度计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）、附属构筑物所占长度。方形补偿器以其所占长度列入管道安装工程量。2.界线划分：①给水管道室内外界限划分（采暖管道相同）：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。②排水管道室内外界线划分：以出户第一个排水检查井为界。③燃气管道室内外界线划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外三通为界。3.管道如做阻火圈（塑料管才会做）、铺设警示带，需要在项目特征中描述。管道支架Kg/套1.按kg计量：现场制作管道和设备的支吊架，按设计图示质量。2.按套计量：成品管道和设备的支吊架，按设计图示数量。3.套管一般按个计量。4.单件支架质量100kg以上的管道支吊架执行设备支吊架制作安装。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第2页共16页阀门DN与塑料管dn的转化关系管道图量价常用转化表（适用于一级造价师案例科目-管道专业）dn（塑料管外径）6550403225DN（公称通径）5040322520通风空调项目名称计量单位计量规则和注意事项通风管道（碳钢、不锈钢、塑料、净化）㎡1.风管按设计图示尺寸以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；面积长度一律以设计图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件长度，但不包括部件所占长度。2.风管渐缩管：圆形风管按平均直径，矩形风管按平均周长。天圆地方工业管道学员专用请勿外泄第3页共16页项目名称计量单位计量规则和注意事项工业管道m按设计图示管道中心线以长度计算，不扣除阀门、管件所占长度。室外埋设管道不扣除附属构筑物所占长度，方形补偿器以其所占长度列入管道安装工程量。管件个1.包括弯头、三通、四通、异径管、管接头、管帽、方形补偿器弯头等。2.三通、四通、异径管均按大管径计算。3.压力试验、吹扫、清洗、脱脂均包括在管道安装中。法兰副/片1.按设计图示数量计算。2.法兰焊接时，项目特征中描述法兰的连接...
