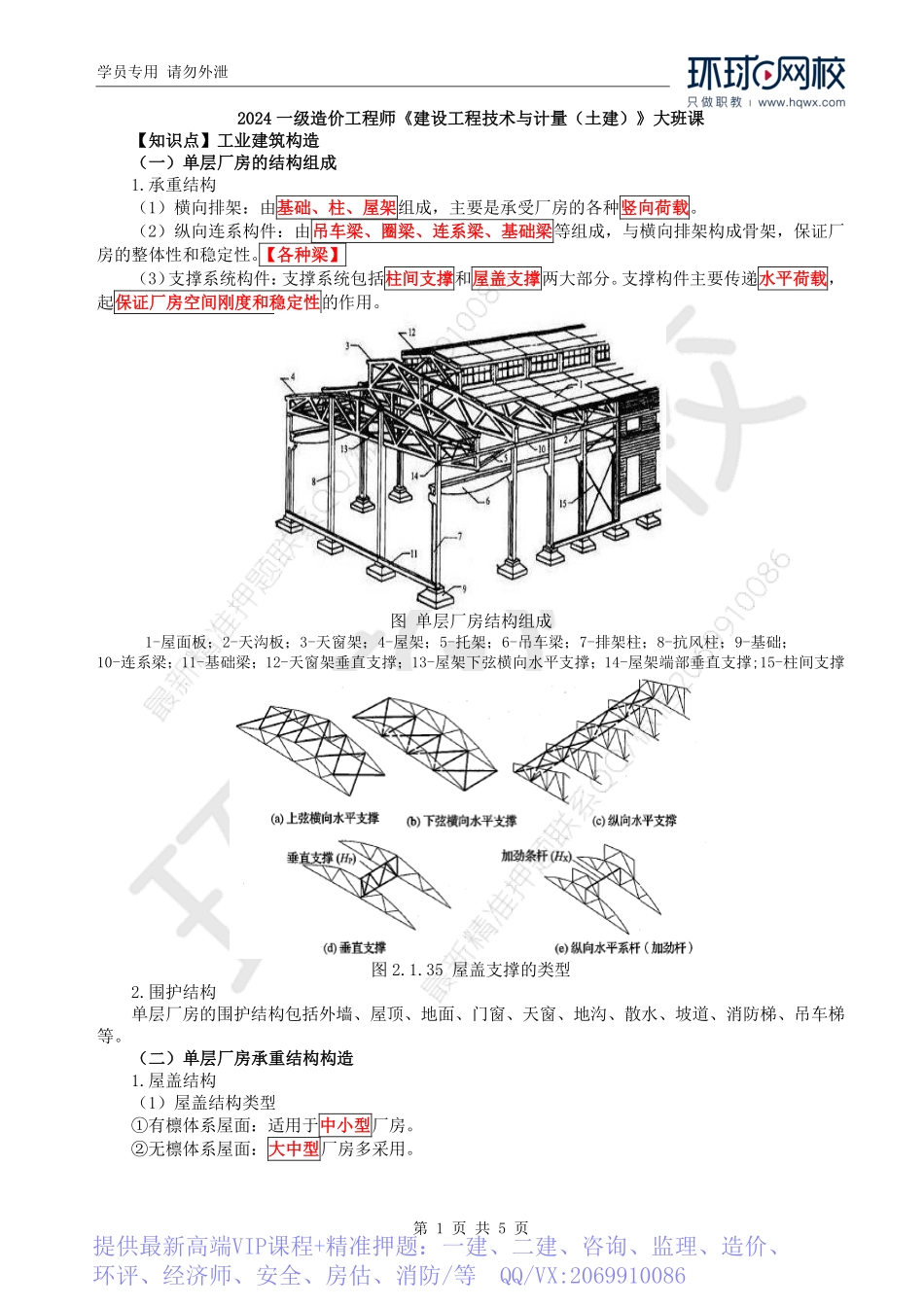

学员专用请勿外泄第1页共5页2024一级造价工程师《建设工程技术与计量（土建）》大班课【知识点】工业建筑构造（一）单层厂房的结构组成1.承重结构（1）横向排架：由基础、柱、屋架组成，主要是承受厂房的各种竖向荷载。（2）纵向连系构件：由吊车梁、圈梁、连系梁、基础梁等组成，与横向排架构成骨架，保证厂房的整体性和稳定性。【各种梁】（3）支撑系统构件：支撑系统包括柱间支撑和屋盖支撑两大部分。支撑构件主要传递水平荷载，起保证厂房空间刚度和稳定性的作用。图单层厂房结构组成1-屋面板；2-天沟板；3-天窗架；4-屋架；5-托架；6-吊车梁；7-排架柱；8-抗风柱；9-基础；10-连系梁；11-基础梁；12-天窗架垂直支撑；13-屋架下弦横向水平支撑；14-屋架端部垂直支撑;15-柱间支撑图2.1.35屋盖支撑的类型2.围护结构单层厂房的围护结构包括外墙、屋顶、地面、门窗、天窗、地沟、散水、坡道、消防梯、吊车梯等。（二）单层厂房承重结构构造1.屋盖结构（1）屋盖结构类型①有檩体系屋面：适用于中小型厂房。②无檩体系屋面：大中型厂房多采用。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第2页共5页（a）有檩体系屋盖（b）无檩体系屋盖（2）屋盖的承重构件钢筋混凝土屋架或屋面梁①普通钢筋混凝土屋面梁的跨度一般不大于15m，预应力钢筋混凝土屋面梁跨度一般不大于18m。②两铰或三铰拱屋架刚度较差，一般的实用跨度是9～15m。③桁架式屋架按外形可分为三角形、梯形、拱形、折线形等类型。折线形屋架吸收了拱形屋架的合理外形，改善了屋面坡度，是目前较常采用的一种屋架形式。钢屋架①中型以上特别是重型厂房，因其对厂房的横向刚度要求较高，采用无檩方案比较合适。②对于中小型厂房，特别是不需要设保温层的厂房，采用有檩方案比较合适。木屋架钢木屋架①全木屋架适用跨度不超过15m。②钢木屋架的下弦受力状况好，刚度也较好，适用跨度为18～21m。图2.1.31桁架式屋架的类型【例题•多选】单层工业厂房屋盖常见的承重构件有（）。【2019】A.钢筋混凝土屋面板B.钢筋混凝土屋架C.钢筋混凝土屋面梁D.钢屋架E.钢木屋架【答案】BCDE【解析】单层厂房屋盖的承重构件：钢筋混凝土屋架或屋面梁、钢屋架、木屋架、钢木屋架。2.柱（1）钢筋混凝土柱矩形柱柱截面中间部分受力较小，不能充分发挥混凝土的承载能力，自重也重，仅适用于小型厂房。工字形柱与截面尺寸相同的...
