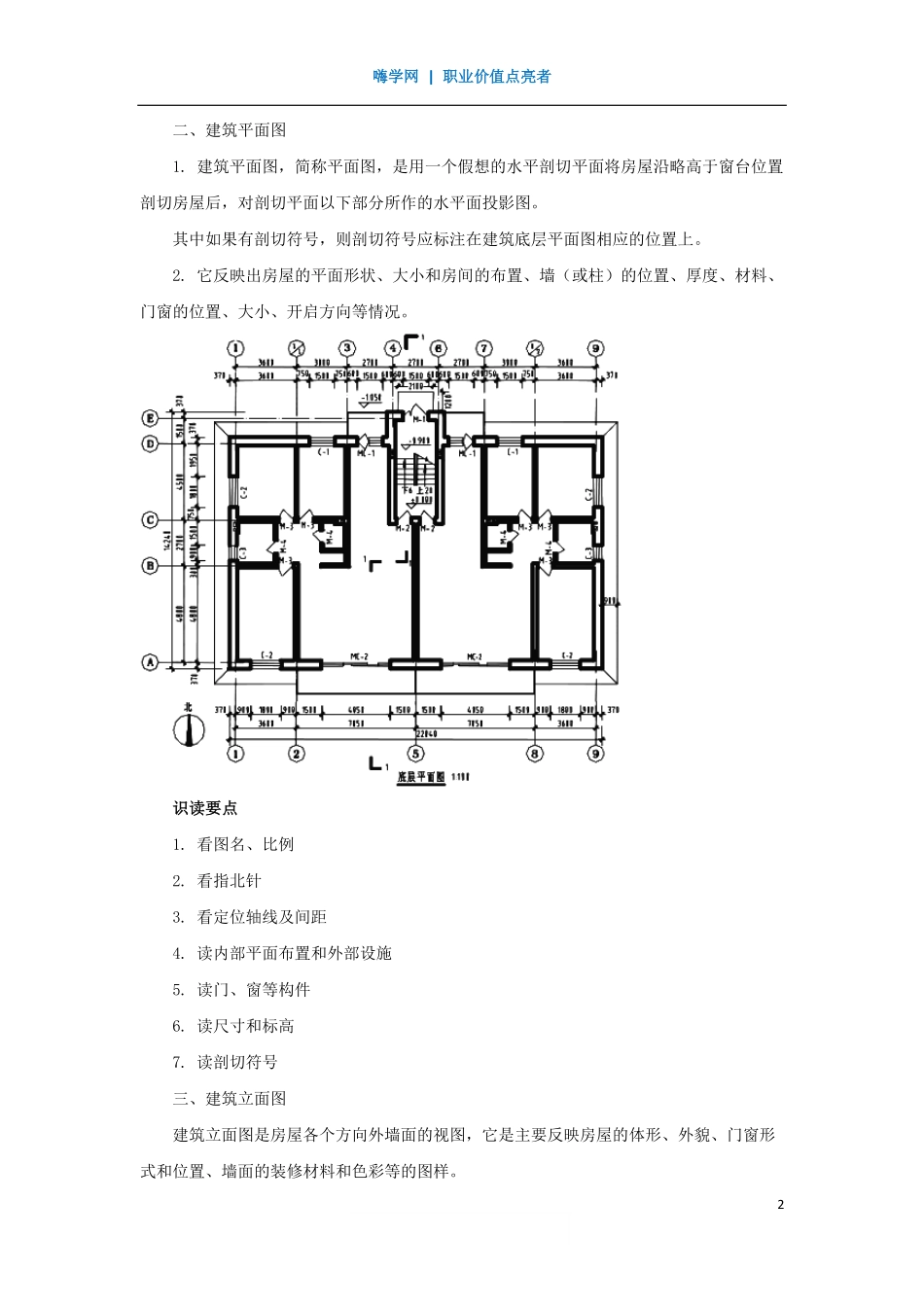

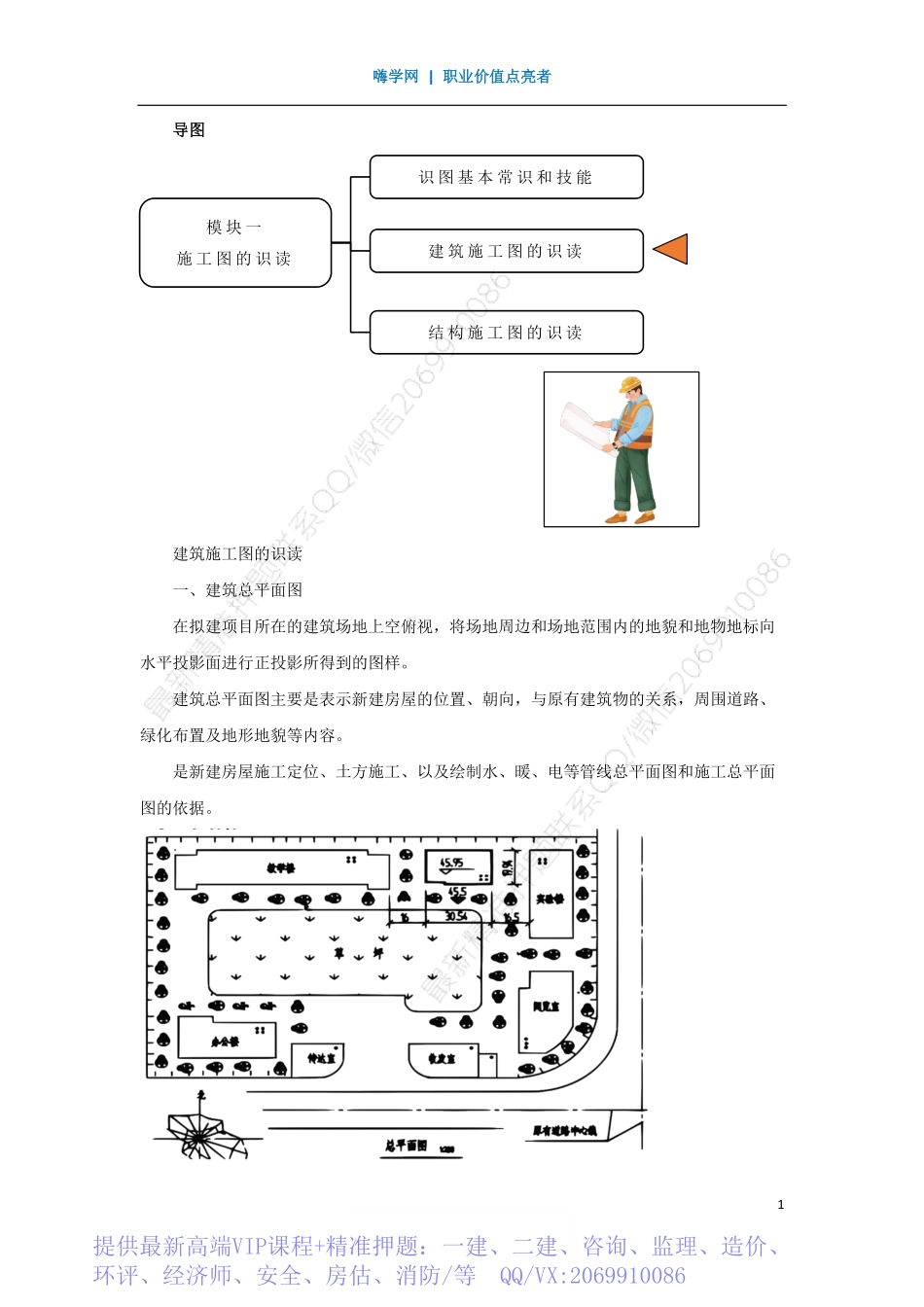

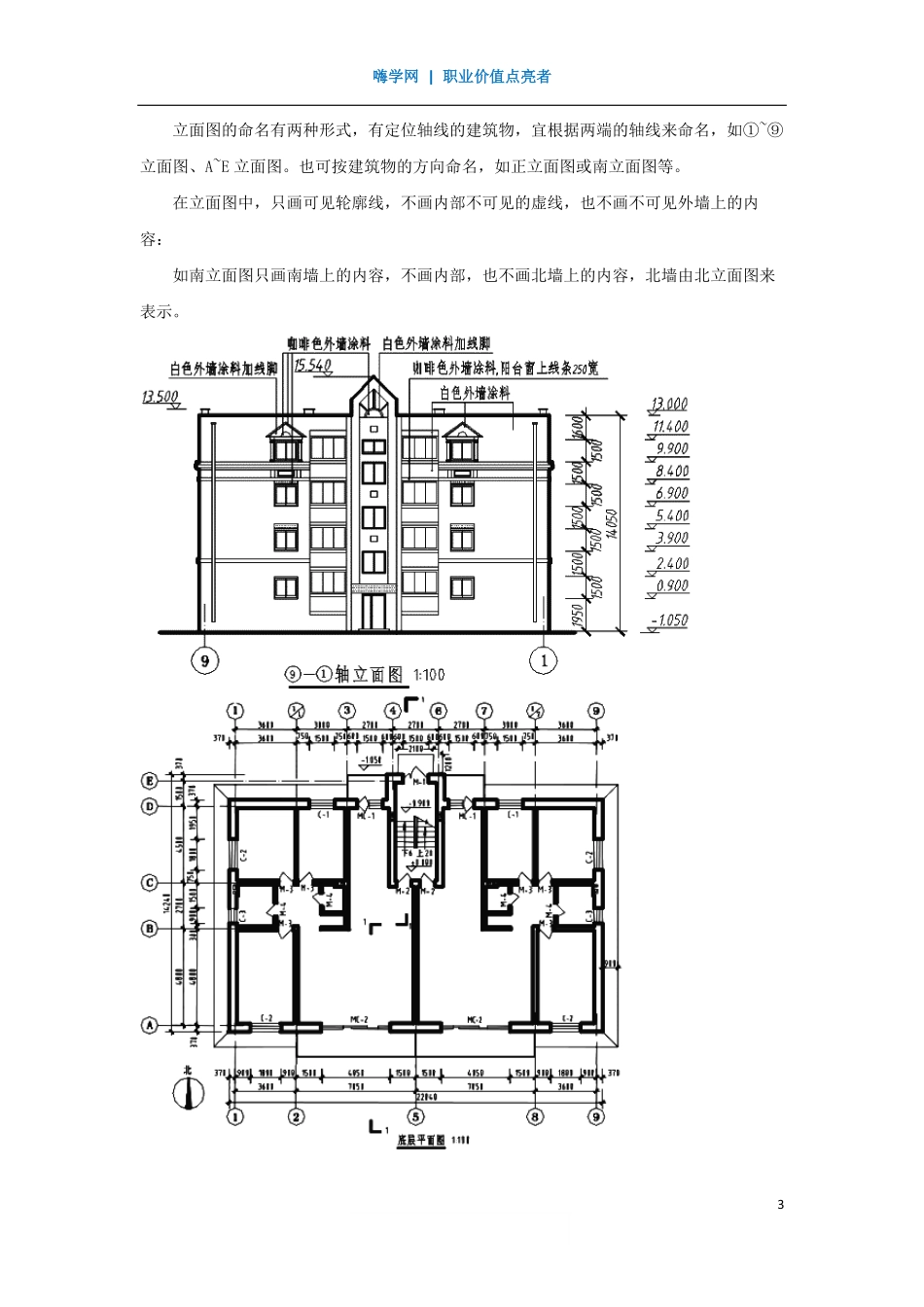

嗨学网|职业价值点亮者1导图建筑施工图的识读一、建筑总平面图在拟建项目所在的建筑场地上空俯视，将场地周边和场地范围内的地貌和地物地标向水平投影面进行正投影所得到的图样。建筑总平面图主要是表示新建房屋的位置、朝向，与原有建筑物的关系，周围道路、绿化布置及地形地貌等内容。是新建房屋施工定位、土方施工、以及绘制水、暖、电等管线总平面图和施工总平面图的依据。模块一施工图的识读建筑施工图的识读结构施工图的识读识图基本常识和技能提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者2二、建筑平面图1.建筑平面图，简称平面图，是用一个假想的水平剖切平面将房屋沿略高于窗台位置剖切房屋后，对剖切平面以下部分所作的水平面投影图。其中如果有剖切符号，则剖切符号应标注在建筑底层平面图相应的位置上。2.它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况。识读要点1.看图名、比例2.看指北针3.看定位轴线及间距4.读内部平面布置和外部设施5.读门、窗等构件6.读尺寸和标高7.读剖切符号三、建筑立面图建筑立面图是房屋各个方向外墙面的视图，它是主要反映房屋的体形、外貌、门窗形式和位置、墙面的装修材料和色彩等的图样。嗨学网|职业价值点亮者3立面图的命名有两种形式，有定位轴线的建筑物，宜根据两端的轴线来命名，如①~⑨立面图、A~E立面图。也可按建筑物的方向命名，如正立面图或南立面图等。在立面图中，只画可见轮廓线，不画内部不可见的虚线，也不画不可见外墙上的内容：如南立面图只画南墙上的内容，不画内部，也不画北墙上的内容，北墙由北立面图来表示。嗨学网|职业价值点亮者4四、建筑剖面图建筑剖面图是用一假想的竖直剖切平面，垂直于外墙，将房屋剖切后所得的某一方向的正投影图，简称剖面图。建筑剖面图主要表示房屋内部在高度方向的结构形式、楼层分层、垂直方向的高度尺寸，以及各部分的联系等情况，如：房间和门窗的高度、屋顶形式、屋面坡度、楼板的搁置方式等。它是与平面图、立面图相配合的不可缺少的三大基本图样之一。四、建筑剖面图室外地坪标高女儿墙顶面标高嗨学网|职业价值点亮者5【经典例题】剖切符号应标注在（）平面图相应的位置上。A.底层B.二层C.顶层D.标准层【答案】A【经典例题】建筑平面图是采用一假想的（）以上位置切开，将上部移去后所...
