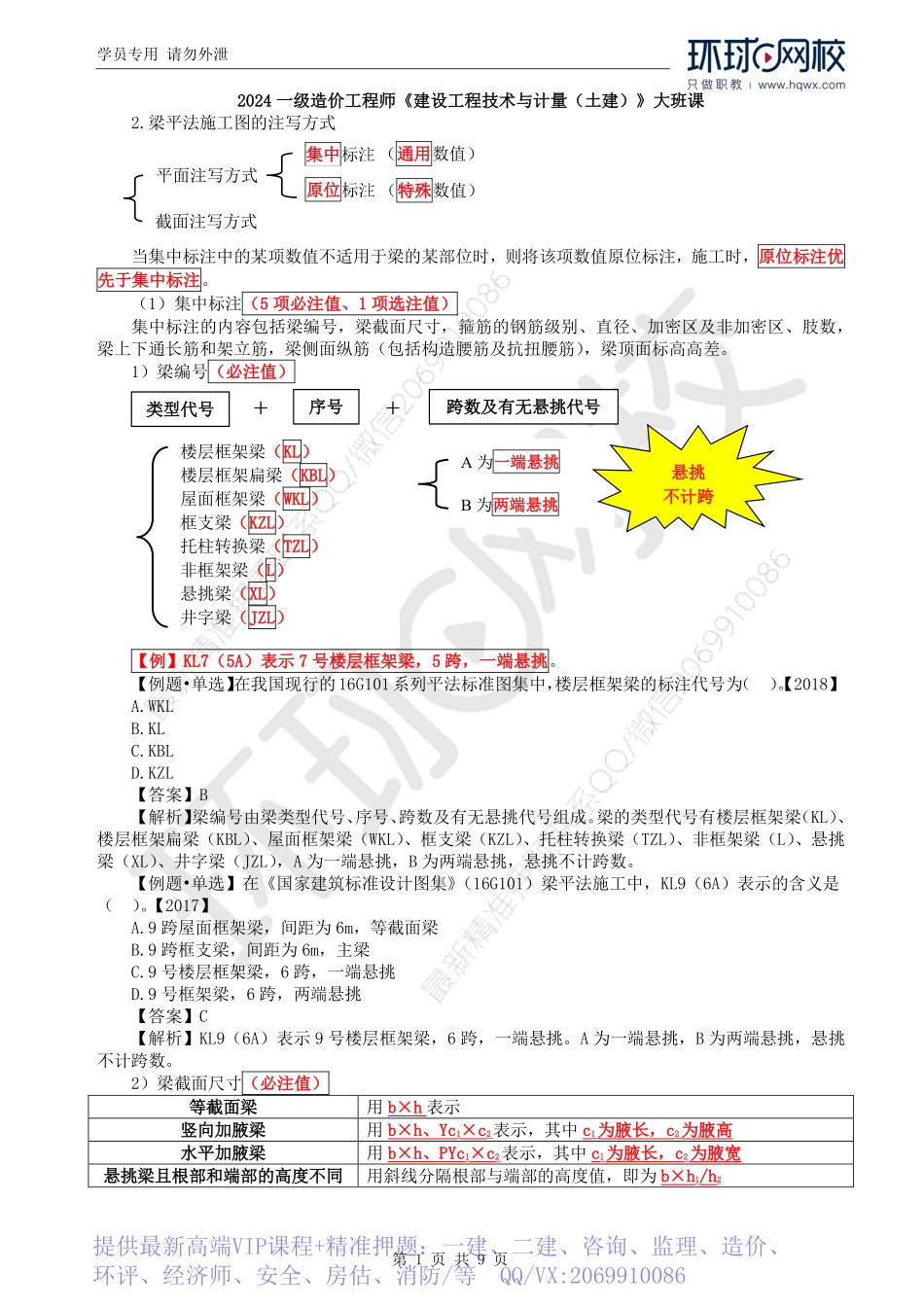

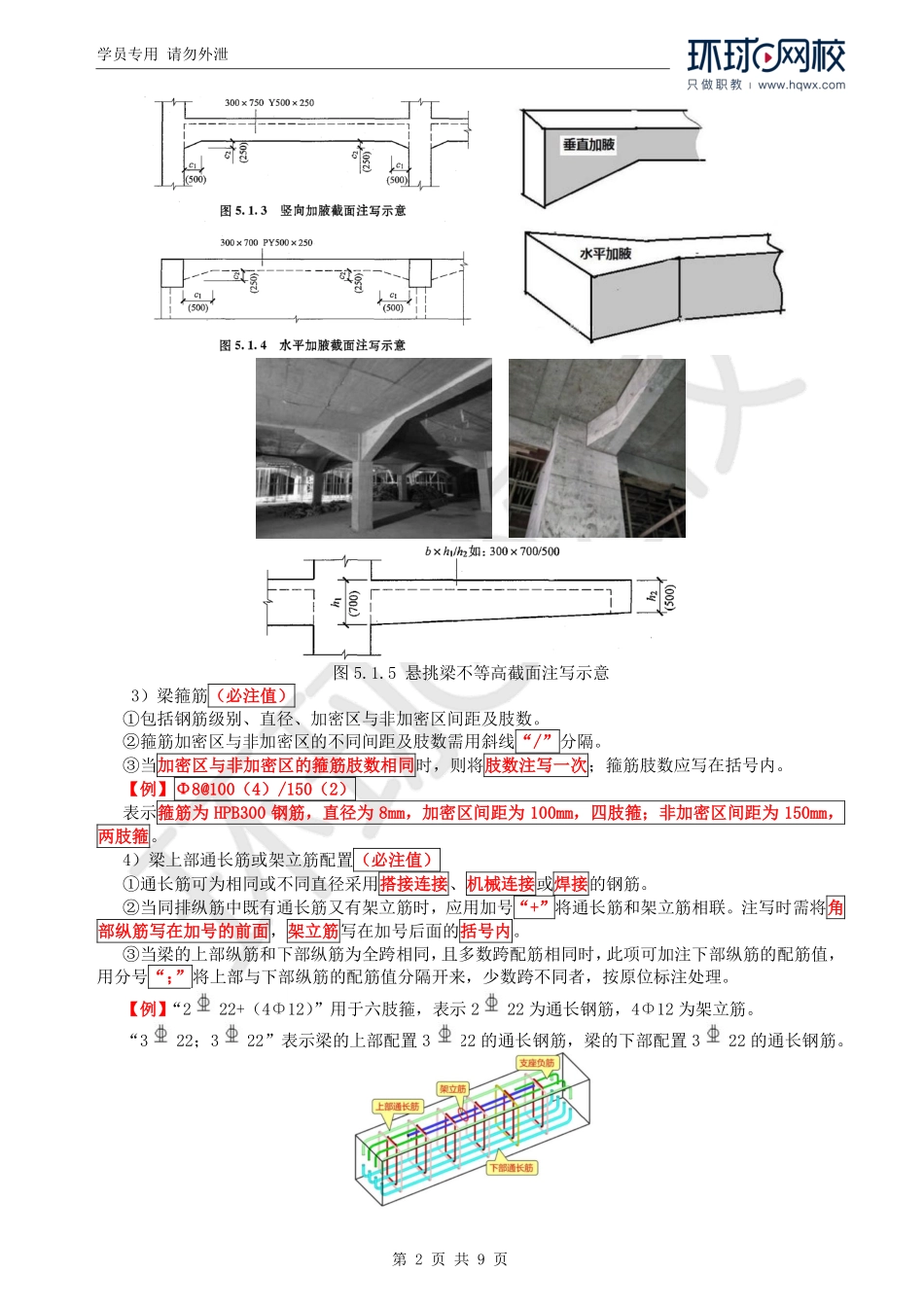

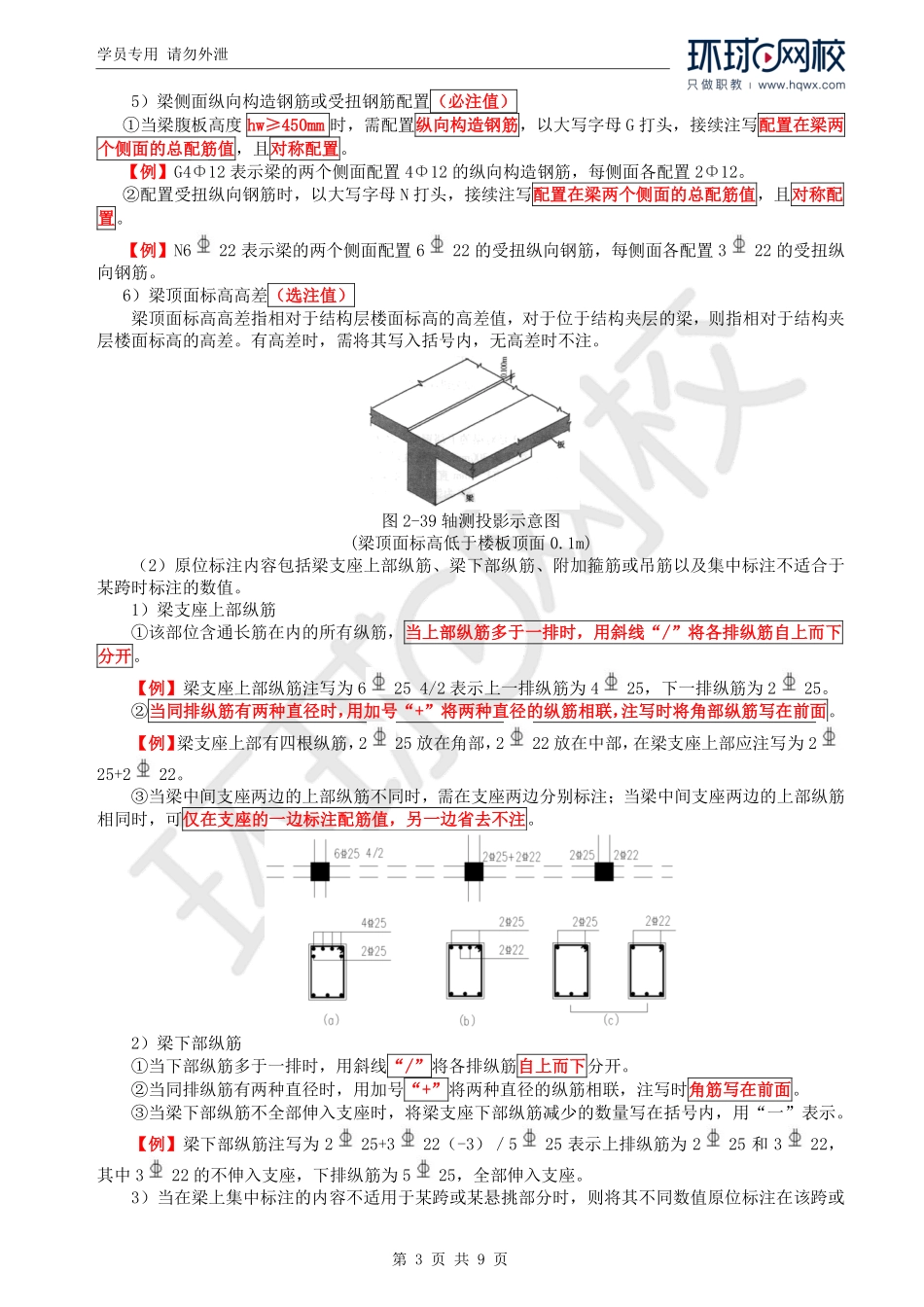

学员专用请勿外泄第1页共9页2024一级造价工程师《建设工程技术与计量（土建）》大班课2.梁平法施工图的注写方式当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注优先于集中标注。（1）集中标注（5项必注值、1项选注值）集中标注的内容包括梁编号，梁截面尺寸，箍筋的钢筋级别、直径、加密区及非加密区、肢数，梁上下通长筋和架立筋，梁侧面纵筋（包括构造腰筋及抗扭腰筋），梁顶面标高高差。1）梁编号（必注值）【例】KL7（5A）表示7号楼层框架梁，5跨，一端悬挑。【例题•单选】在我国现行的16G101系列平法标准图集中，楼层框架梁的标注代号为（）。【2018】A.WKLB.KLC.KBLD.KZL【答案】B【解析】梁编号由梁类型代号、序号、跨数及有无悬挑代号组成。梁的类型代号有楼层框架梁（KL）、楼层框架扁梁（KBL）、屋面框架梁（WKL）、框支梁（KZL）、托柱转换梁（TZL）、非框架梁（L）、悬挑梁（XL）、井字梁（JZL），A为一端悬挑，B为两端悬挑，悬挑不计跨数。【例题•单选】在《国家建筑标准设计图集》（16G101）梁平法施工中，KL9（6A）表示的含义是（）。【2017】A.9跨屋面框架梁，间距为6m，等截面梁B.9跨框支梁，间距为6m，主梁C.9号楼层框架梁，6跨，一端悬挑D.9号框架梁，6跨，两端悬挑【答案】C【解析】KL9（6A）表示9号楼层框架梁，6跨，一端悬挑。A为一端悬挑，B为两端悬挑，悬挑不计跨数。2）梁截面尺寸（必注值）等截面梁用b×h表示竖向加腋梁用b×h、Yc1×c2表示，其中c1为腋长，c2为腋高水平加腋梁用b×h、PYcl×c2表示，其中cl为腋长，c2为腋宽悬挑梁且根部和端部的高度不同用斜线分隔根部与端部的高度值，即为b×hl/h2类型代号＋序号＋跨数及有无悬挑代号原位标注平面注写方式截面注写方式集中标注（通用数值）（特殊数值）A为一端悬挑B为两端悬挑悬挑不计跨楼层框架梁（KL）楼层框架扁梁（KBL）屋面框架梁（WKL）框支梁（KZL）托柱转换梁（TZL）非框架梁（L）悬挑梁（XL）井字梁（JZL）提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第2页共9页图5.1.5悬挑梁不等高截面注写示意3）梁箍筋（必注值）①包括钢筋级别、直径、加密区与非加密区间距及肢数。②箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔。③当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。【例】Φ8@1...
