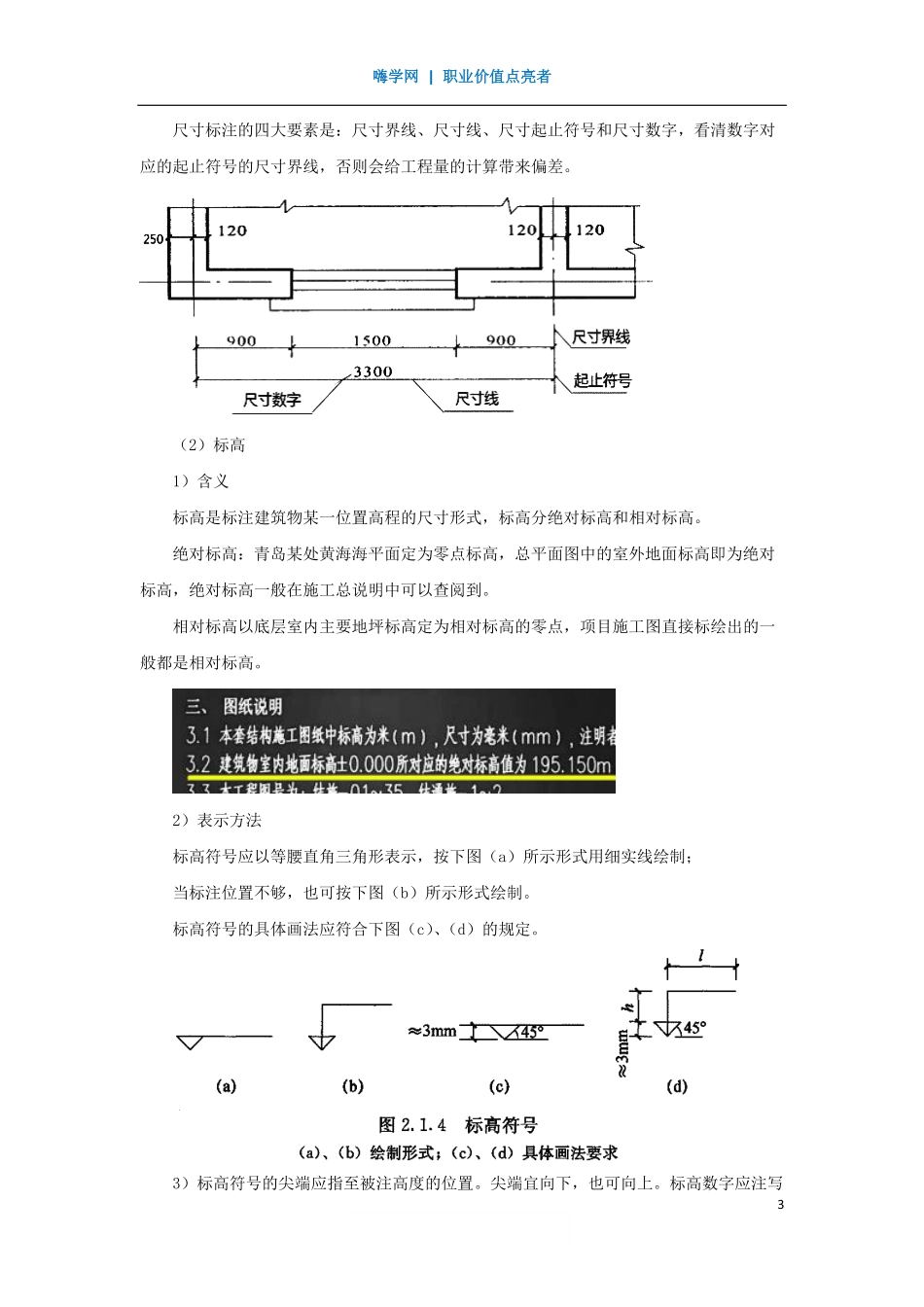

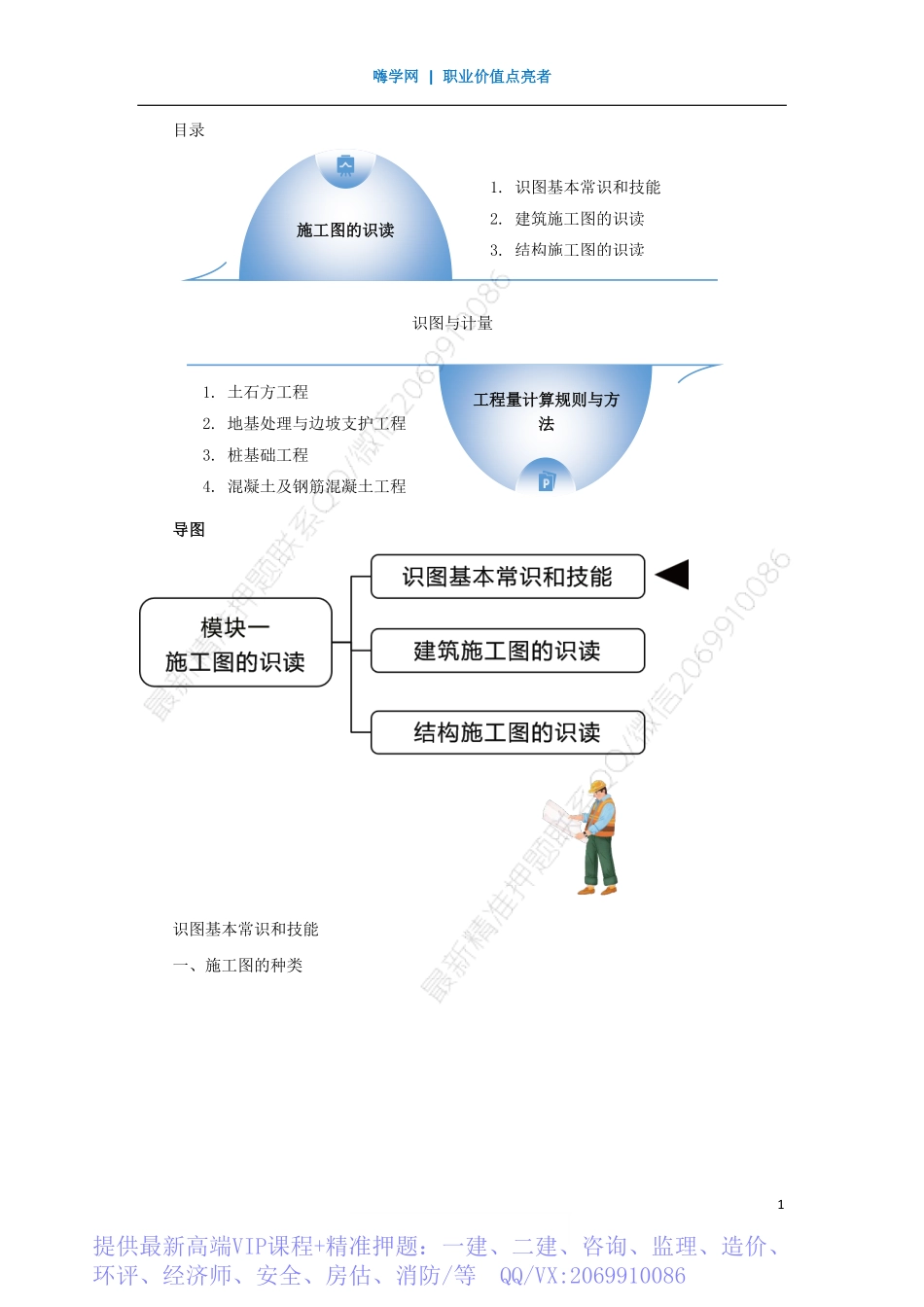

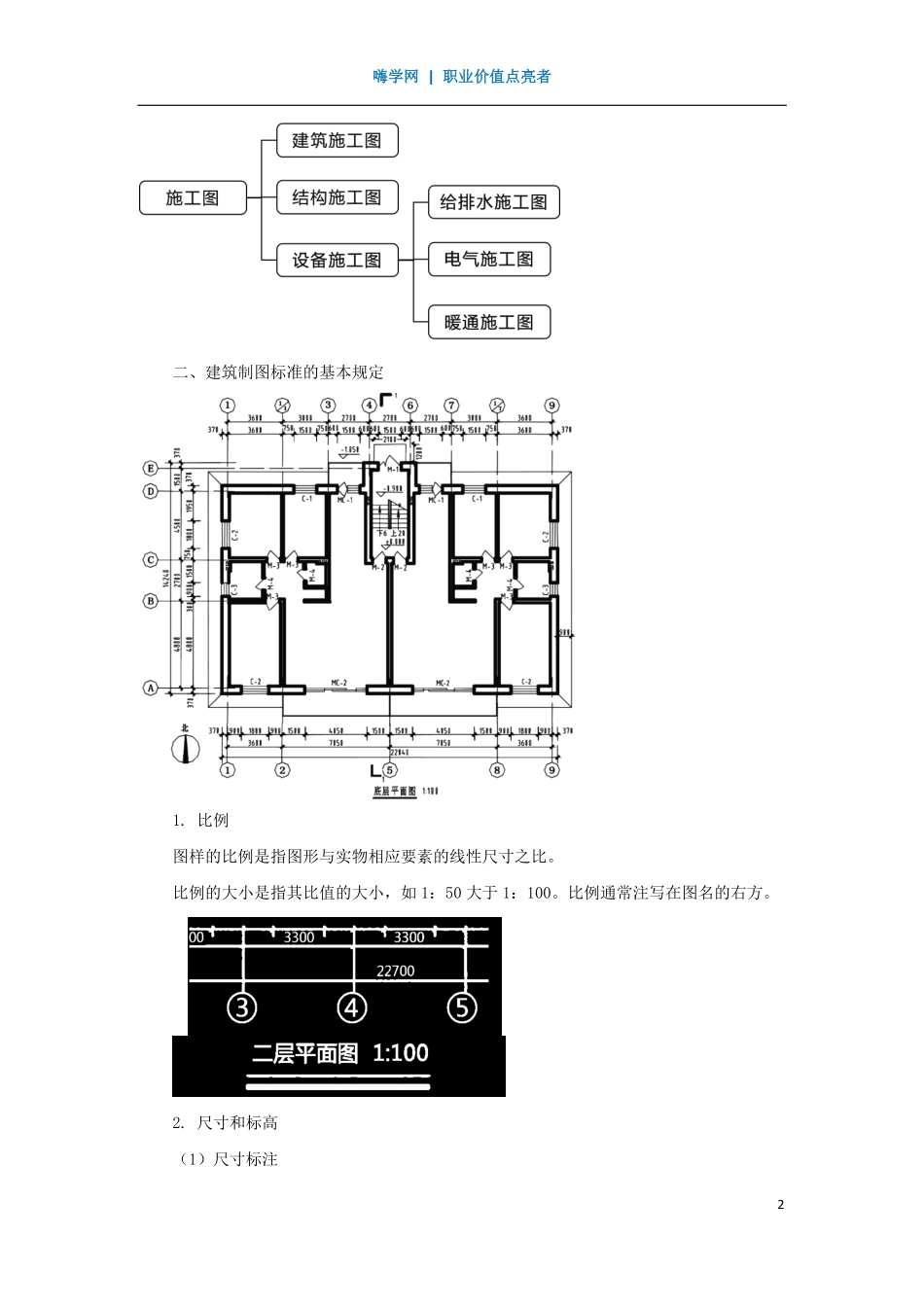

嗨学网|职业价值点亮者1目录导图识图基本常识和技能一、施工图的种类识图与计量施工图的识读工程量计算规则与方法1.识图基本常识和技能2.建筑施工图的识读3.结构施工图的识读1.土石方工程2.地基处理与边坡支护工程3.桩基础工程4.混凝土及钢筋混凝土工程提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者2二、建筑制图标准的基本规定1.比例图样的比例是指图形与实物相应要素的线性尺寸之比。比例的大小是指其比值的大小，如1：50大于1：100。比例通常注写在图名的右方。2.尺寸和标高（1）尺寸标注嗨学网|职业价值点亮者3尺寸标注的四大要素是：尺寸界线、尺寸线、尺寸起止符号和尺寸数字，看清数字对应的起止符号的尺寸界线，否则会给工程量的计算带来偏差。（2）标高1）含义标高是标注建筑物某一位置高程的尺寸形式，标高分绝对标高和相对标高。绝对标高：青岛某处黄海海平面定为零点标高，总平面图中的室外地面标高即为绝对标高，绝对标高一般在施工总说明中可以查阅到。相对标高以底层室内主要地坪标高定为相对标高的零点，项目施工图直接标绘出的一般都是相对标高。2）表示方法标高符号应以等腰直角三角形表示，按下图（a）所示形式用细实线绘制；当标注位置不够，也可按下图（b）所示形式绘制。标高符号的具体画法应符合下图（c）、（d）的规定。3）标高符号的尖端应指至被注高度的位置。尖端宜向下，也可向上。标高数字应注写嗨学网|职业价值点亮者4在标高符号的上侧或下侧，如下图所示。4）标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数点以后第二位。5）总平面图室外地坪标高符号宜用涂黑的三角形表示。6）零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“-”，如“3.000”、“-0.020”。7）在图样的同一位置需表示几个不同标高时，标高数字可按下图所示的形式注写。49.50总平面图上室外标高注法嗨学网|职业价值点亮者53.定位轴线及编号（1）类别房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。凡承重的墙、柱、梁、屋架等构件，都要画出定位轴线并对轴线进行编号，以确定其位置。对于非承重的分隔墙、次要构件等，有时用附加轴线（分轴线）表示其位置，也可注明它们与附近轴线的相关尺寸以确定其位置。（2）定位轴线的绘制1）定位轴线用细单点画线绘制且应有编号，圆圈直径为8～10mm。2）横向...
