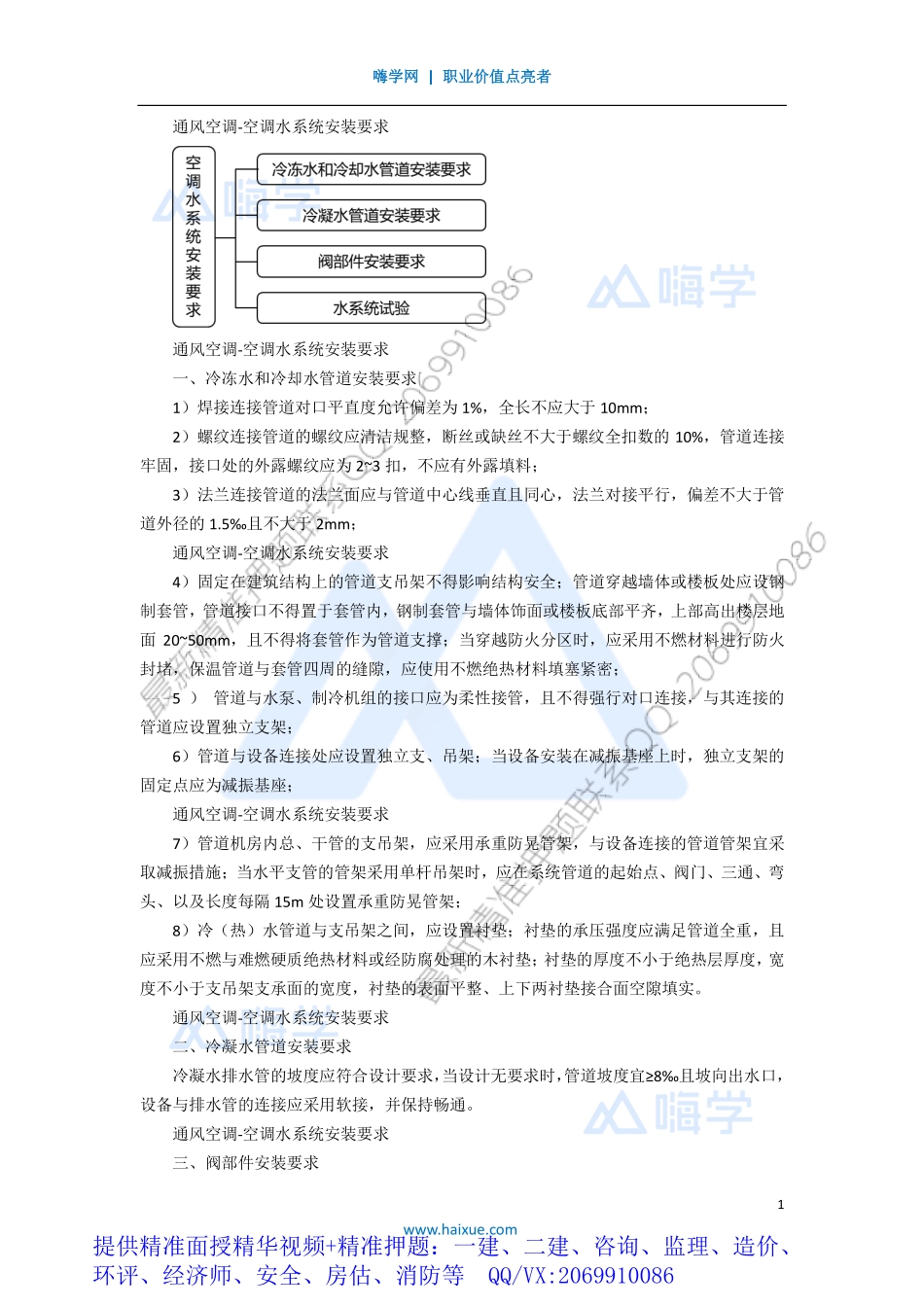

嗨学网|职业价值点亮者1www.haixue.com通风空调-空调水系统安装要求通风空调-空调水系统安装要求一、冷冻水和冷却水管道安装要求1）焊接连接管道对口平直度允许偏差为1%，全长不应大于10mm；2）螺纹连接管道的螺纹应清洁规整，断丝或缺丝不大于螺纹全扣数的10%，管道连接牢固，接口处的外露螺纹应为2~3扣，不应有外露填料；3）法兰连接管道的法兰面应与管道中心线垂直且同心，法兰对接平行，偏差不大于管道外径的1.5‰且不大于2mm；通风空调-空调水系统安装要求4）固定在建筑结构上的管道支吊架不得影响结构安全；管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管与墙体饰面或楼板底部平齐，上部高出楼层地面20~50mm，且不得将套管作为管道支撑；当穿越防火分区时，应采用不燃材料进行防火封堵，保温管道与套管四周的缝隙，应使用不燃绝热材料填塞紧密；5）管道与水泵、制冷机组的接口应为柔性接管，且不得强行对口连接，与其连接的管道应设置独立支架；6）管道与设备连接处应设置独立支、吊架；当设备安装在减振基座上时，独立支架的固定点应为减振基座；通风空调-空调水系统安装要求7）管道机房内总、干管的支吊架，应采用承重防晃管架，与设备连接的管道管架宜采取减振措施；当水平支管的管架采用单杆吊架时，应在系统管道的起始点、阀门、三通、弯头、以及长度每隔15m处设置承重防晃管架；8）冷（热）水管道与支吊架之间，应设置衬垫；衬垫的承压强度应满足管道全重，且应采用不燃与难燃硬质绝热材料或经防腐处理的木衬垫；衬垫的厚度不小于绝热层厚度，宽度不小于支吊架支承面的宽度，衬垫的表面平整、上下两衬垫接合面空隙填实。通风空调-空调水系统安装要求二、冷凝水管道安装要求冷凝水排水管的坡度应符合设计要求，当设计无要求时，管道坡度宜≥8‰且坡向出水口，设备与排水管的连接应采用软接，并保持畅通。通风空调-空调水系统安装要求三、阀部件安装要求提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防等QQ/VX:2069910086嗨学网|职业价值点亮者2www.haixue.com1.阀门安装1）阀门安装的位置、高度、进出口方向应正确，且便于操作；连接牢固紧密，启闭灵活；成排阀门的排列应整齐美观，在同一平面上的允许偏差不大于3mm；2）安装在保温管道上的手动阀门的手柄不得朝下。通风空调-空调水系统安装要求2.补偿器安装1）补偿器的补偿量和安装位置应符合设计要求，并根据设...
