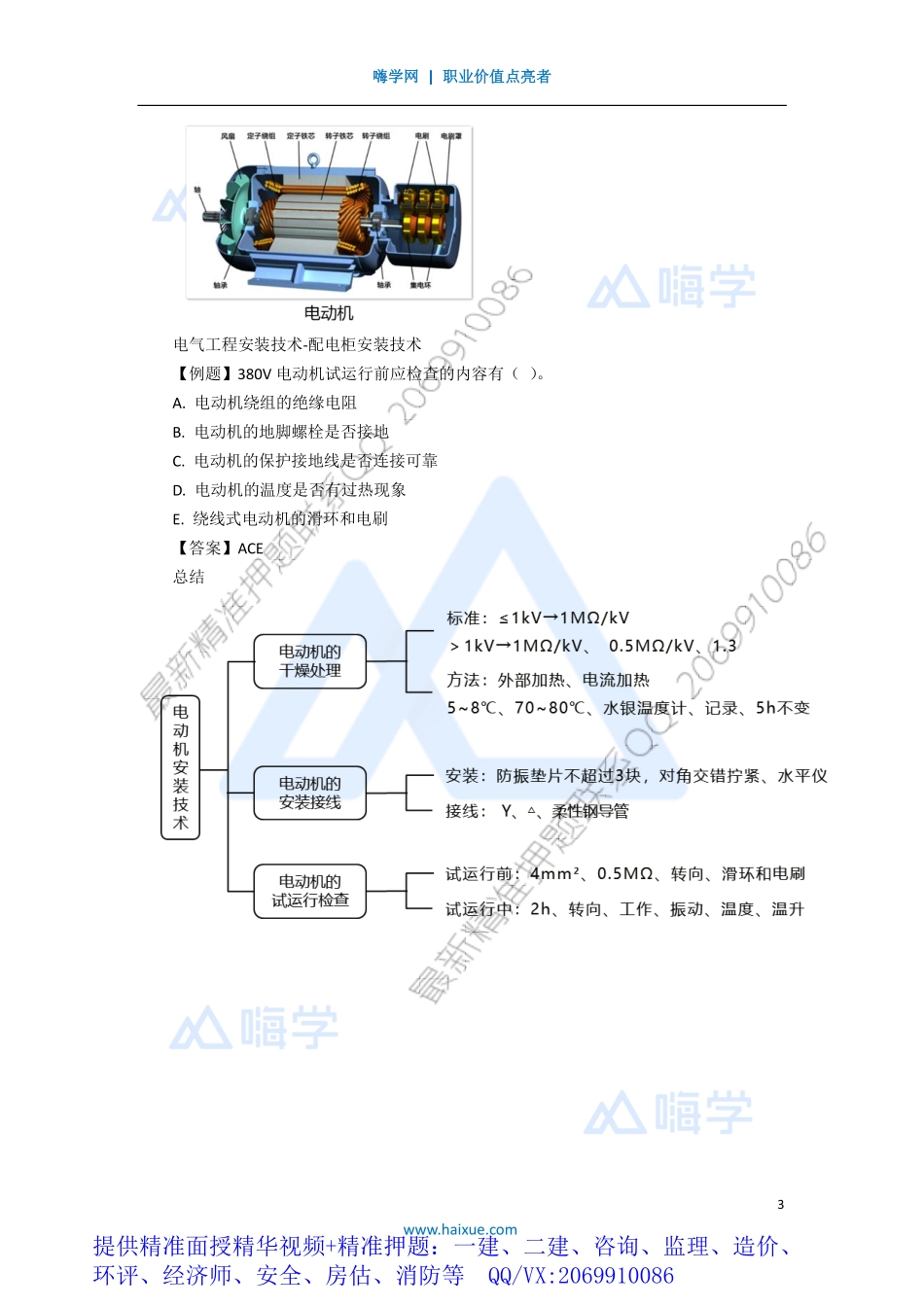

嗨学网|职业价值点亮者1www.haixue.com电气工程安装技术-电动机安装技术电气工程安装技术-电动机安装技术一、电动机的干燥处理1.电动机的干燥标准1）用1000V及以下摇表测量，1kV及以下电动机绝缘电阻值不应低于1MΩ/kV；2）用2500V摇表测量，大于1kV的电动机，定子绕组绝缘电值不低于1MΩ/kV，转子绕组绝缘电阻值不低于0.5MΩ/kV，且吸收比不小于1.3。电气工程安装技术-电动机安装技术2.电动机的干燥方法及注意事项1）电动机的干燥可采用外部加热干燥法、电流加热干燥法；2）烘干温度缓慢上升，每小时温升5~8°C；铁芯和绕组最高烘干温度为70～80℃；3）干燥时严禁使用水银温度计测量温度，应使用酒精温度计、电阻温度计、温差热电偶；4）定时测定并记录干燥电源的电压电流、绕组绝缘电阻、绕组温度、环境温度，测定时断开电源，以免发生危险；5）当电动机绝缘电阻达到要求，在同一温度下经5h稳定不变认定干燥完毕。电气工程安装技术-配电柜安装技术【例题】在电动机干燥过程中，错误的做法是（）。A.每小时的温升控制在7℃左右B.绕组的最高温度控制在75℃C.干燥时用水银温度计测量温度D.测量绕组绝缘电阻时断开电源【答案】C提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防等QQ/VX:2069910086嗨学网|职业价值点亮者2www.haixue.com电气工程安装技术-电动机安装技术二、电动机的安装接线1）电动机与设备基础间附加木板或硬塑胶等防振垫片，且不超过3块；2）地脚螺栓的紧固按对角交错次序拧紧；3）可用水平仪测量电动机安装的水平度；4）电动机的接线可采用星形连接（Y）或三角形连接（△）；5）在爆炸危险环境内，可采用柔性钢导管将电缆引入防爆电动机，且电缆引入装置或设备进线口应密封良好。电气工程安装技术-电动机安装技术三、电动机的试运行检查1.试运行前的检查1）检查电动机安装是否牢固，地脚螺栓是否拧紧；2）检查电动机与传动机械的联轴器是否安装良好；3）检查电动机电源开关、启动设备、控制装置是否合适，熔丝选择是否合格，热继电器调整是否适当，短路脱扣器和热脱扣器整定是否正确；4）电动机的保护接地线必须连接可靠,铜芯接地线截面不小于4mm2；5）用500V兆欧表测量电动机绕组的绝缘电阻，380V异步电动机不低于0.5MΩ；6）通电检查电动机的转向是否正确，不正确时，在电源侧或电动机接线盒侧任意对调两根电源线即可；7）对于绕线型电动机还应检查滑环和电刷；电气工程安装技术-...
