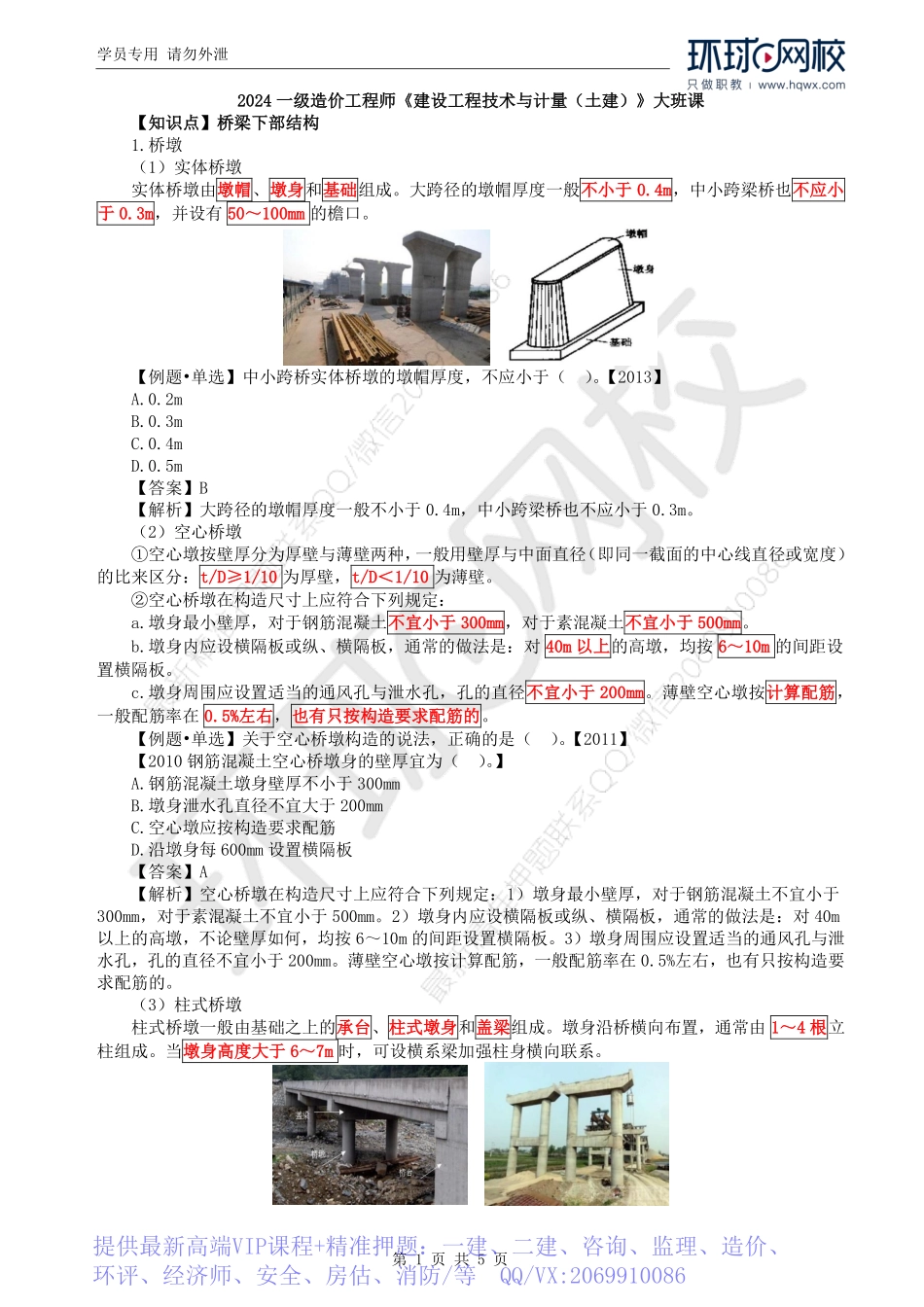

学员专用请勿外泄第1页共5页2024一级造价工程师《建设工程技术与计量（土建）》大班课【知识点】桥梁下部结构1.桥墩（1）实体桥墩实体桥墩由墩帽、墩身和基础组成。大跨径的墩帽厚度一般不小于0.4m，中小跨梁桥也不应小于0.3m，并设有50～100mm的檐口。【例题•单选】中小跨桥实体桥墩的墩帽厚度，不应小于（）。【2013】A.0.2mB.0.3mC.0.4mD.0.5m【答案】B【解析】大跨径的墩帽厚度一般不小于0.4m，中小跨梁桥也不应小于0.3m。（2）空心桥墩①空心墩按壁厚分为厚壁与薄壁两种，一般用壁厚与中面直径（即同一截面的中心线直径或宽度）的比来区分：t/D≥1/10为厚壁，t/D＜1/10为薄壁。②空心桥墩在构造尺寸上应符合下列规定：a.墩身最小壁厚，对于钢筋混凝土不宜小于300mm，对于素混凝土不宜小于500mm。b.墩身内应设横隔板或纵、横隔板，通常的做法是：对40m以上的高墩，均按6～10m的间距设置横隔板。c.墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于200mm。薄壁空心墩按计算配筋，一般配筋率在0.5%左右，也有只按构造要求配筋的。【例题•单选】关于空心桥墩构造的说法，正确的是（）。【2011】【2010钢筋混凝土空心桥墩身的壁厚宜为（）。】A.钢筋混凝土墩身壁厚不小于300mmB.墩身泄水孔直径不宜大于200mmC.空心墩应按构造要求配筋D.沿墩身每600mm设置横隔板【答案】A【解析】空心桥墩在构造尺寸上应符合下列规定：1）墩身最小壁厚，对于钢筋混凝土不宜小于300mm，对于素混凝土不宜小于500mm。2）墩身内应设横隔板或纵、横隔板，通常的做法是：对40m以上的高墩，不论壁厚如何，均按6～10m的间距设置横隔板。3）墩身周围应设置适当的通风孔与泄水孔，孔的直径不宜小于200mm。薄壁空心墩按计算配筋，一般配筋率在0.5%左右，也有只按构造要求配筋的。（3）柱式桥墩柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。墩身沿桥横向布置，通常由1～4根立柱组成。当墩身高度大于6～7m时，可设横系梁加强柱身横向联系。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第2页共5页（4）柔性墩①柔性墩是桥墩轻型化的途径之一。它是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。同时，全桥除在一个中墩上设置活动支座外，其余墩台均采用固定支座。②典型的柔性墩为柔性排架桩墩。多用在墩台高度5～7m，跨径一般不宜超过13m的中、小型桥梁上。③柔性排架桩...
