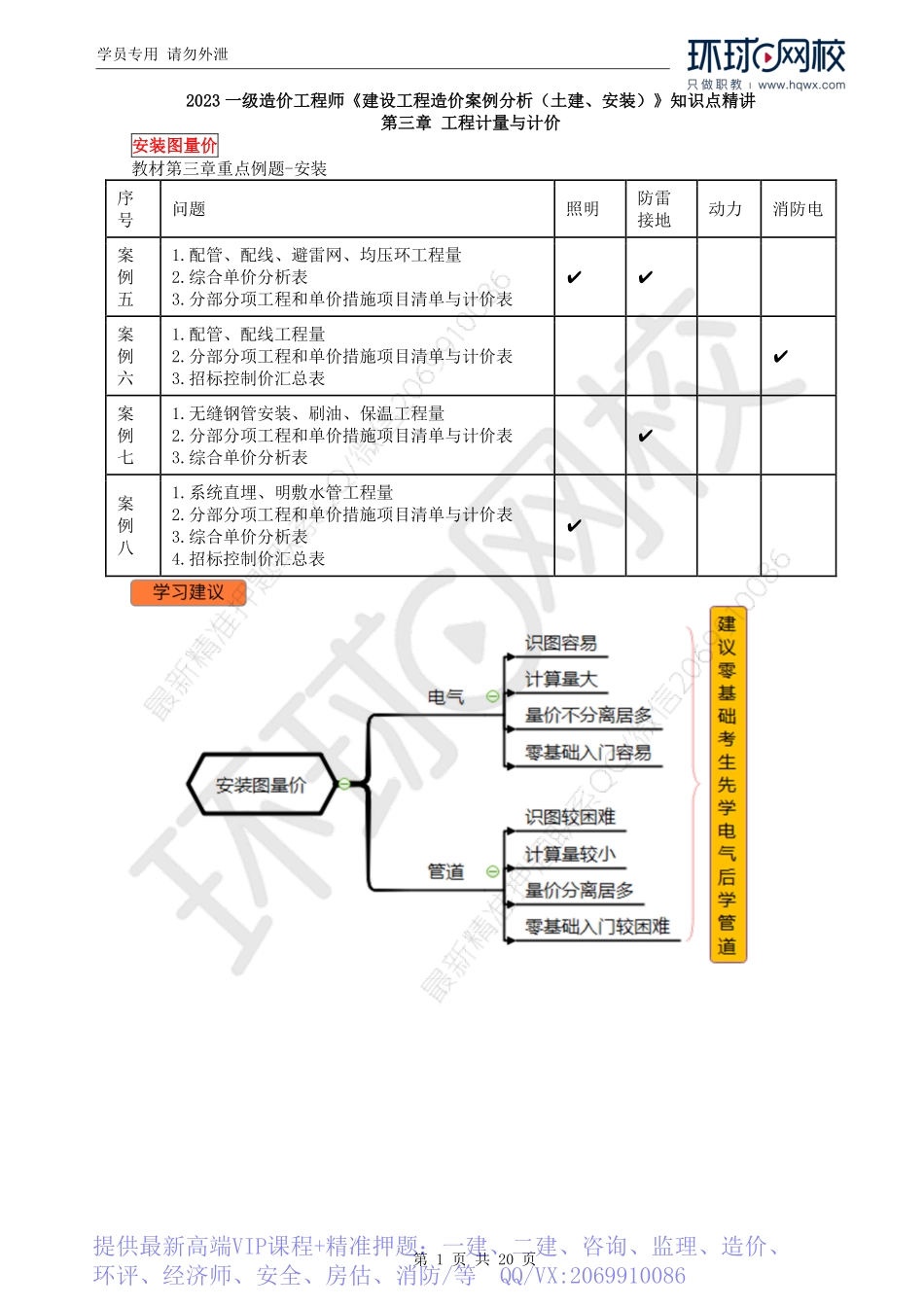

学员专用请勿外泄第1页共20页2023一级造价工程师《建设工程造价案例分析（土建、安装）》知识点精讲第三章工程计量与计价安装图量价教材第三章重点例题-安装序号问题照明防雷接地动力消防电案例五1.配管、配线、避雷网、均压环工程量2.综合单价分析表3.分部分项工程和单价措施项目清单与计价表✔✔案例六1.配管、配线工程量2.分部分项工程和单价措施项目清单与计价表3.招标控制价汇总表✔案例七1.无缝钢管安装、刷油、保温工程量2.分部分项工程和单价措施项目清单与计价表3.综合单价分析表✔案例八1.系统直埋、明敷水管工程量2.分部分项工程和单价措施项目清单与计价表3.综合单价分析表4.招标控制价汇总表✔提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第2页共20页电气图量价知识点来源《安装计量》第一章、第三章、第六章《小白识图—安装》、《GB-50856》、2015全国统一定额第二册电气本章主要考点（电气）三相五线制三相五线制中五线指的是：3根相线加一根地线一根零线，电压为380/220V。取任意一根相线加零线构成220V电压，供一般家庭用；取任意两根相线构成380V电压，供电机等使用学员专用请勿外泄第3页共20页学员专用请勿外泄第4页共20页【练习】1.NH-YJV-3×35+1×16SC65FC表示：_____（三芯35mm2+一芯16mm2）的耐火电力电缆，穿管径65mm的焊接钢管______________。２.ZR-RVS-2×1.5JDG20CC:______2×1.5的阻燃双绞线，穿管径20mm的JDG管___________。（2011年真题）一根沿地面暗敷一根沿顶暗敷学员专用请勿外泄第5页共20页备注：①每一个照明，消防等用电设备后面均需要一个接线盒用于接线。②吸顶安装电器用接线盒，壁裝电器用开关盒。③开关盒=插座盒；接线盒=灯头盒。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第6页共20页学员专用请勿外泄第7页共20页学员专用请勿外泄第8页共20页学员专用请勿外泄第9页共20页1.引下线与接地母线是以断接卡子为划分界限。2.测量接地体的接地电阻值。均压环是高层建筑物为防止侧击雷而设计的环绕建筑物周边的水平避雷带。【知识点】动力工程提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第10页共20页滑触线（了解）移动设备由于移动，...
