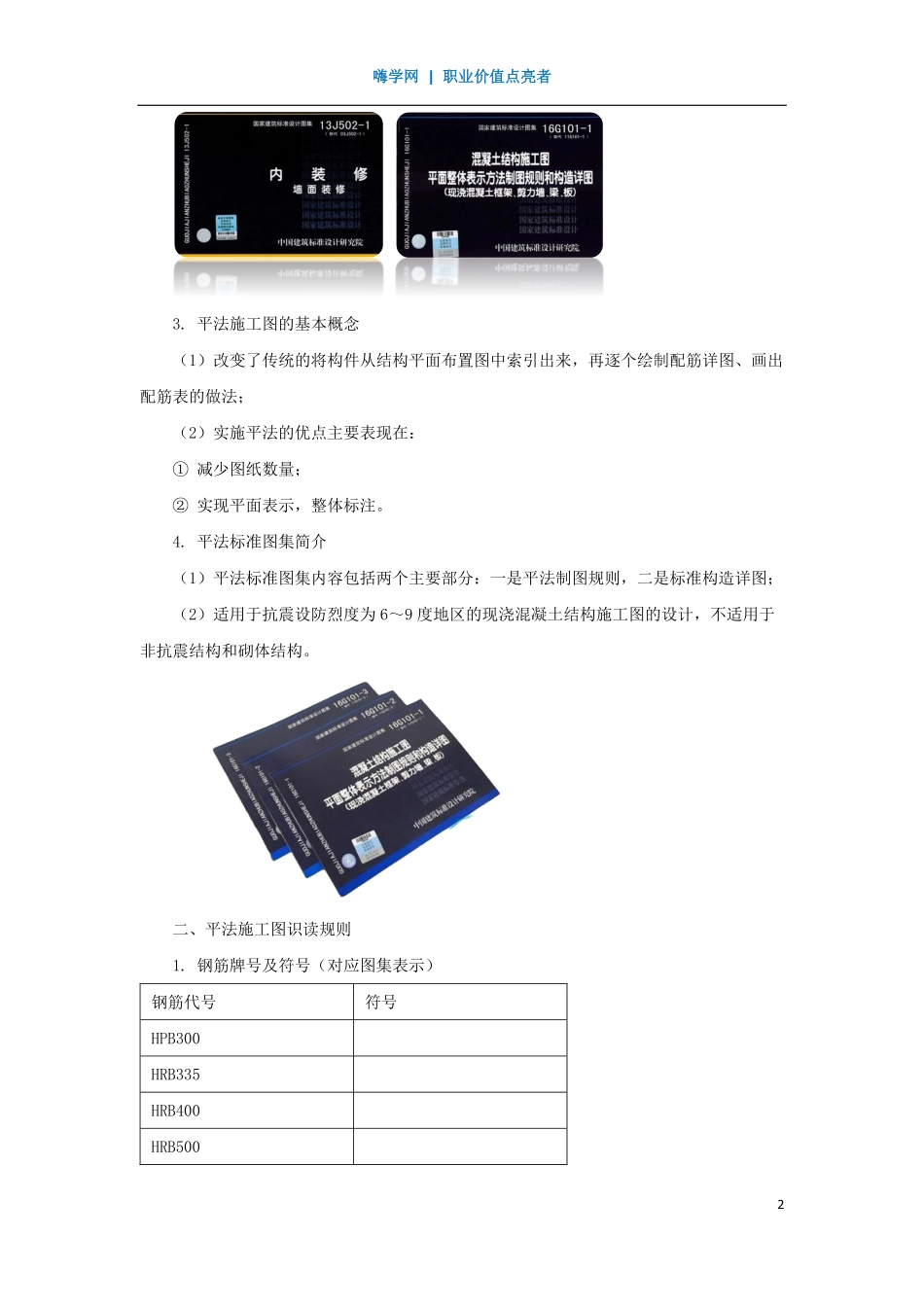

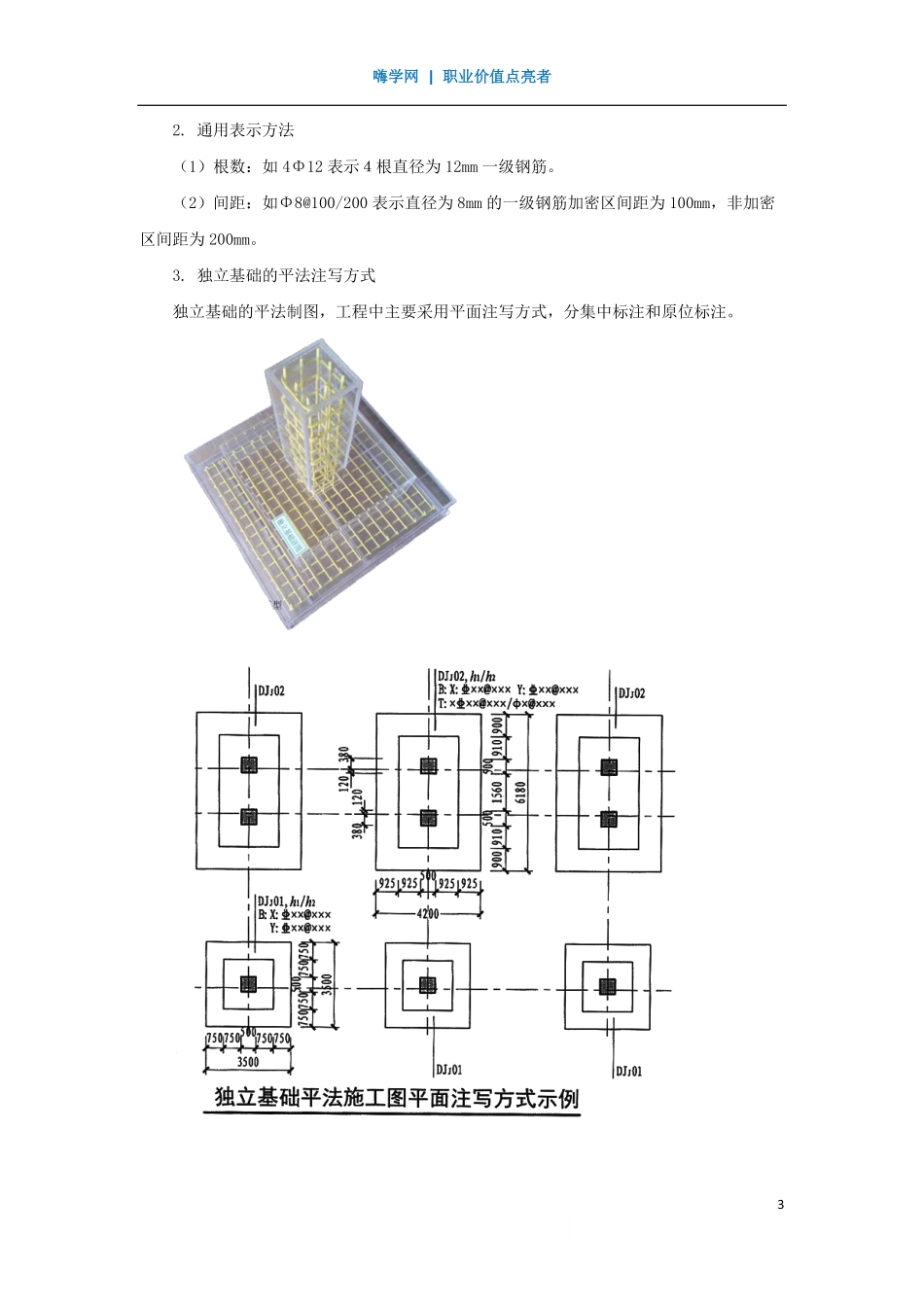

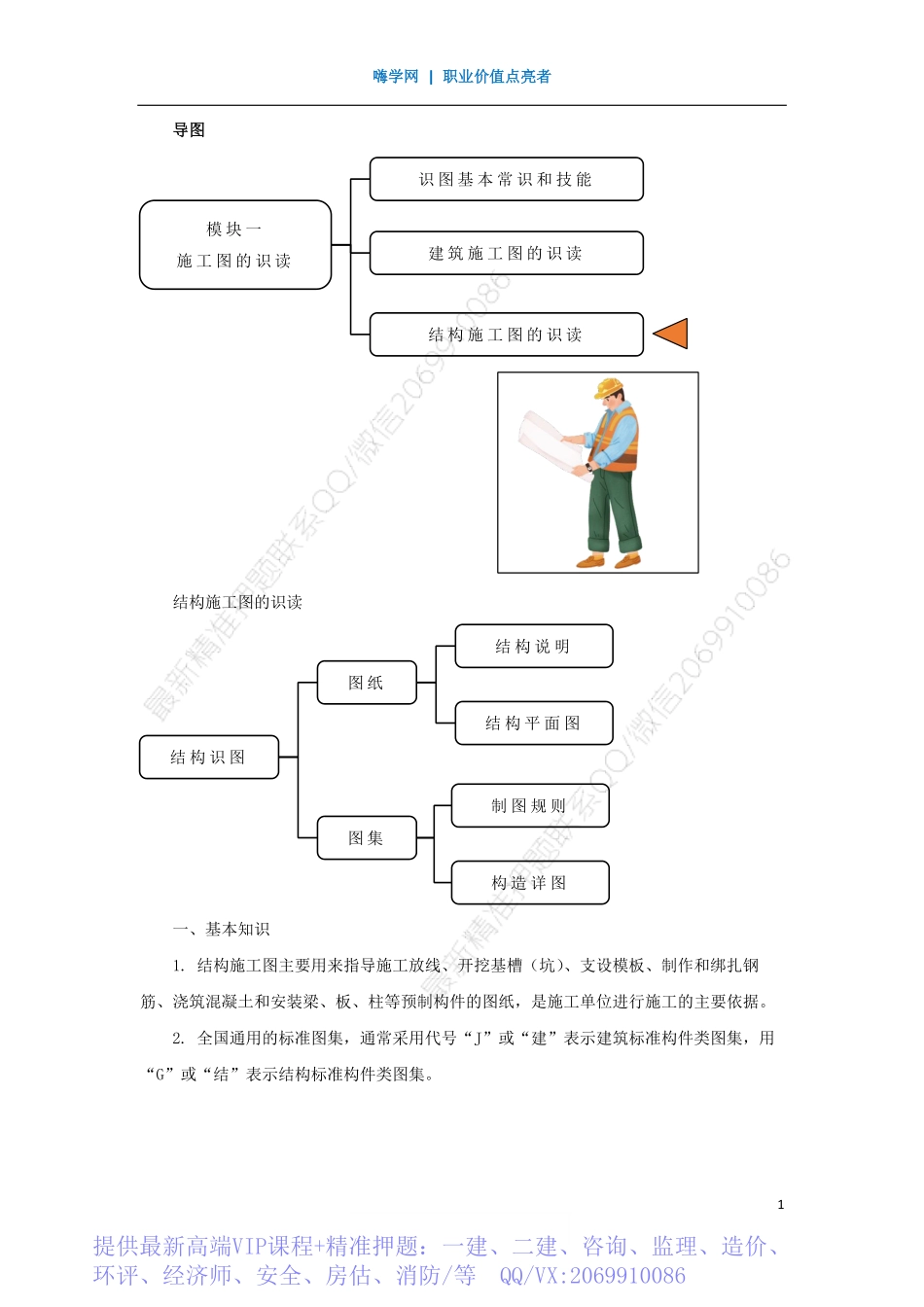

嗨学网|职业价值点亮者1导图结构施工图的识读一、基本知识1.结构施工图主要用来指导施工放线、开挖基槽（坑）、支设模板、制作和绑扎钢筋、浇筑混凝土和安装梁、板、柱等预制构件的图纸，是施工单位进行施工的主要依据。2.全国通用的标准图集，通常采用代号“J”或“建”表示建筑标准构件类图集，用“G”或“结”表示结构标准构件类图集。模块一施工图的识读建筑施工图的识读结构施工图的识读识图基本常识和技能结构识图图集图纸构造详图制图规则结构平面图结构说明提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者23.平法施工图的基本概念（1）改变了传统的将构件从结构平面布置图中索引出来，再逐个绘制配筋详图、画出配筋表的做法；（2）实施平法的优点主要表现在：①减少图纸数量；②实现平面表示，整体标注。4.平法标准图集简介（1）平法标准图集内容包括两个主要部分：一是平法制图规则，二是标准构造详图；（2）适用于抗震设防烈度为6～9度地区的现浇混凝土结构施工图的设计，不适用于非抗震结构和砌体结构。二、平法施工图识读规则1.钢筋牌号及符号（对应图集表示）钢筋代号符号HPB300HRB335HRB400HRB500嗨学网|职业价值点亮者32.通用表示方法（1）根数：如4Φ12表示４根直径为12mm一级钢筋。（2）间距：如Φ8@100/200表示直径为8mm的一级钢筋加密区间距为100mm，非加密区间距为200mm。3.独立基础的平法注写方式独立基础的平法制图，工程中主要采用平面注写方式，分集中标注和原位标注。嗨学网|职业价值点亮者4（1）独立基础编号类型基础底板截面形状代号序号普通独立基础阶形DJJXX坡形DJPXX杯口独立基础阶形BJJXX坡形BJPXX（2）柱下钢筋混凝土独立基础类型（3）钢筋的识图嗨学网|职业价值点亮者51）独立基础底部受力钢筋2）双柱独立基础柱间配置顶部钢筋2）双柱独立基础柱间配置顶部钢筋配筋注写规则：先注写受力筋，再注写分布筋。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者64.柱构件的平法表达方式柱平法施工图有列表注写方式、截面注写方式。1）列表注写柱图纸表达内容嗨学网|职业价值点亮者72）截面注写3）柱箍筋加密区嵌固部位：Hn/3Hn指的是柱子净高非嵌固部位：Max（Hn/6，500，柱子长边尺寸）
