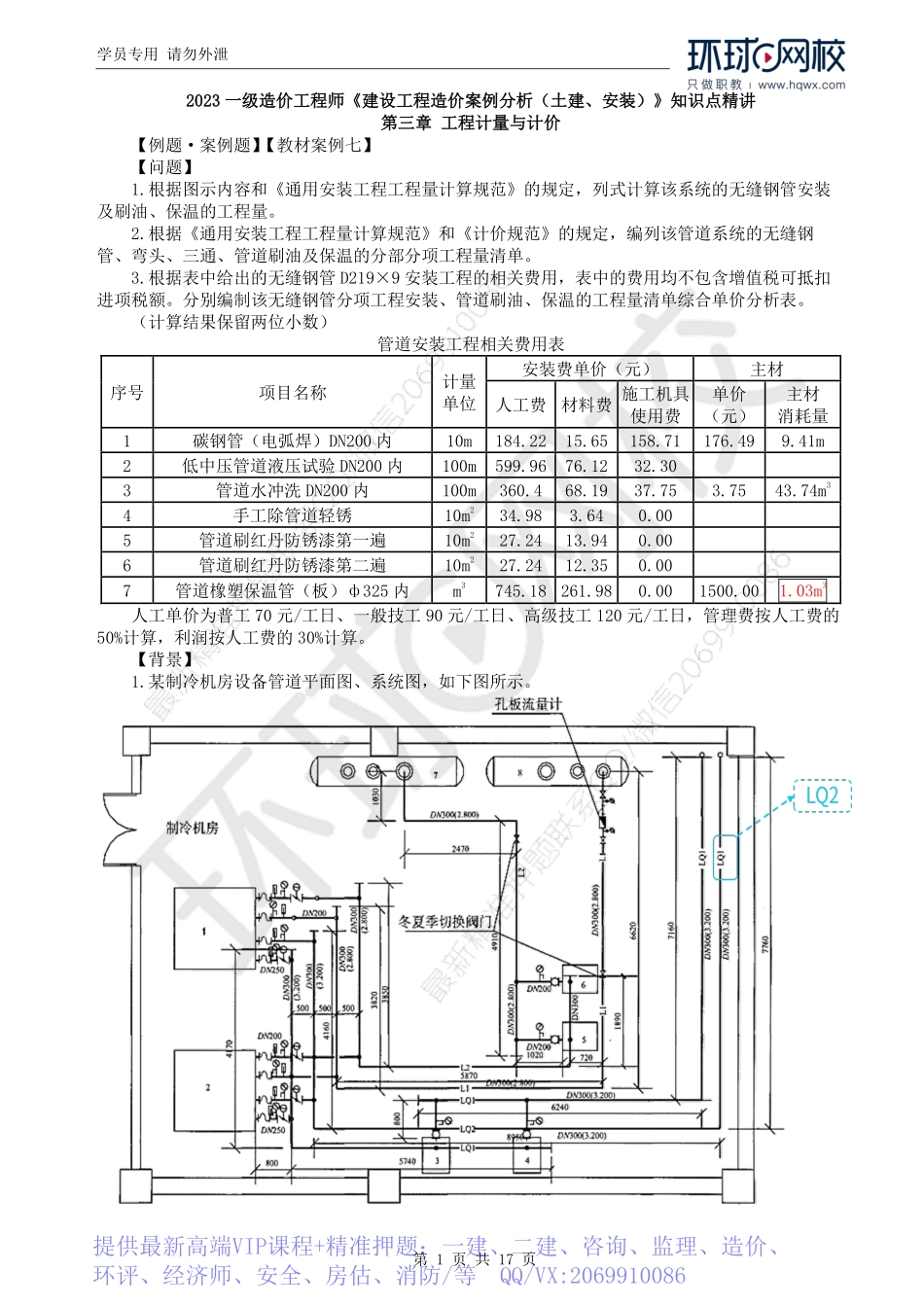

学员专用请勿外泄第1页共17页2023一级造价工程师《建设工程造价案例分析（土建、安装）》知识点精讲第三章工程计量与计价【例题·案例题】【教材案例七】【问题】1.根据图示内容和《通用安装工程工程量计算规范》的规定，列式计算该系统的无缝钢管安装及刷油、保温的工程量。2.根据《通用安装工程工程量计算规范》和《计价规范》的规定，编列该管道系统的无缝钢管、弯头、三通、管道刷油及保温的分部分项工程量清单。3.根据表中给出的无缝钢管D219×9安装工程的相关费用，表中的费用均不包含增值税可抵扣进项税额。分别编制该无缝钢管分项工程安装、管道刷油、保温的工程量清单综合单价分析表。（计算结果保留两位小数）管道安装工程相关费用表序号项目名称计量单位安装费单价（元）主材人工费材料费施工机具使用费单价（元）主材消耗量1碳钢管（电弧焊）DN200内10m184.2215.65158.71176.499.41m2低中压管道液压试验DN200内100m599.9676.1232.303管道水冲洗DN200内100m360.468.1937.753.7543.74m34手工除管道轻锈10m234.983.640.005管道刷红丹防锈漆第一遍10m227.2413.940.006管道刷红丹防锈漆第二遍10m227.2412.350.007管道橡塑保温管（板）ф325内m3745.18261.980.001500.001.03m3人工单价为普工70元/工日、一般技工90元/工日、高级技工120元/工日，管理费按人工费的50%计算，利润按人工费的30%计算。【背景】1.某制冷机房设备管道平面图、系统图，如下图所示。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第2页共17页空调水循环案例七三维BIM（示意）学员专用请勿外泄第3页共17页设计说明：1.制冷机房室内地坪标高为±0.00，图中标注尺寸除标高单位为米外，其余均为毫米。2.系统工作压力为1.0MPa，管道材质为无缝钢管，规格为D219×9，D273×12，D325×14，弯头采用成品压制弯头，三通为现场挖眼连接。管道系统全部采用电弧焊接。所有法兰为碳钢平焊法兰。3.所有管道、管道支架除锈后，均刷红丹防锈底漆两道，管道采用橡塑管壳（厚度为30mm）保温。4.管道支架为普通支架，管道安装完毕进行水压试验和水冲洗，需符合规范要求：管道焊口无探伤要求。5.图例与材料明细表、制冷机房主要设备表分别见表所示。图例与材料明细表制冷机房主要设备表序号设备编号设备名称性能及规格数量单位备注1、2CH-B1-01～02螺杆式冷水组WCFX-B-36额定制冷量1132kW冷冻水195ml/h...
