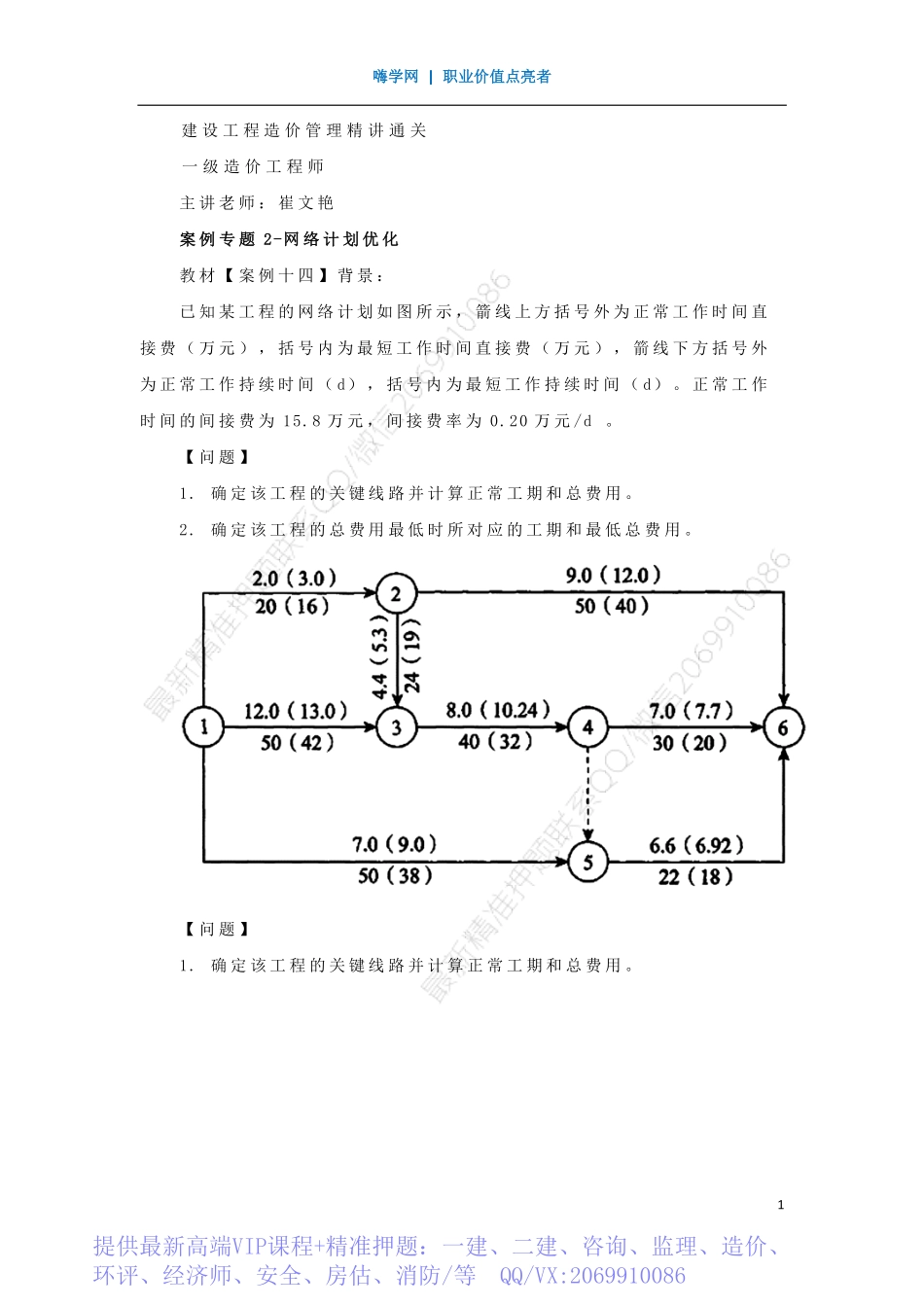

嗨学网|职业价值点亮者1建设工程造价管理精讲通关一级造价工程师主讲老师：崔文艳案例专题2-网络计划优化教材【案例十四】背景：已知某工程的网络计划如图所示，箭线上方括号外为正常工作时间直接费（万元），括号内为最短工作时间直接费（万元），箭线下方括号外为正常工作持续时间（d），括号内为最短工作持续时间（d）。正常工作时间的间接费为15.8万元，间接费率为0.20万元/d。【问题】1.确定该工程的关键线路并计算正常工期和总费用。2.确定该工程的总费用最低时所对应的工期和最低总费用。【问题】1.确定该工程的关键线路并计算正常工期和总费用。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者2【答案】根据标号法可知，关键线路为1-3-4-6，计算工期为50+40+30=120d。计算正常工期下的工程总费用：总费用=直接费+间接费=（2.0+12.0+7.0+4.4+9.0+8.0+7.0+6.6）+15.8=71.80（万元）【问题】2.确定该工程的总费用最低时所对应的工期和最低总费用。（1）计算算各工作的直接费率：嗨学网|职业价值点亮者3（2）第一次压缩：工作1-3、3-4、4-6中4-6直接费用率最小，可压缩10d，压缩后再找出关键线路，原关键工作4-6变为非关键工作，所以，只能将工作4-6的工作时间压缩8d，使得工作4-6仍为关键工作，同时，工作4-5、5-6也变为关键工作。嗨学网|职业价值点亮者4第一次压缩工期8d，压缩后的工期为120-8=112(d);压缩后的总费用=71.80+0.070x8-0.2x8=70.76(万元)（3）第二次压缩：方案1：压缩工作1-3，直接费用率为0.125万元/d；方案2：压缩工作3-4，直接费用率为0.280万万元/d；方案3：同时压缩工作4-6和5-6，组合直接费用率为(0.070+0.080)=0.150(万元/d);嗨学网|职业价值点亮者5故选择压缩工作1-3，可压缩8d，但压缩后，工作1-3变为非关键工作，只能将工作1-3压缩6d，使得工作1-3仍为关键工作，同时，工作1-2、2-3变为关键工作，如图所示。第二次压缩工期6d，压缩后的工期为112-6=106(d)压缩后的总费用=70.76+0.125x6-0.20x6=70.31(万元)（4）第三次压缩：提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者6方案1：同时压缩工作1-2、1-3，组合费率为0.250+0.125=0.375(万元/d)；方案2：同时压缩工作1-3、2-3，组合费率为0.125+0.180=0.305(万元/d)；方案3：压缩工作3-4...
