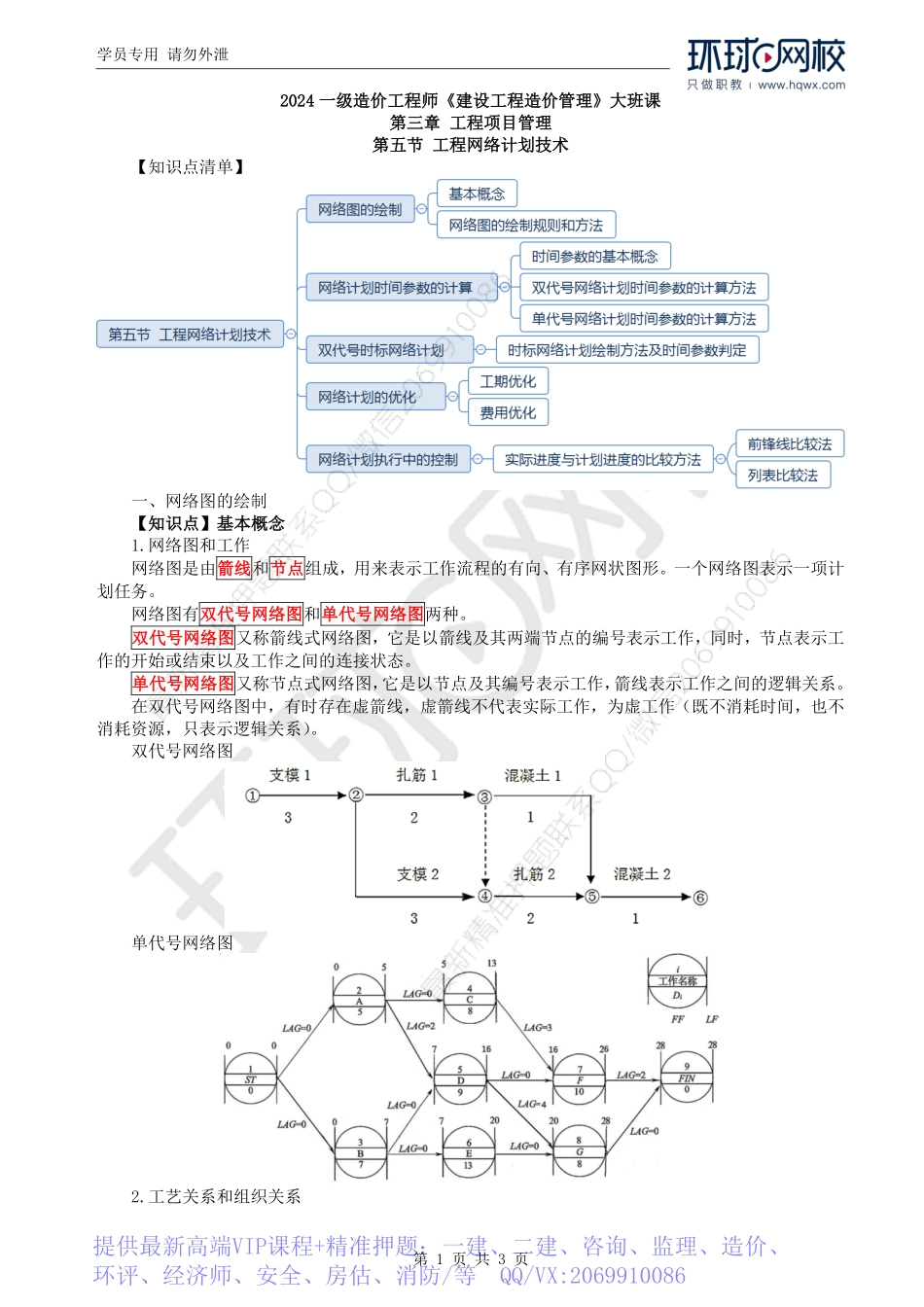

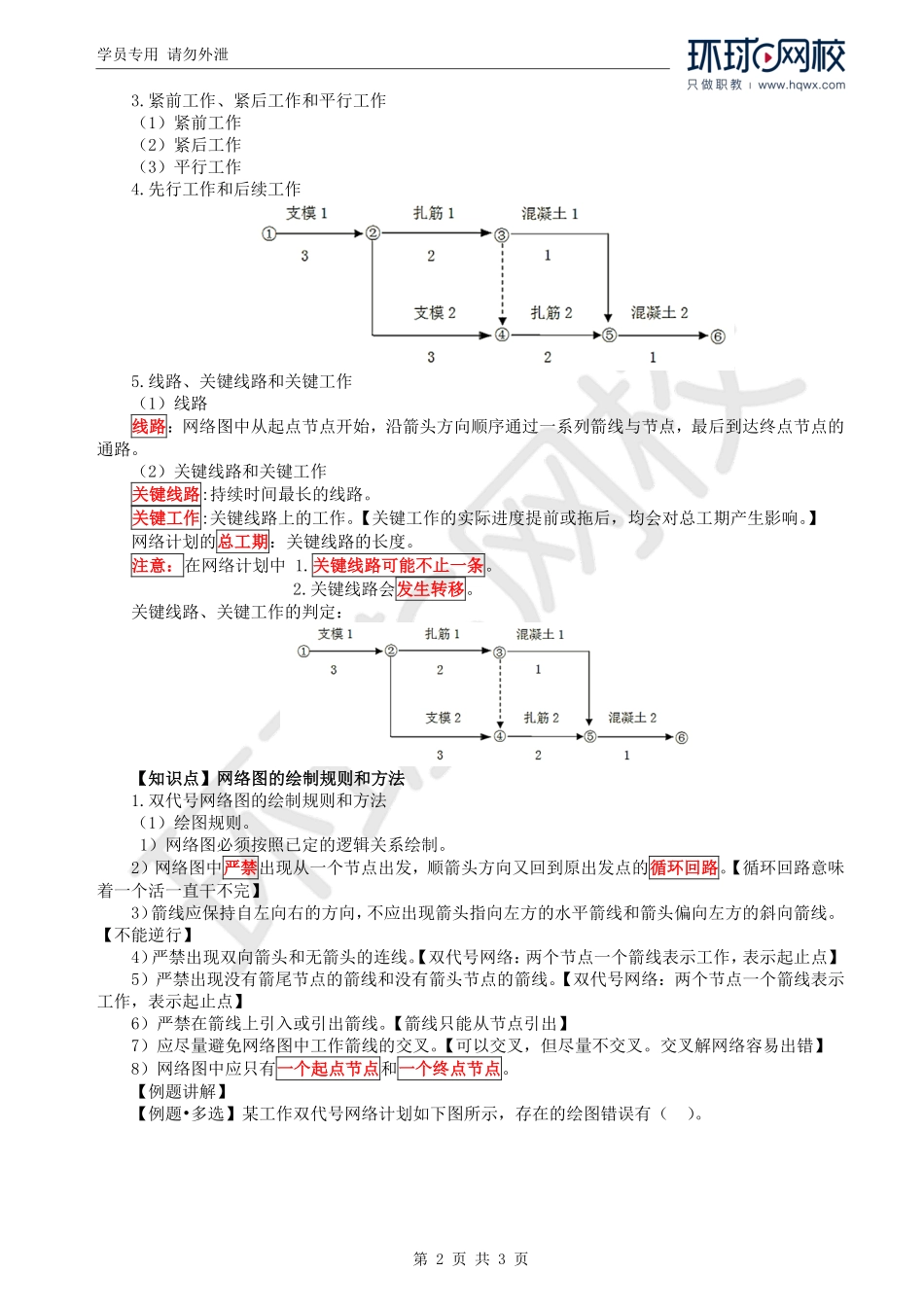

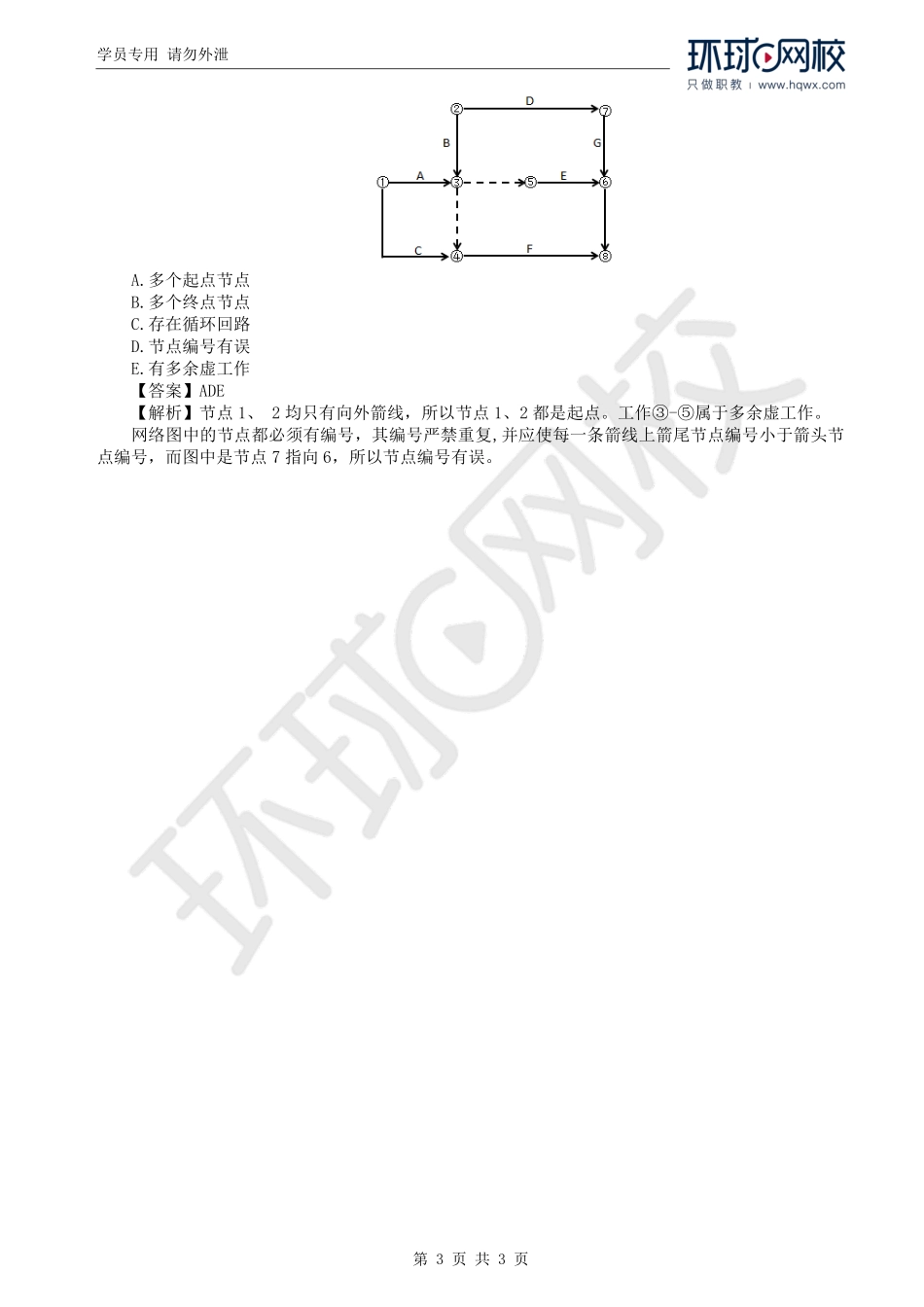

学员专用请勿外泄第1页共3页2024一级造价工程师《建设工程造价管理》大班课第三章工程项目管理第五节工程网络计划技术【知识点清单】一、网络图的绘制【知识点】基本概念1.网络图和工作网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。一个网络图表示一项计划任务。网络图有双代号网络图和单代号网络图两种。双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作，同时，节点表示工作的开始或结束以及工作之间的连接状态。单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，为虚工作（既不消耗时间，也不消耗资源，只表示逻辑关系）。双代号网络图单代号网络图2.工艺关系和组织关系提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086学员专用请勿外泄第2页共3页3.紧前工作、紧后工作和平行工作（1）紧前工作（2）紧后工作（3）平行工作4.先行工作和后续工作5.线路、关键线路和关键工作（1）线路线路：网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路。（2）关键线路和关键工作关键线路:持续时间最长的线路。关键工作:关键线路上的工作。【关键工作的实际进度提前或拖后，均会对总工期产生影响。】网络计划的总工期：关键线路的长度。注意：在网络计划中1.关键线路可能不止一条。2.关键线路会发生转移。关键线路、关键工作的判定：【知识点】网络图的绘制规则和方法1.双代号网络图的绘制规则和方法（1）绘图规则。1）网络图必须按照已定的逻辑关系绘制。2）网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。【循环回路意味着一个活一直干不完】3）箭线应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。【不能逆行】4）严禁出现双向箭头和无箭头的连线。【双代号网络：两个节点一个箭线表示工作，表示起止点】5）严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。【双代号网络：两个节点一个箭线表示工作，表示起止点】6）严禁在箭线上引入或引出箭线。【箭线只能从节点引出】7）应尽量避免网络图中工作箭线的交叉。【可以交叉，但尽量不交叉。交叉解网络容易出错】8）网络图中应只有一个起点节点和一个终点节点。【例题讲解】【例题•多选】某工作双...
