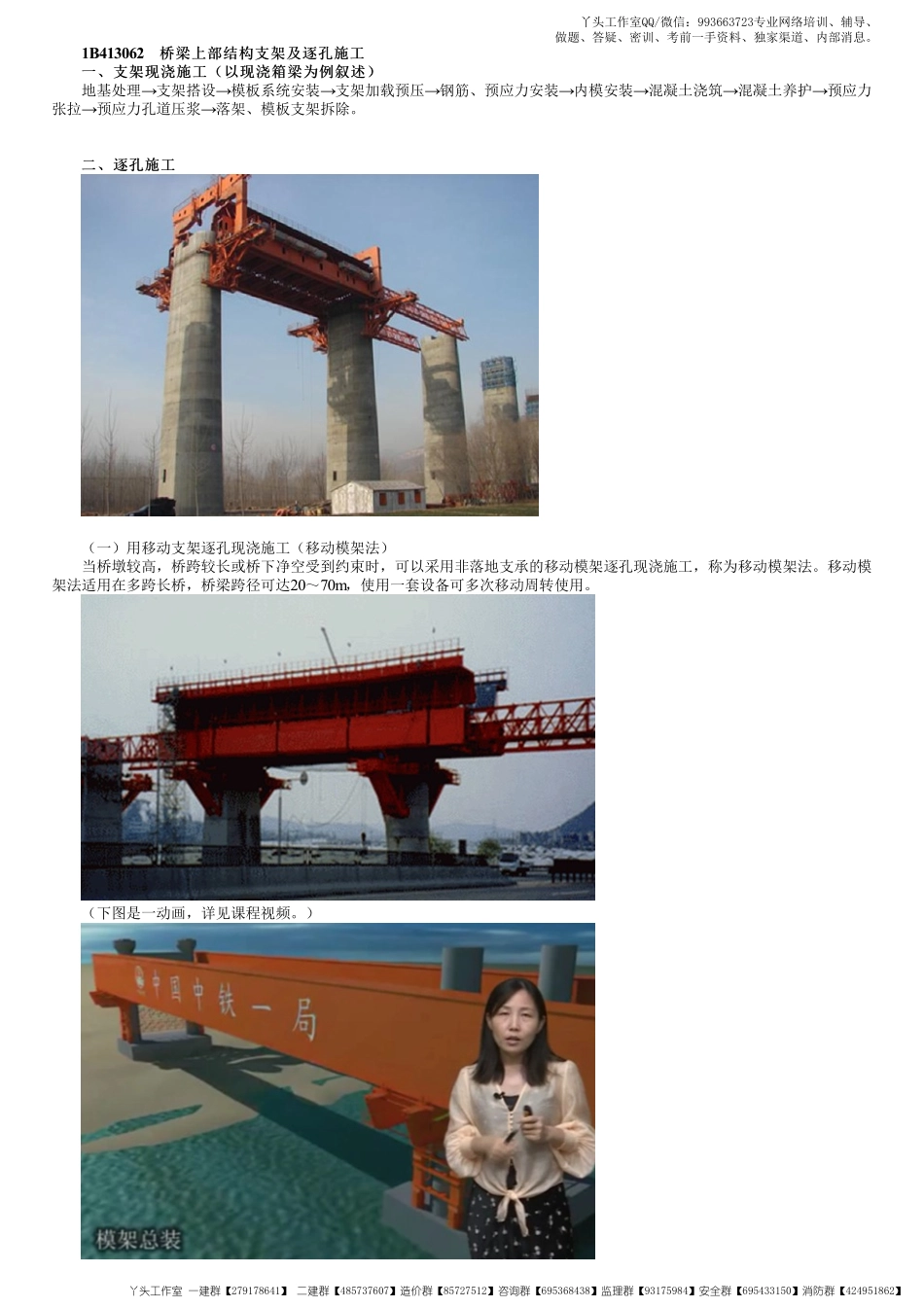

1B413062桥梁上部结构支架及逐孔施工桥梁上部结构支架及逐孔施工一、支架现浇施工（以现浇箱梁为例叙述）一、支架现浇施工（以现浇箱梁为例叙述）地基处理→支架搭设→模板系统安装→支架加载预压→钢筋、预应力安装→内模安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔道压浆→落架、模板支架拆除。二、逐孔施工二、逐孔施工（一）用移动支架逐孔现浇施工（移动模架法）当桥墩较高，桥跨较长或桥下净空受到约束时，可以采用非落地支承的移动模架逐孔现浇施工，称为移动模架法。移动模架法适用在多跨长桥，桥梁跨径可达20～70m，使用一套设备可多次移动周转使用。（下图是一动画，详见课程视频。）丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】连续施工时每孔仅在0.2L～0.25L附近处（L为跨长）设一道横向工作缝，浇完一孔后，将移动模架前移到下孔位置。移动模架主要由主梁导梁系统、吊架支撑系统、模板系统、移位调整系统、液压电气系统及辅助设施等部分组成。按行走方式分为自行式和非自行式；按导梁的形式分为前一跨式导梁、前半跨式导梁、前后结合导梁等；按底模的安拆方式分为平开合式、翻转式等；按与箱梁的位置和过孔方式分为上行式（上承式）、下行式（下承式）等形式。丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】下导梁移动模架须设置墩旁托架，承受移动模架及混凝土结构等自重；上导梁移动模架直接支撑在墩顶支撑系统上。上行式造桥机支撑托架在墩顶安装，墩顶需要设置预埋件，墩顶部分的箱梁要留支撑托架孔，待施工完毕后再补制完成，丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】外模模板需要向下向外翻转，对施工桥梁的净高和桥梁两侧的净空有较高的要求，在造桥机纵移到位后，外模合拢...
