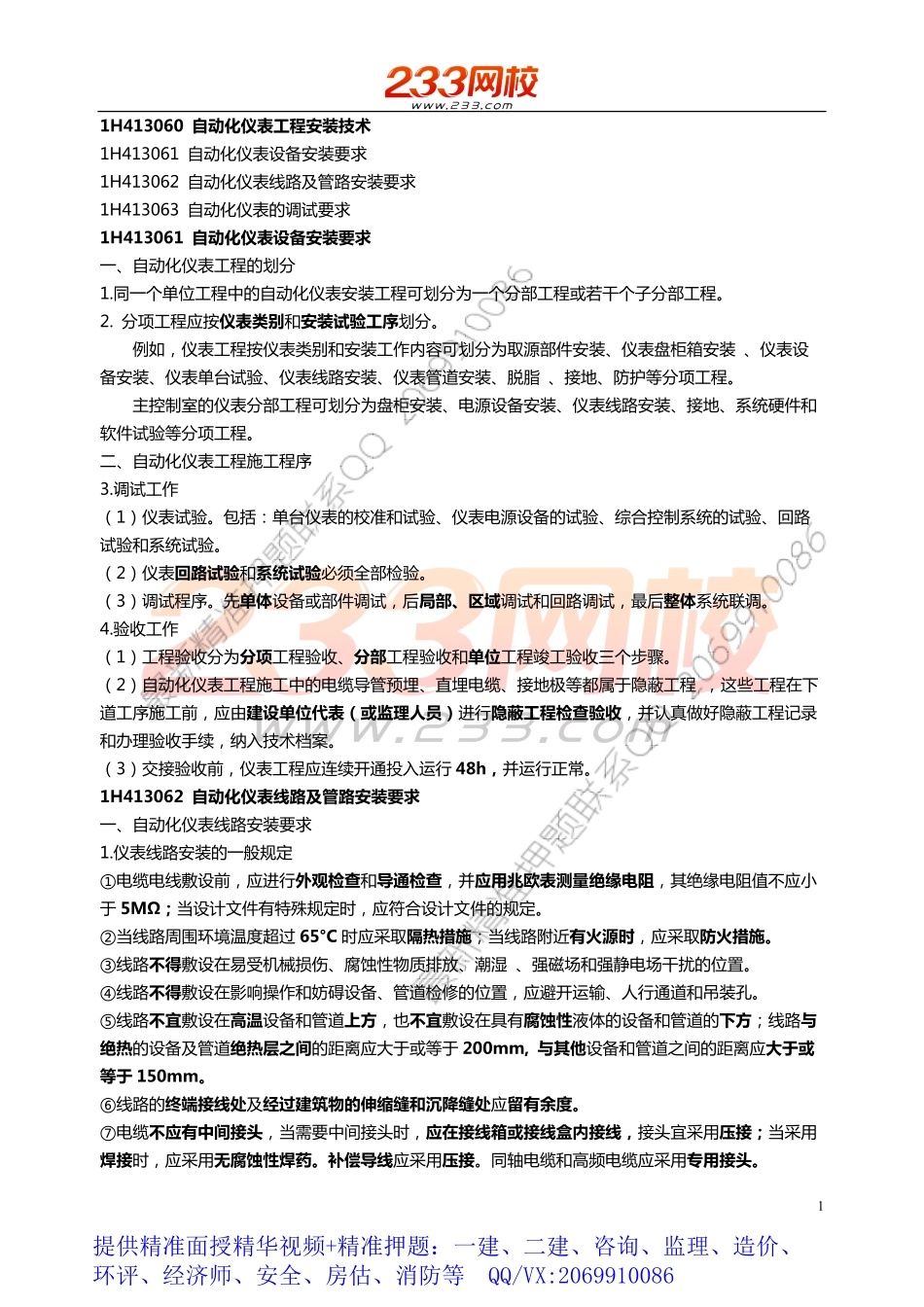

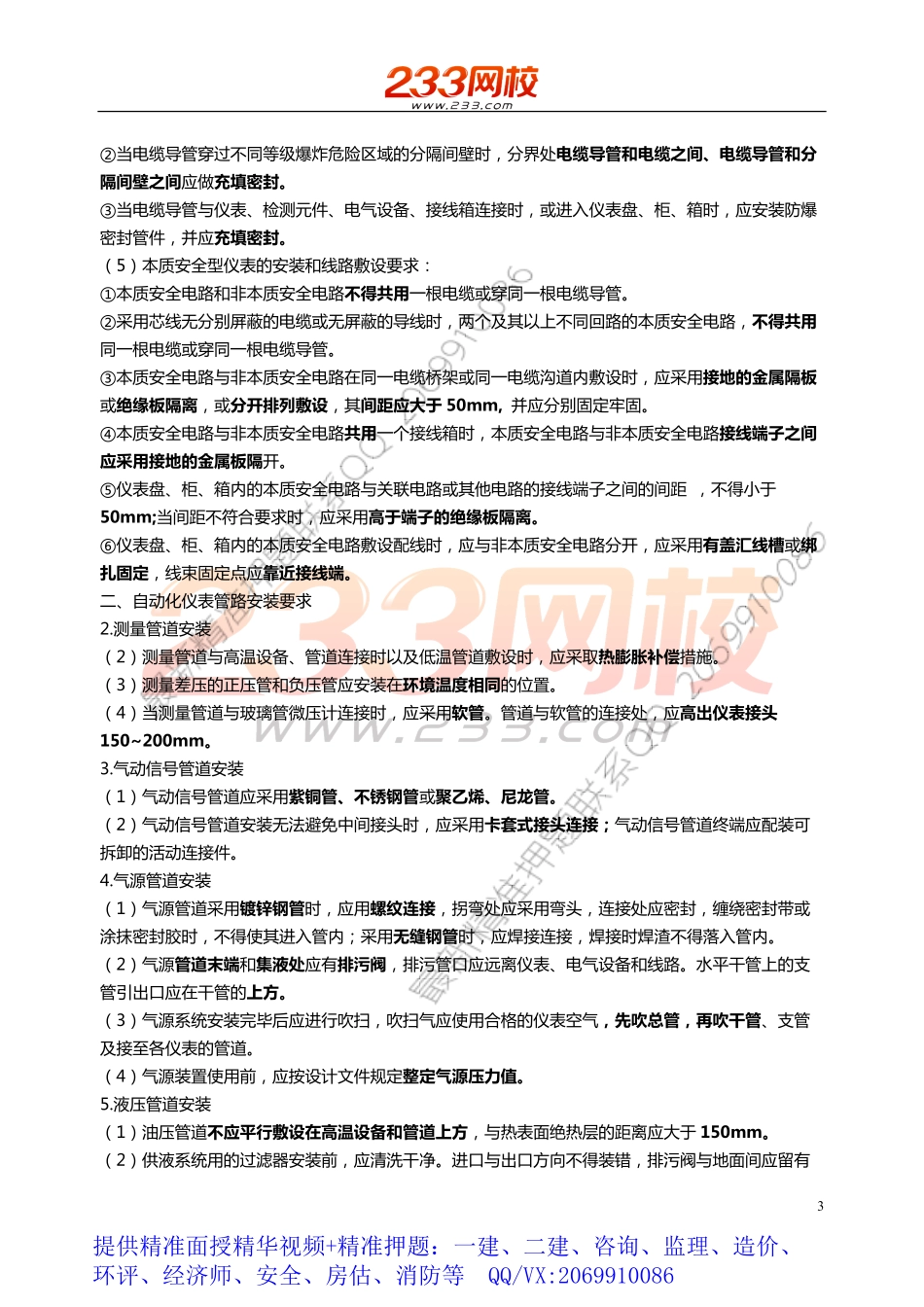

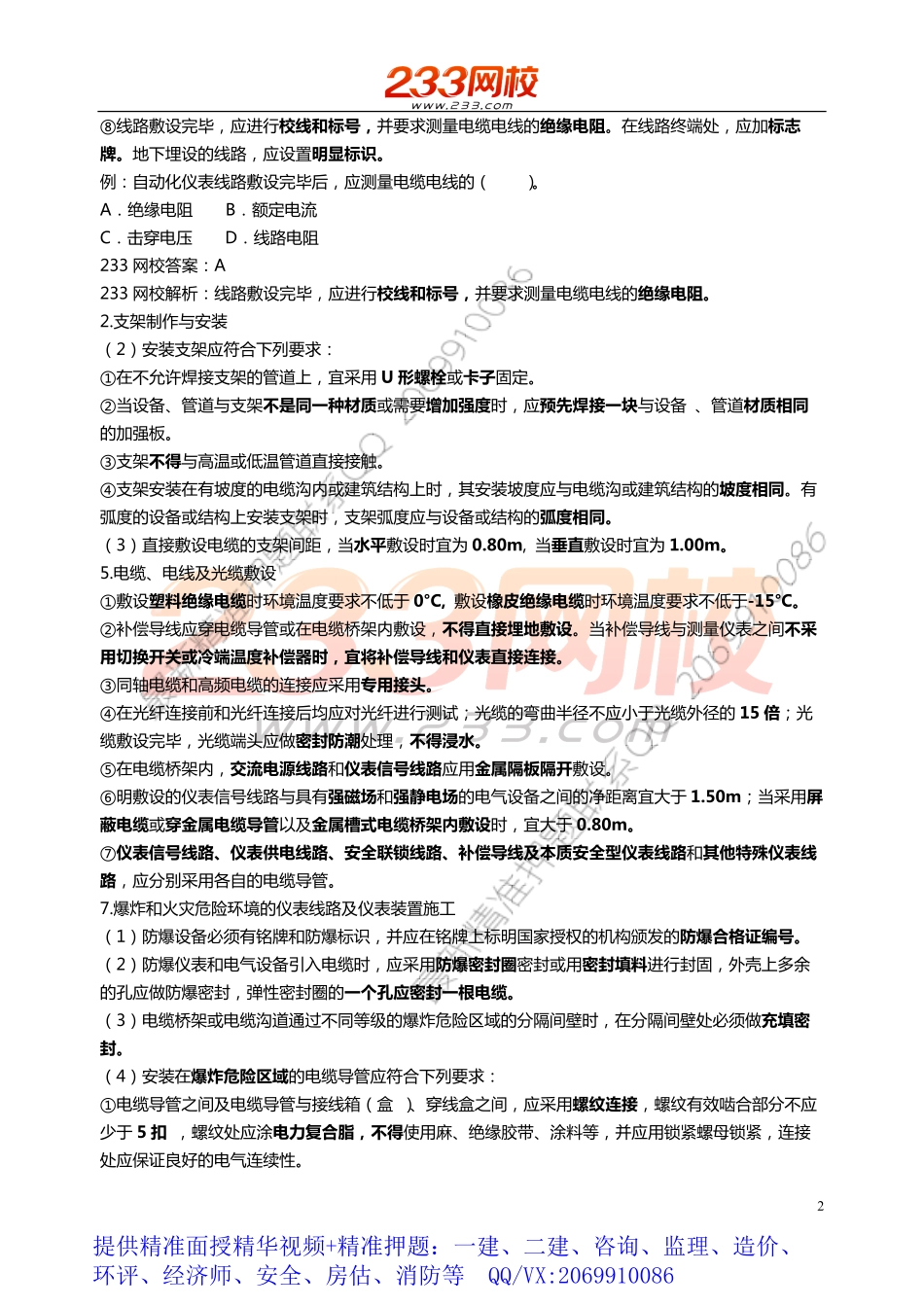

11H413060自动化仪表工程安装技术1H413061自动化仪表设备安装要求1H413062自动化仪表线路及管路安装要求1H413063自动化仪表的调试要求1H413061自动化仪表设备安装要求一、自动化仪表工程的划分1.同一个单位工程中的自动化仪表安装工程可划分为一个分部工程或若干个子分部工程。2.分项工程应按仪表类别和安装试验工序划分。例如,仪表工程按仪表类别和安装工作内容可划分为取源部件安装、仪表盘柜箱安装、仪表设备安装、仪表单台试验、仪表线路安装、仪表管道安装、脱脂、接地、防护等分项工程。主控制室的仪表分部工程可划分为盘柜安装、电源设备安装、仪表线路安装、接地、系统硬件和软件试验等分项工程。二、自动化仪表工程施工程序3.调试工作(1)仪表试验。包括:单台仪表的校准和试验、仪表电源设备的试验、综合控制系统的试验、回路试验和系统试验。(2)仪表回路试验和系统试验必须全部检验。(3)调试程序。先单体设备或部件调试,后局部、区域调试和回路调试,最后整体系统联调。4.验收工作(1)工程验收分为分项工程验收、分部工程验收和单位工程竣工验收三个步骤。(2)自动化仪表工程施工中的电缆导管预埋、直埋电缆、接地极等都属于隐蔽工程,这些工程在下道工序施工前,应由建设单位代表(或监理人员)进行隐蔽工程检查验收,并认真做好隐蔽工程记录和办理验收手续,纳入技术档案。(3)交接验收前,仪表工程应连续开通投入运行48h,并运行正常。1H413062自动化仪表线路及管路安装要求一、自动化仪表线路安装要求1.仪表线路安装的一般规定①电缆电线敷设前,应进行外观检查和导通检查,并应用兆欧表测量绝缘电阻,其绝缘电阻值不应小于5MΩ;当设计文件有特殊规定时,应符合设计文件的规定。②当线路周围环境温度超过65°C时应采取隔热措施;当线路附近有火源时,应采取防火措施。③线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的位置。④线路不得敷设在影响操作和妨碍设备、管道检修的位置,应避开运输、人行通道和吊装孔。⑤线路不宜敷设在高温设备和管道上方,也不宜敷设在具有腐蚀性液体的设备和管道的下方;线路与绝热的设备及管道绝热层之间的距离应大于或等于200mm,与其他设备和管道之间的距离应大于或等于150mm。⑥线路的终端接线处及经过建筑物的伸缩缝和沉降缝处应留有余度。⑦电缆不应有中间接头,当需要中间接头时,应在接线箱或接线盒内接线,接头宜采用压接;当采用焊接时,应采用无腐蚀...
