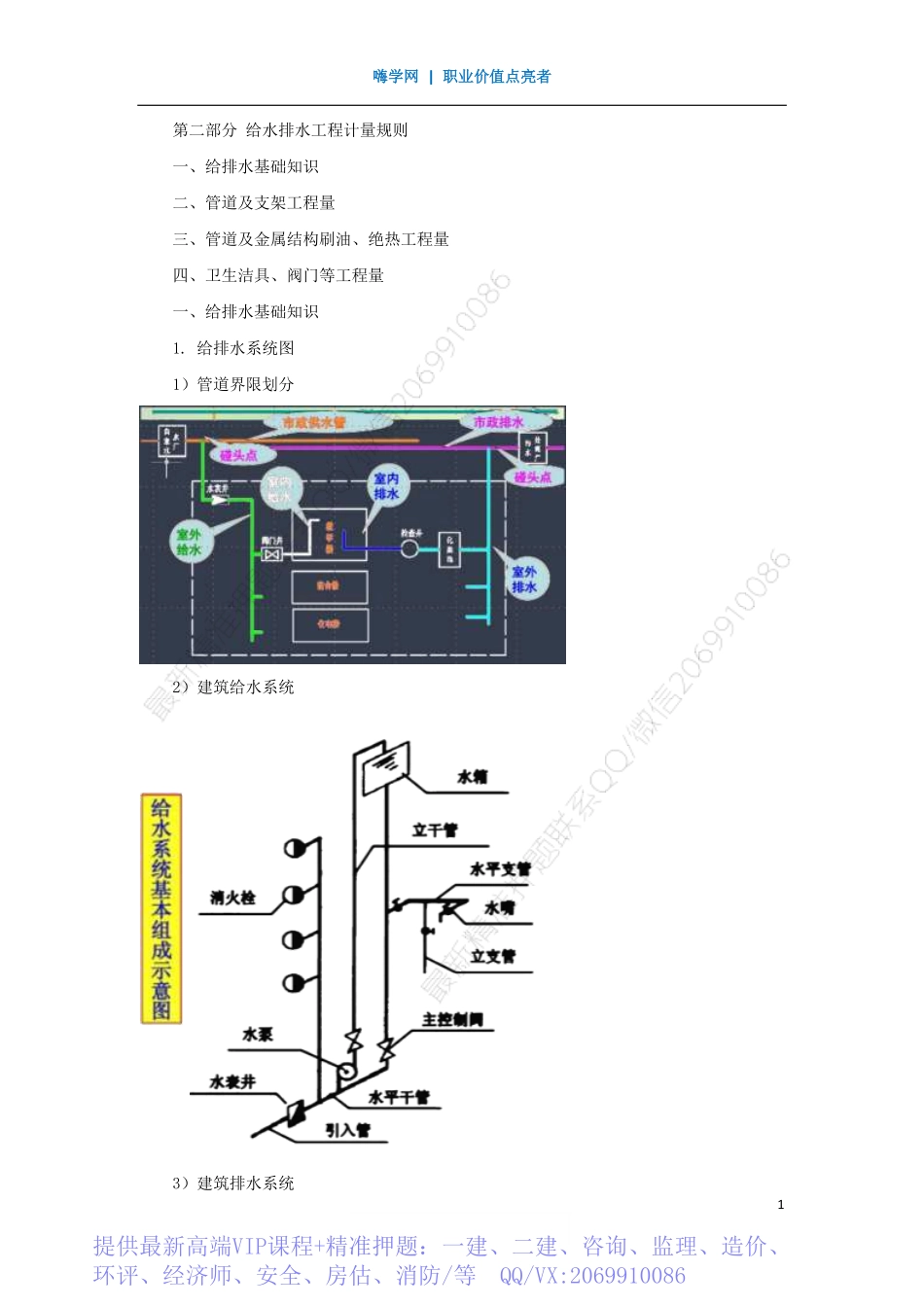

嗨学网|职业价值点亮者1第二部分给水排水工程计量规则一、给排水基础知识二、管道及支架工程量三、管道及金属结构刷油、绝热工程量四、卫生洁具、阀门等工程量一、给排水基础知识1.给排水系统图1）管道界限划分2）建筑给水系统3）建筑排水系统提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者24）工业给水系统2.给排水图例嗨学网|职业价值点亮者33.管道系统图识图方法管道系统图主要反映管道在室内的空间走向和标高位置；给排水、采暖、煤气管道系统图是正面斜轴测图，左右方向的管线用水平线表示，上下走向的管线用竖线表示，前后走向的管道用45°斜线表示，如图：4.管道在平面图表示方法（1）水平管、倾斜管用单线条水平投影表示；（2）当管子交叉时，位置较高的直线通过，位置较低的在交叉投影处断开表示；（3）垂直管道在图上用圆圈表示，管道在空间向上或向下拐弯时，按下图方法表示。嗨学网|职业价值点亮者45.管道长度计算方法1）水平长度读平面图2）垂直长度读系统图嗨学网|职业价值点亮者5二、管道及支架工程量1.给排水专业识图顺序：（1）看设计说明，明确设计要求；（2）把图纸按给水、排水分开阅读，平面图与系统图对照看；（3）给水系统图可以从引入管算起，顺着管道水流方向看，排水系统图从卫生器具开始，顺着水流方向看。2.给排水、采暖、燃气管道工程量计量规则（1）室内给水工程施工顺序：引入管-干管-立管-支管-阀门类-水压试验-冲洗消毒（2）按设计图示管道中心线以长度（m）计算（3）引入管界限①给水管道室内外界限划分：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；②排水管道室内外界限划分：以出户第一个排水检查井为界；③采暖管道室内外界限划分：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；④燃气管道室内外界限划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外三通为界。（4）准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者6管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道的变径点的位置。（5）计算工程量要区分材质、管径、连接方式、安装部位等，分别计算工程量。（6）管道工程量计算不扣除...
