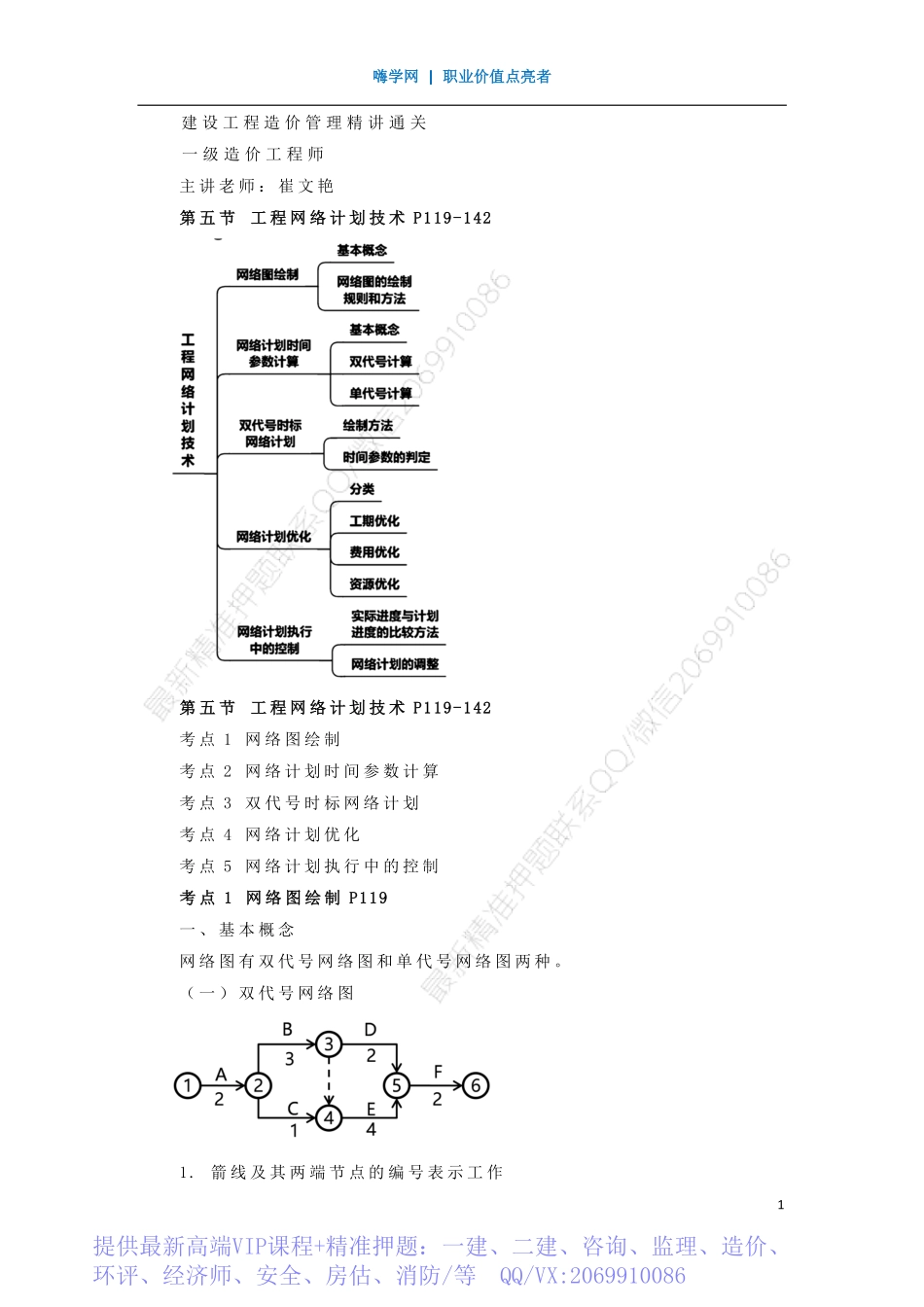

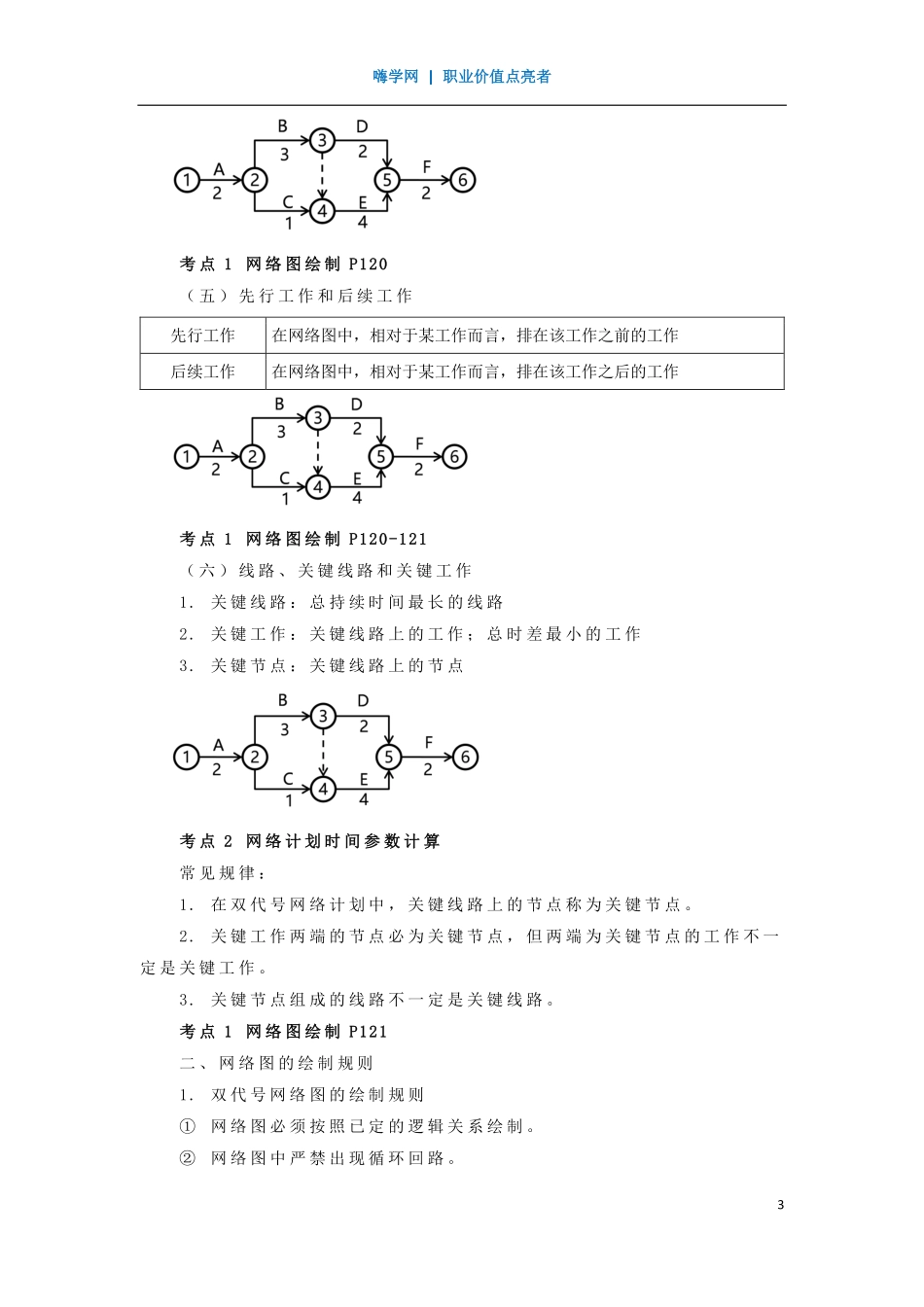

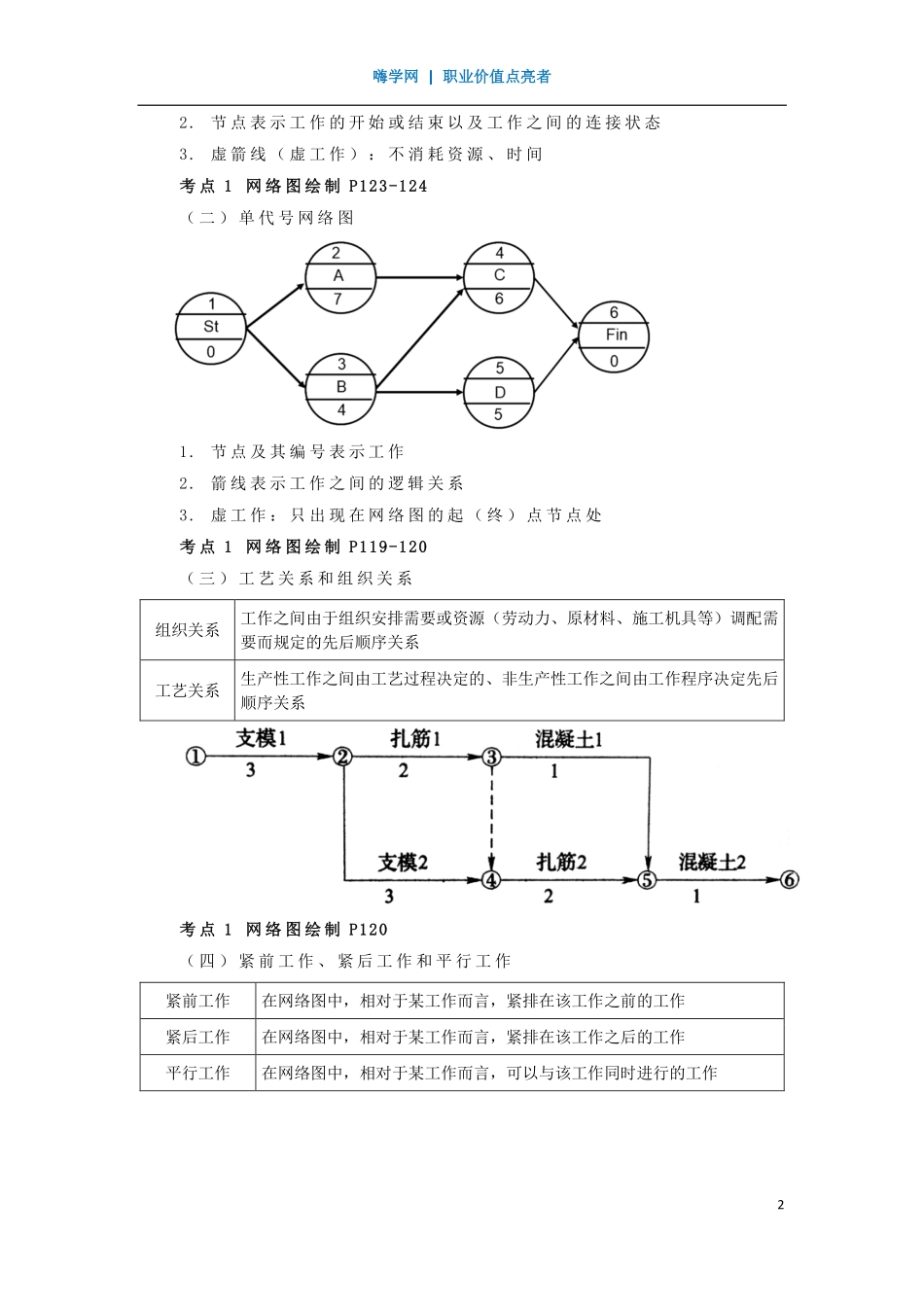

嗨学网|职业价值点亮者1建设工程造价管理精讲通关一级造价工程师主讲老师：崔文艳第五节工程网络计划技术P119-142第五节工程网络计划技术P119-142考点1网络图绘制考点2网络计划时间参数计算考点3双代号时标网络计划考点4网络计划优化考点5网络计划执行中的控制考点1网络图绘制P119一、基本概念网络图有双代号网络图和单代号网络图两种。（一）双代号网络图1.箭线及其两端节点的编号表示工作提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者22.节点表示工作的开始或结束以及工作之间的连接状态3.虚箭线（虚工作）：不消耗资源、时间考点1网络图绘制P123-124（二）单代号网络图1.节点及其编号表示工作2.箭线表示工作之间的逻辑关系3.虚工作：只出现在网络图的起（终）点节点处考点1网络图绘制P119-120（三）工艺关系和组织关系组织关系工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系工艺关系生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定先后顺序关系考点1网络图绘制P120（四）紧前工作、紧后工作和平行工作紧前工作在网络图中，相对于某工作而言，紧排在该工作之前的工作紧后工作在网络图中，相对于某工作而言，紧排在该工作之后的工作平行工作在网络图中，相对于某工作而言，可以与该工作同时进行的工作嗨学网|职业价值点亮者3考点1网络图绘制P120（五）先行工作和后续工作先行工作在网络图中，相对于某工作而言，排在该工作之前的工作后续工作在网络图中，相对于某工作而言，排在该工作之后的工作考点1网络图绘制P120-121（六）线路、关键线路和关键工作1.关键线路：总持续时间最长的线路2.关键工作：关键线路上的工作；总时差最小的工作3.关键节点：关键线路上的节点考点2网络计划时间参数计算常见规律：1.在双代号网络计划中，关键线路上的节点称为关键节点。2.关键工作两端的节点必为关键节点，但两端为关键节点的工作不一定是关键工作。3.关键节点组成的线路不一定是关键线路。考点1网络图绘制P121二、网络图的绘制规则1.双代号网络图的绘制规则①网络图必须按照已定的逻辑关系绘制。②网络图中严禁出现循环回路。嗨学网|职业价值点亮者4③网络图中的箭线（包括虚箭线）应保持自左向右的方向。考点1网络图绘制P121④网络图中严禁出现双向箭头和无箭头的连线。⑤网络图中严禁出现没有箭...
