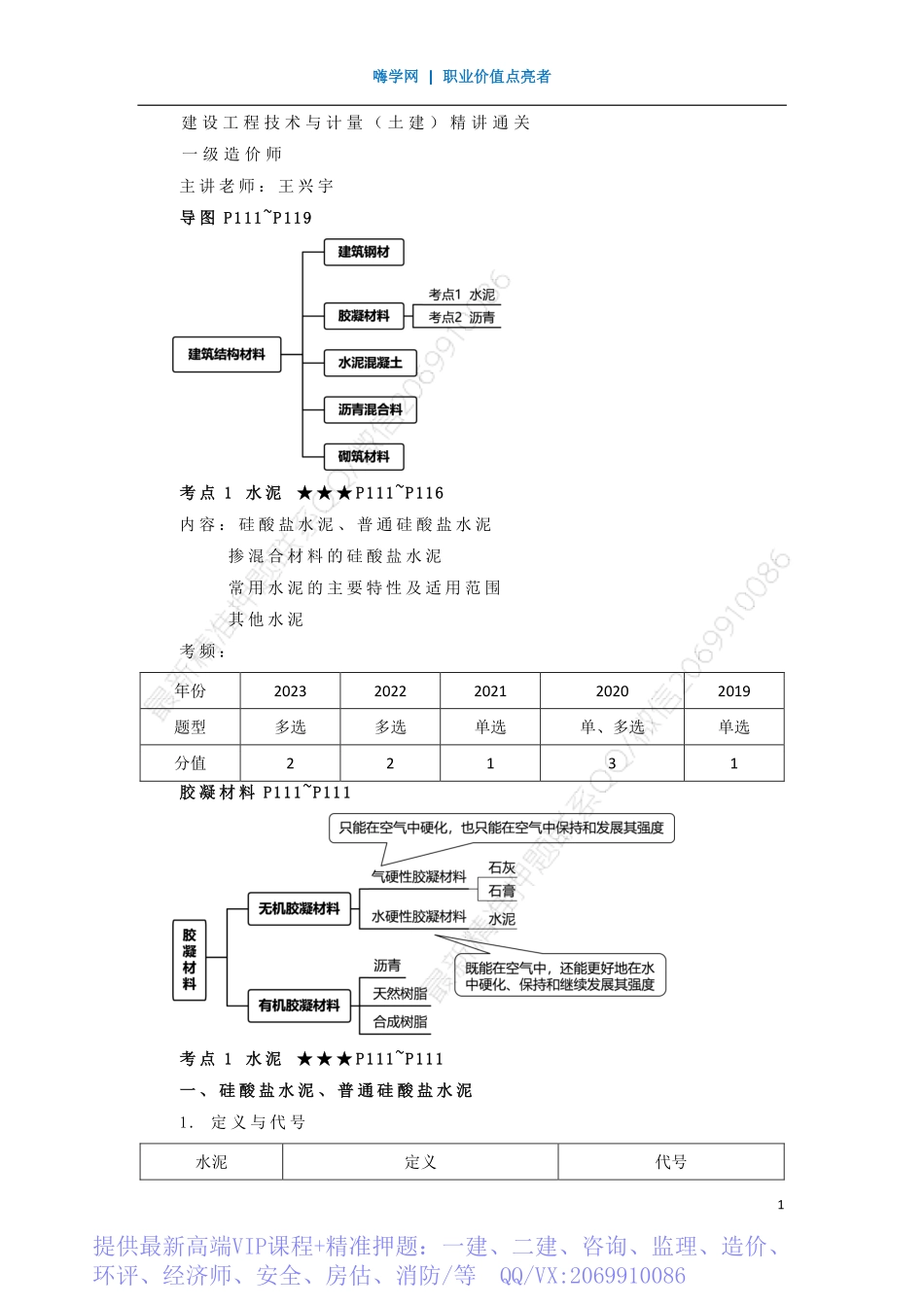

嗨学网|职业价值点亮者1建设工程技术与计量（土建）精讲通关一级造价师主讲老师：王兴宇导图P111~P119考点1水泥★★★P111~P116内容：硅酸盐水泥、普通硅酸盐水泥掺混合材料的硅酸盐水泥常用水泥的主要特性及适用范围其他水泥考频：年份20232022202120202019题型多选多选单选单、多选单选分值22131胶凝材料P111~P111考点1水泥★★★P111~P111一、硅酸盐水泥、普通硅酸盐水泥1.定义与代号水泥定义代号提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者2硅酸盐水泥硅酸盐水泥熟料，0～5%的石灰石或粒化高炉矿渣P·I（不掺混合材料）P·Ⅱ（混合材料≤5％水泥质量）普通硅酸盐水泥酸盐水泥熟料，5%～20%的混合材料，适量石膏P·O考点1水泥★★★P112~P1122.水泥熟料矿物含量与主要特征矿物名称化学式代号主要特征水化速度水化热强度体积收缩抗硫酸盐侵蚀性硅酸三钙3CaO·SiO2C3S快大高中中硅酸二钙2CaO·SiO2C2S慢小早期低后期高中最好铝酸三钙3CaO·Al2O2C3A最快最大低最大差铁铝酸四钙4CaO·Al2O3·Fe2O3C4AF较快中中最小好考点1水泥★★★P112~P1123.硅酸盐水泥及普通硅酸盐水泥的技术性质（1）细度颗粒越细，与水反应的表面积越大，水化速度快，早期强度高，但硬化收缩较大，且粉磨时能耗大，成本高。考点1水泥★★★P112~P112（2）凝结时间初凝时间从水泥加水拌合起，至水泥浆开始失去塑性所需的时间。终凝时间从水泥加水拌合起，至水泥浆完全失去塑性并开始产生强度所需的时间技术要求①硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟于6.5h；普通硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟于10h。嗨学网|职业价值点亮者3②水泥初凝时间不合要求，该水泥报废；③终凝时间不合要求，视为不合格。考点1水泥★★★P112~P112（3）体积安定性水泥在硬化过程中，体积变化是否均匀的性能。引起安定性不良的主要原因是熟料中游离氧化钙、游离氧化镁或石膏含量过多。安定性不合格的水泥不得用于工程，应废弃。考点1水泥★★★P113~P113（4）强度水泥强度是指胶砂的强度而不是净浆的强度，它是评定水泥强度等级的依据。将水泥、标准砂和水按照（质量比）水泥：标准砂=1：3拌和，用0.5的水灰比制成胶砂试件，在标准温度（20℃±1℃）的水中养护，测定3d和28d的试件抗折和抗压强度，以规定龄期的抗压强度和抗折强度划分强度等级。考点1水泥★★★P113~P113（...
