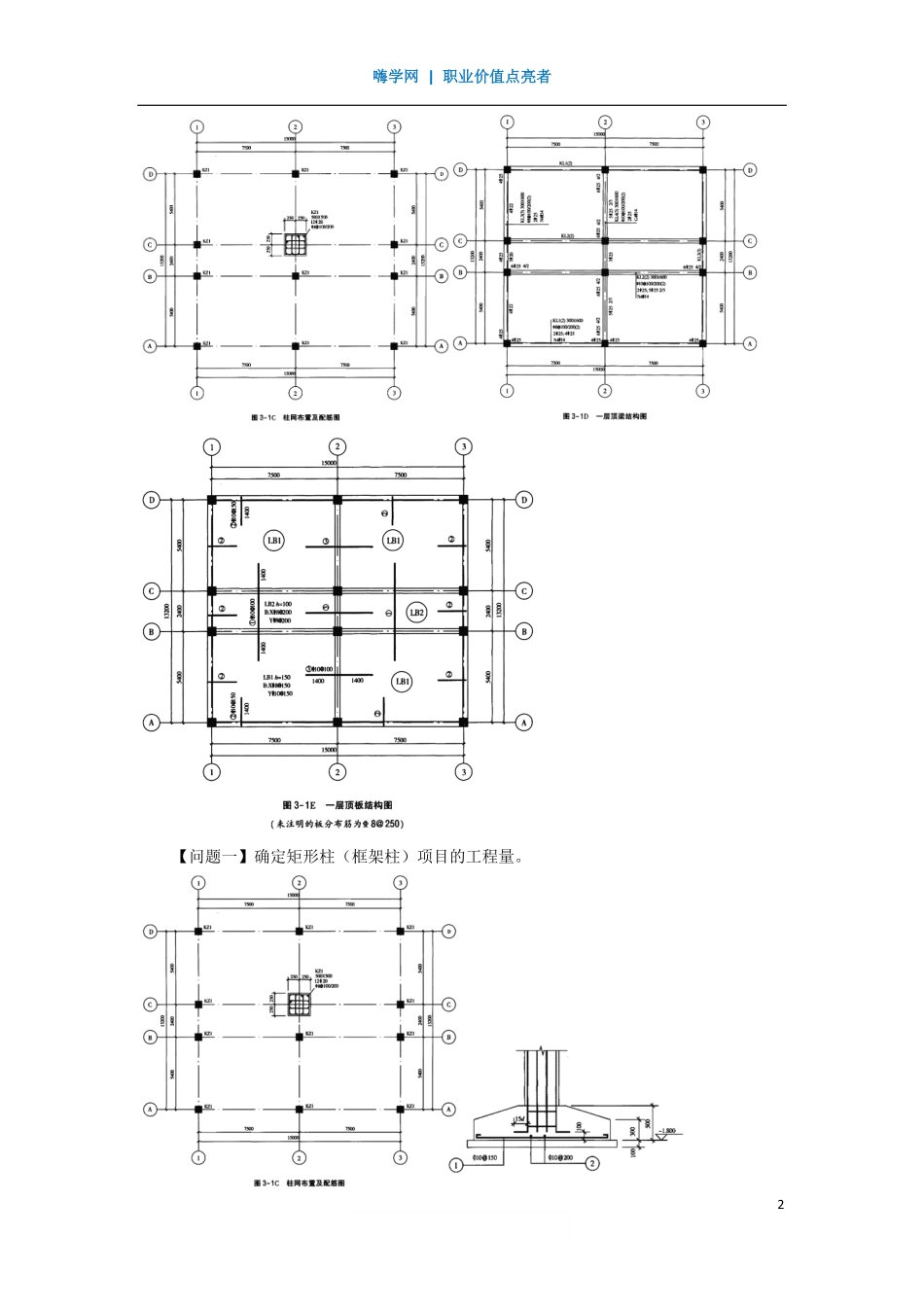

嗨学网|职业价值点亮者1混凝土及钢筋混凝土工程【经典例题】某钢筋混凝土框架结构建筑物，共四层，首层层高4.2m，第二至四层层高分别为3.9m，首层平面图、柱独立基础配筋图、柱网布置及配筋图、一层顶梁结构图、一层顶板结构图如图所示。柱顶的结构标高为15.9m，外墙为240mm厚加气混凝土砌块墙，首层墙体砌筑在顶面标高为-0.20m的钢筋混凝土基础梁上，M5.0混合砂浆砌筑。已知本工程抗震设防烈度为6度，抗震等级为四级（框架结构），梁、板、柱的混凝土均采用C30预拌混凝土；钢筋的保护层厚度：板为15mm，梁柱为25mm，基础为35mm。楼板厚有150mm、100mm两种。请依据《房屋建筑与装饰工程量计算规范》计算建筑物首层的下列项目的工程量。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者2【问题一】确定矩形柱（框架柱）项目的工程量。嗨学网|职业价值点亮者3【答案一】V框架柱=S截面积×H柱高×n数量S截面积＝0.5×0.5＝0.25（m2）H柱高＝4.2+（1.8-0.5）＝5.5（m）n数量＝12则：V框架柱＝0.25×5.5×12＝16.50（m3）【问题二】确定矩形梁（框架梁）项目的工程量。【答案二】V框架梁=S截面积×L梁长×n数量KL1：0.3×0.6×（15-0.5×2）×2＝5.04（m3）KL2：0.3×0.6×（15-0.5×2）×2＝5.04（m3）KL3：0.3×0.6×（13.2-0.5×3）×2＝4.212（m3）KL4：0.3×0.6×（13.2-0.5×3）＝2.106（m3）合计：＝5.04+5.04+4.212+2.106=16.40（m3）【问题三】确定矩形梁（框架梁）模板项目的工程量。嗨学网|职业价值点亮者4【答案三】S框架梁模板=S外侧模+S内侧模+S底模KL1：（7.5-0.5）×2×（0.6×2-0.15+0.3）×2＝37.80m2KL2：（7.5-0.5）×2×（0.6×2-0.1-0.15+0.3）×2＝35.00m2KL3：[（5.4-0.5）×2×（0.6×2-0.15+0.3）+（2.4-0.5）×（0.6×2-0.1+0.3）]嗨学网|职业价值点亮者5×2＝31.78m2KL4：（5.4-0.5）×2×（0.6×2-0.15×2+0.3）+（2.4-0.5）×（0.6×2-0.1×2+0.3）＝14.23m2合计：S＝37.80+35.00+31.78+14.23＝118.81m2【问题四】确定平板项目的工程量。提供最新高端VIP课程+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防/等QQ/VX:2069910086嗨学网|职业价值点亮者6【答案四】V平板=L板长×B板宽×H板厚×n数量150厚板：=（7.5-0.15-0.05）×（5.4-0.15-0.05）×0.15×4＝22.776（m3）100厚板：=（7.5-0.15-0.05）×（2.4-0.15-0.15）×0.10×2＝3.066（m3）合计：＝22.776+3.066=25.84（m3）【问题五】确定平板模板项目的工程量。【答案五】S平板模板=L板长×B板宽×n数量S平板模板＝（15.5-0.3×3）×（13.7-0.3×4）-0.2×0.2×4-0.2×0.1×12-0.1×0.1×8＝182.02m2小结嗨学网|职业价值点亮者7
