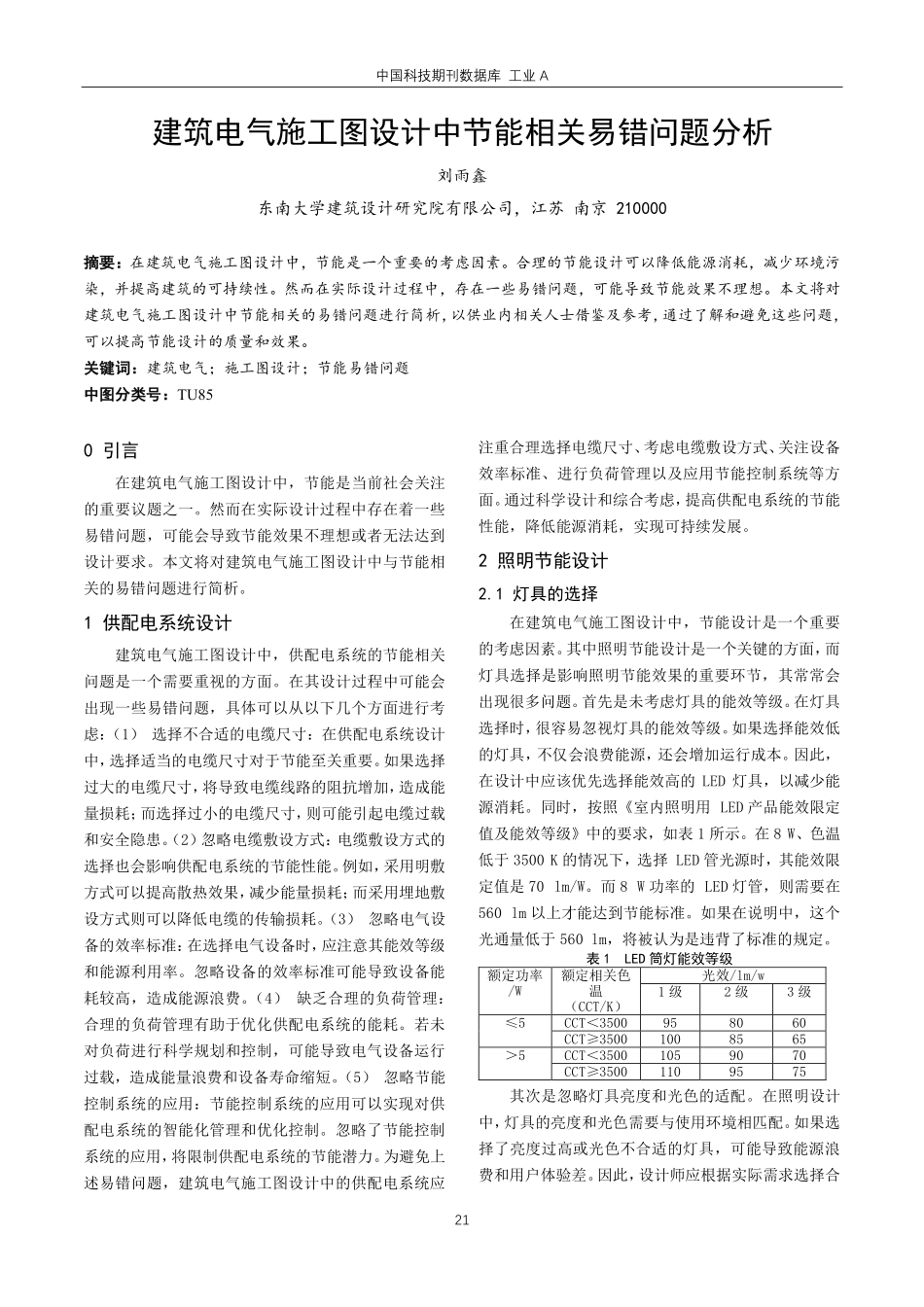

中国科技期刊数据库工业A21建筑电气施工图设计中节能相关易错问题分析刘雨鑫东南大学建筑设计研究院有限公司，江苏南京210000摘要：在建筑电气施工图设计中，节能是一个重要的考虑因素。合理的节能设计可以降低能源消耗，减少环境污染，并提高建筑的可持续性。然而在实际设计过程中，存在一些易错问题，可能导致节能效果不理想。本文将对建筑电气施工图设计中节能相关的易错问题进行简析，以供业内相关人士借鉴及参考，通过了解和避免这些问题，可以提高节能设计的质量和效果。关键词：建筑电气；施工图设计；节能易错问题中图分类号：TU850引言在建筑电气施工图设计中，节能是当前社会关注的重要议题之一。然而在实际设计过程中存在着一些易错问题，可能会导致节能效果不理想或者无法达到设计要求。本文将对建筑电气施工图设计中与节能相关的易错问题进行简析。1供配电系统设计建筑电气施工图设计中，供配电系统的节能相关问题是一个需要重视的方面。在其设计过程中可能会出现一些易错问题，具体可以从以下几个方面进行考虑：（1）选择不合适的电缆尺寸：在供配电系统设计中，选择适当的电缆尺寸对于节能至关重要。如果选择过大的电缆尺寸，将导致电缆线路的阻抗增加，造成能量损耗；而选择过小的电缆尺寸，则可能引起电缆过载和安全隐患。（2）忽略电缆敷设方式：电缆敷设方式的选择也会影响供配电系统的节能性能。例如，采用明敷方式可以提高散热效果，减少能量损耗；而采用埋地敷设方式则可以降低电缆的传输损耗。（3）忽略电气设备的效率标准：在选择电气设备时，应注意其能效等级和能源利用率。忽略设备的效率标准可能导致设备能耗较高，造成能源浪费。（4）缺乏合理的负荷管理：合理的负荷管理有助于优化供配电系统的能耗。若未对负荷进行科学规划和控制，可能导致电气设备运行过载，造成能量浪费和设备寿命缩短。（5）忽略节能控制系统的应用：节能控制系统的应用可以实现对供配电系统的智能化管理和优化控制。忽略了节能控制系统的应用，将限制供配电系统的节能潜力。为避免上述易错问题，建筑电气施工图设计中的供配电系统应注重合理选择电缆尺寸、考虑电缆敷设方式、关注设备效率标准、进行负荷管理以及应用节能控制系统等方面。通过科学设计和综合考虑，提高供配电系统的节能性能，降低能源消耗，实现可持续发展。2照明节能设计2.1灯具的选择在建筑电气施工图设计中，节能设计是一个重要的考虑因素。其中照明节能设计是一个关键的方面...
