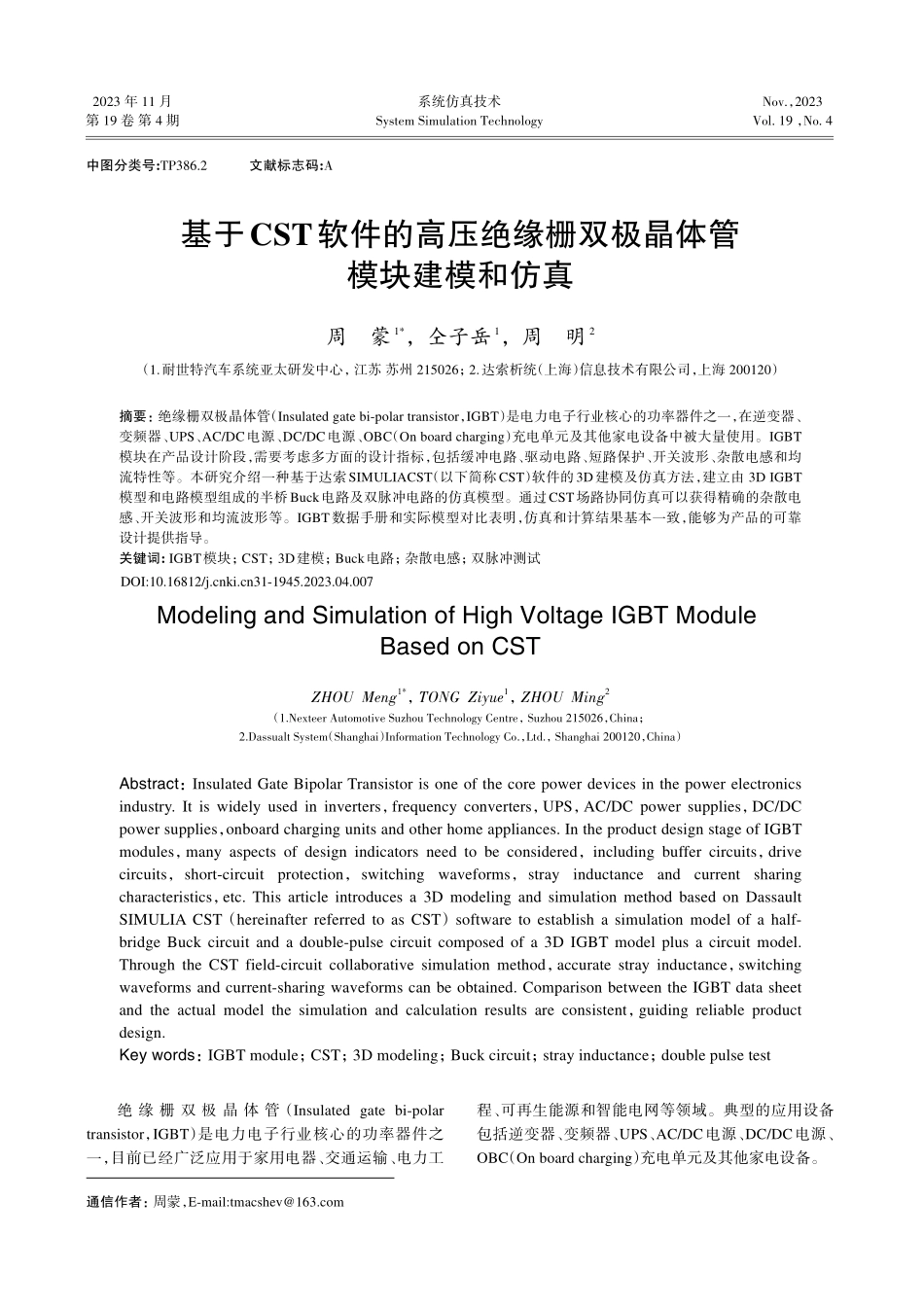

2023年11月第19卷第4期系统仿真技术SystemSimulationTechnologyNov.，2023Vol.19，No.4基于CST软件的高压绝缘栅双极晶体管模块建模和仿真周蒙1*，仝子岳1，周明2（1.耐世特汽车系统亚太研发中心，江苏苏州215026；2.达索析统（上海）信息技术有限公司，上海200120）摘要：绝缘栅双极晶体管（Insulatedgatebi-polartransistor，IGBT）是电力电子行业核心的功率器件之一，在逆变器、变频器、UPS、AC/DC电源、DC/DC电源、OBC（Onboardcharging）充电单元及其他家电设备中被大量使用。IGBT模块在产品设计阶段，需要考虑多方面的设计指标，包括缓冲电路、驱动电路、短路保护、开关波形、杂散电感和均流特性等。本研究介绍一种基于达索SIMULIACST（以下简称CST）软件的3D建模及仿真方法，建立由3DIGBT模型和电路模型组成的半桥Buck电路及双脉冲电路的仿真模型。通过CST场路协同仿真可以获得精确的杂散电感、开关波形和均流波形等。IGBT数据手册和实际模型对比表明，仿真和计算结果基本一致，能够为产品的可靠设计提供指导。关键词:IGBT模块；CST；3D建模；Buck电路；杂散电感；双脉冲测试ModelingandSimulationofHighVoltageIGBTModuleBasedonCSTZHOUMeng1*，TONGZiyue1，ZHOUMing2（1.NexteerAutomotiveSuzhouTechnologyCentre，Suzhou215026，China；2.DassualtSystem（Shanghai）InformationTechnologyCo.，Ltd.，Shanghai200120，China）Abstract：InsulatedGateBipolarTransistorisoneofthecorepowerdevicesinthepowerelectronicsindustry.Itiswidelyusedininverters，frequencyconverters，UPS，AC/DCpowersupplies，DC/DCpowersupplies，onboardchargingunitsandotherhomeappliances.IntheproductdesignstageofIGBTmodules，manyaspectsofdesignindicatorsneedtobeconsidered，includingbuffercircuits，drivecircuits，short-circuitprotection，switchingwaveforms，strayinductanceandcurrentsharingcharacteristics，etc.Thisarticleintroducesa3DmodelingandsimulationmethodbasedonDassaultSIMULIACST（hereinafterreferredtoasCST）softwaretoestablishasimulationmodelofahalf-bridgeBuckcircuitandadouble-pulsecircuitcomposedofa3DIGBTmodelplusacircuitmodel.ThroughtheCSTfield-circuitcollaborativesimulationmethod，accuratestrayinductance，switchingwaveformsandcurrent-sharingwaveformscanbeobtained.ComparisonbetweentheIG...
