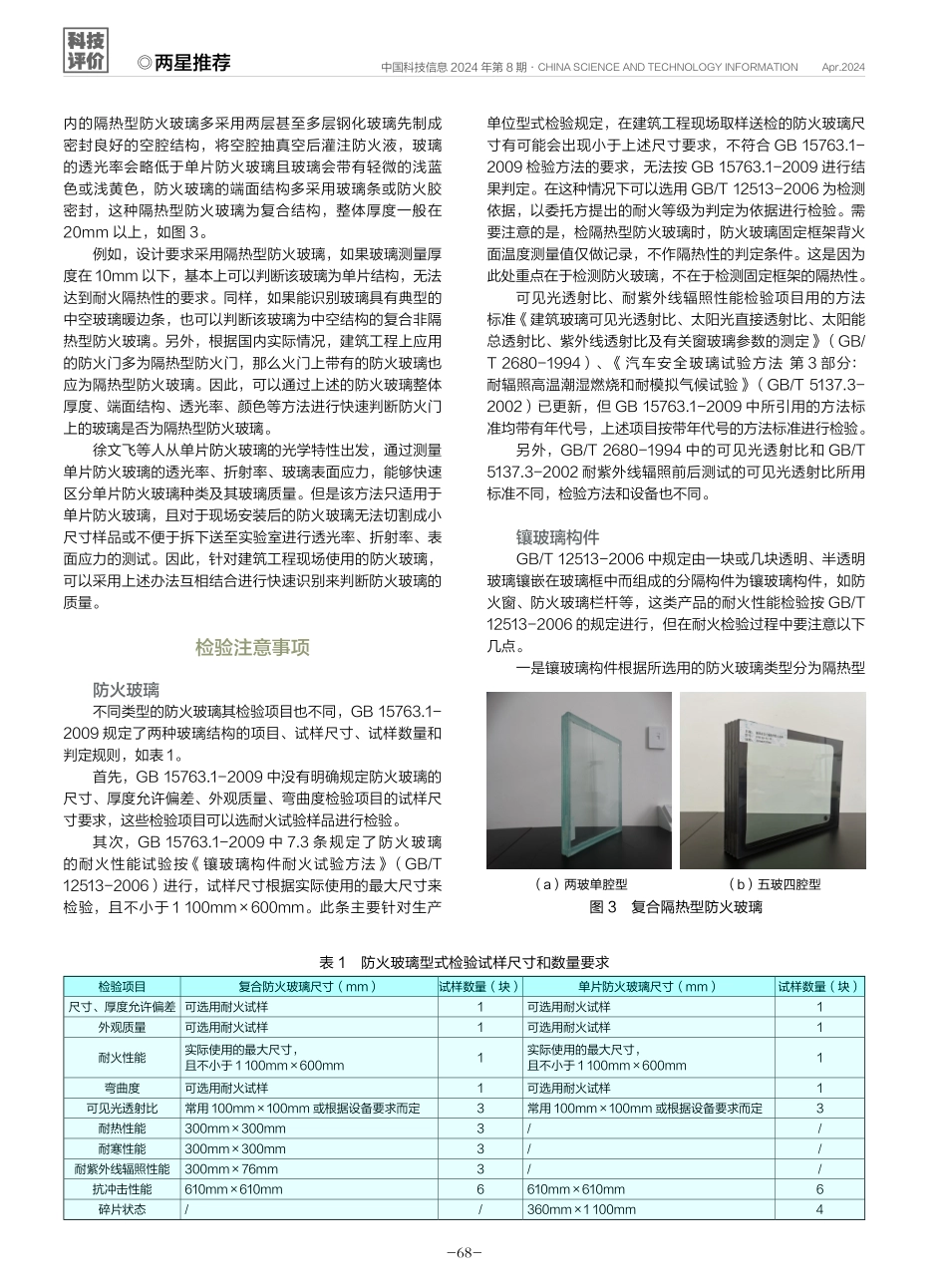

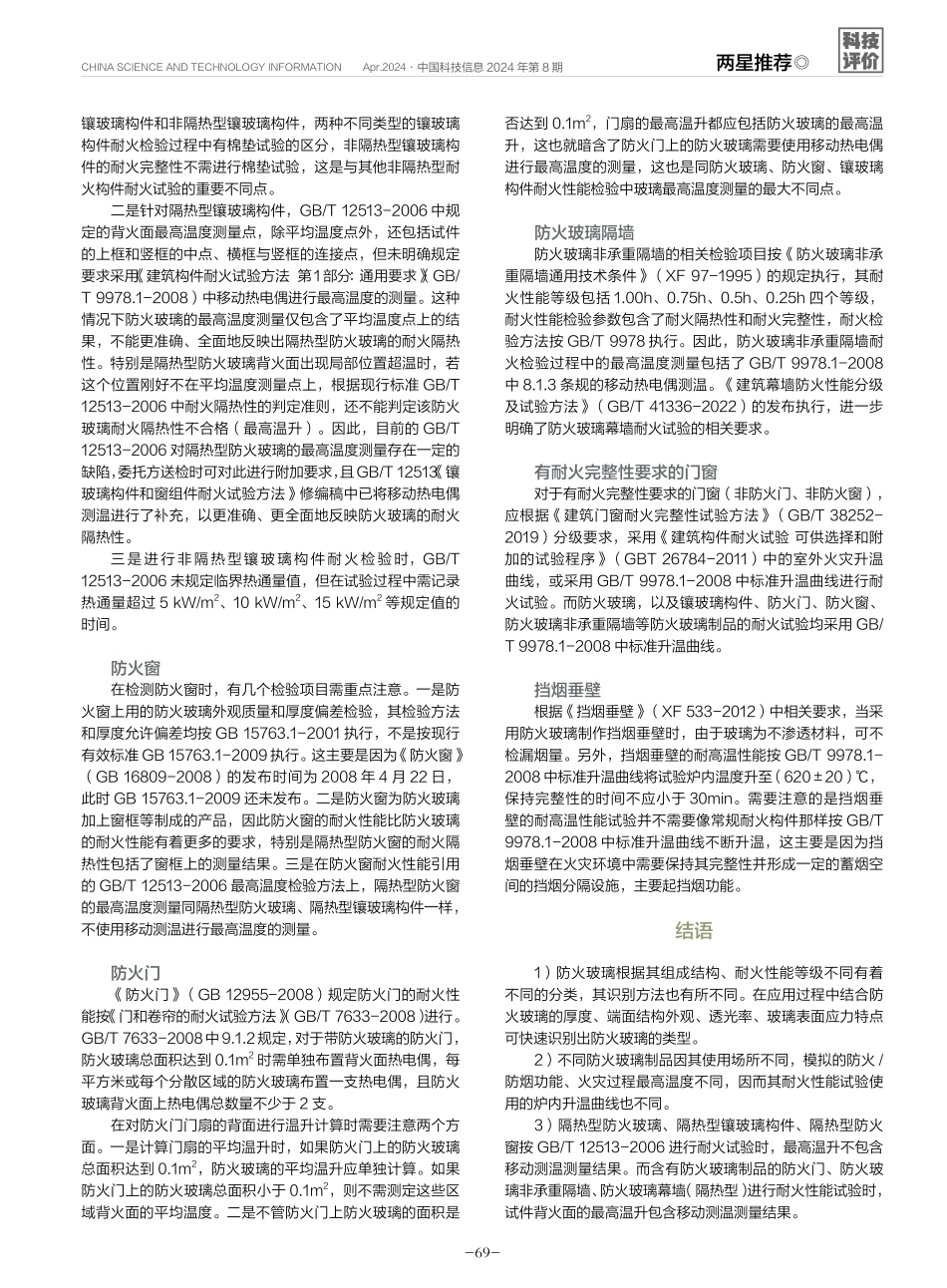

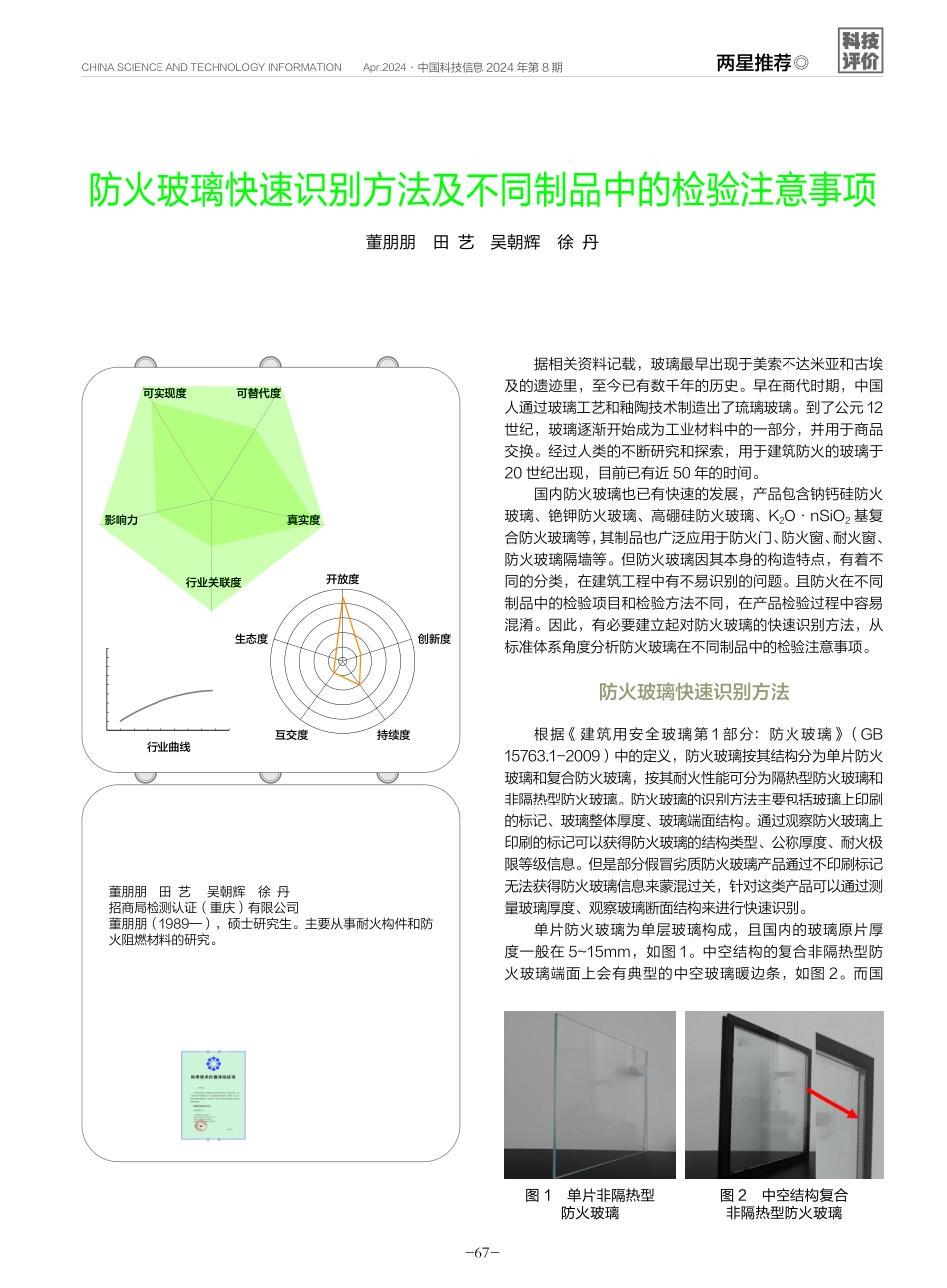

-67-CHINASCIENCEANDTECHNOLOGYINFORMATIONApr.2024·中国科技信息2024年第8期两星推荐◎据相关资料记载，玻璃最早出现于美索不达米亚和古埃及的遗迹里，至今已有数千年的历史。早在商代时期，中国人通过玻璃工艺和釉陶技术制造出了琉璃玻璃。到了公元12世纪，玻璃逐渐开始成为工业材料中的一部分，并用于商品交换。经过人类的不断研究和探索，用于建筑防火的玻璃于20世纪出现，目前已有近50年的时间。国内防火玻璃也已有快速的发展，产品包含钠钙硅防火玻璃、铯钾防火玻璃、高硼硅防火玻璃、K2O�nSiO2基复合防火玻璃等，其制品也广泛应用于防火门、防火窗、耐火窗、防火玻璃隔墙等。但防火玻璃因其本身的构造特点，有着不同的分类，在建筑工程中有不易识别的问题。且防火在不同制品中的检验项目和检验方法不同，在产品检验过程中容易混淆。因此，有必要建立起对防火玻璃的快速识别方法，从标准体系角度分析防火玻璃在不同制品中的检验注意事项。防火玻璃快速识别方法根据《建筑用安全玻璃第1部分：防火玻璃》（GB15763.1-2009）中的定义，防火玻璃按其结构分为单片防火玻璃和复合防火玻璃，按其耐火性能可分为隔热型防火玻璃和非隔热型防火玻璃。防火玻璃的识别方法主要包括玻璃上印刷的标记、玻璃整体厚度、玻璃端面结构。通过观察防火玻璃上印刷的标记可以获得防火玻璃的结构类型、公称厚度、耐火极限等级信息。但是部分假冒劣质防火玻璃产品通过不印刷标记无法获得防火玻璃信息来蒙混过关，针对这类产品可以通过测量玻璃厚度、观察玻璃断面结构来进行快速识别。单片防火玻璃为单层玻璃构成，且国内的玻璃原片厚度一般在5~15mm，如图1。中空结构的复合非隔热型防火玻璃端面上会有典型的中空玻璃暖边条，如图2。而国行业曲线开放度创新度生态度互交度持续度可替代度影响力可实现度行业关联度真实度防火玻璃快速识别方法及不同制品中的检验注意事项董朋朋田艺吴朝辉徐丹董朋朋田艺吴朝辉徐丹招商局检测认证（重庆）有限公司董朋朋（1989—），硕士研究生。主要从事耐火构件和防火阻燃材料的研究。图1单片非隔热型防火玻璃图2中空结构复合非隔热型防火玻璃中国科技信息2024年第8期�CHINASCIENCEANDTECHNOLOGYINFORMATIONApr.2024-68-◎两星推荐单位型式检验规定，在建筑工程现场取样送检的防火玻璃尺寸有可能会出现小于上述尺寸要求，不符合GB15763.1-2009检验方法的要求，无法按GB15763.1-2009进行结果判定。在这种情况下可以选用GB/T12513-2006...
