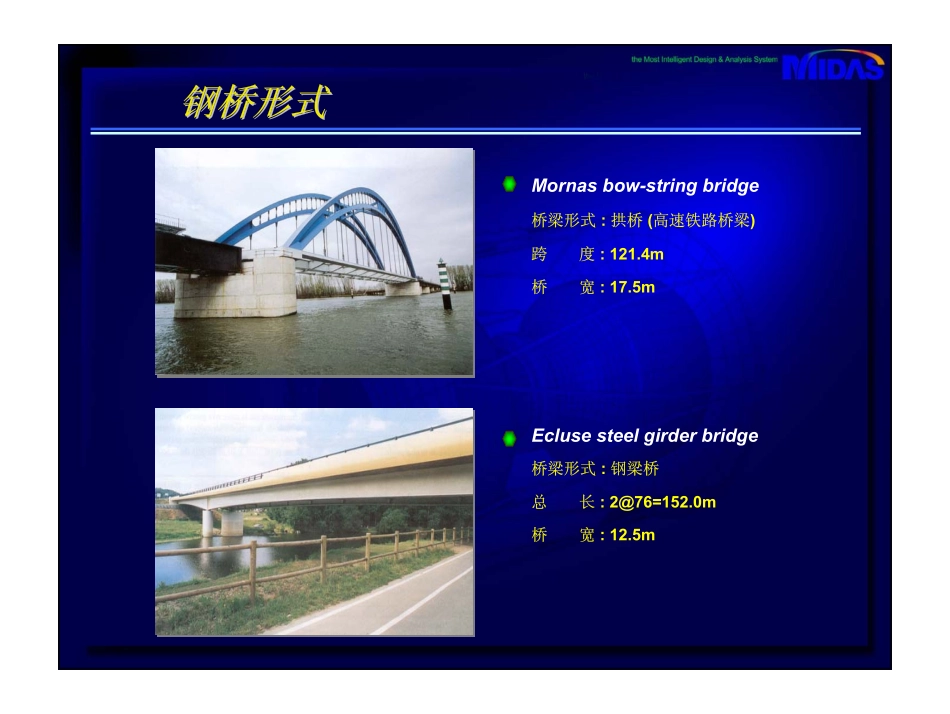

美丽的钢桥介绍国外先进的钢桥设计与施工技术介绍美丽的钢桥简简要要介绍环保型桥梁施工方法OTUA(FrenchSteelInformationAgency)PontsMétalliques(SteelBridge)Bulletin16~19钢桥形式钢桥形式Eclusesteelgirderbridge桥梁形式:钢梁桥总长:2@76=152.0m桥宽:12.5mMornasbow-stringbridge桥梁形式:拱桥(高速铁路桥梁)跨度:121.4m桥宽:17.5m钢桥形式钢桥形式Archbridge桥梁形式:钢梁桥(高速铁路桥梁)总长:308.0m(7跨)桥宽:14.3mGuétinsteelgirderbridge桥梁形式:钢梁桥总长:314.56m(5跨)桥宽:10.7m钢桥形式钢桥形式Antesteelgirderbridge桥梁形式:PHI型钢刚架桥总长:59.12m桥宽:10.75mHoudanpedestrianbridge桥梁形式:钢步行桥总长:59.12m钢桥形式钢桥形式Strasbourgbow-stringbridge桥梁形式:拱桥总长:102.8m桥宽:8m(车道)+3.4m(步道)Antrenassteelpipearchedbridge桥梁形式:管拱桥总长:86.0m桥宽:11.3m钢桥形式钢桥形式Pritzsteeltrussbridge桥梁形式:钢桁架桥总长:160.0m桥宽:11.87mErasmusBridge桥梁形式:斜拉桥总长:285m+74m桥宽:33.2m重点介绍桥梁重点介绍桥梁Mornasbow-stringbridgeEclusesteelgirderbridgeArchbridgeGuétinsteelgirderbridge桥梁的特点结构分析制作及施工MornasMornasbowbow--stringbridgestringbridge确定桥梁形式高速列车(TGV)需要较大跨度但位移较小的桥梁形式需要建设与环境相协调的桥梁桥下需航行吨位5000T的船舶，净空需要7m为了降低纵向路面，选定了拱桥形式桥梁立面、平面图跨度:123.6m桥宽:17.5m倾斜角:25.3°总长:637mMornasMondragonMornas总长:887m桥梁的特点主拱由两个副拱用连接杆连接而成，给人以轻巧的感觉通过调整拱肋间距来调整拱肋的刚度桥面为船板骨架形式，从下部观看有美的视觉效果桥梁的特点透视图偏载荷载通过设置的横隔板传递到主梁上为了给外观以轻巧的感觉，将横膈板设计成比主梁高横截面图拱肋由15°倾斜的不等边箱梁构成，通过照明达到视觉上的上升效果为了防止面外失稳，在最上端设置了X型支撑纵向梁与横膈板的相交处拱肋在支座位置的截面X型支撑横膈板的制作拱肋地制做支座位置试组装拱肋地试组装试组装:向施工现场运输前的组装测试工程制作:构件大小制作成可运输的大小构件的制作过程现场组装桥面系骨架的组装拱的组装组装桥面系组装拱顶端以及X型支撑组装下部拱肋-为了防止由自重引发的两端旋转位移，施加适当的预应力组装上部拱肋使用脚手架组装阶段最终组装完毕状态桥面系组装完毕及施...
