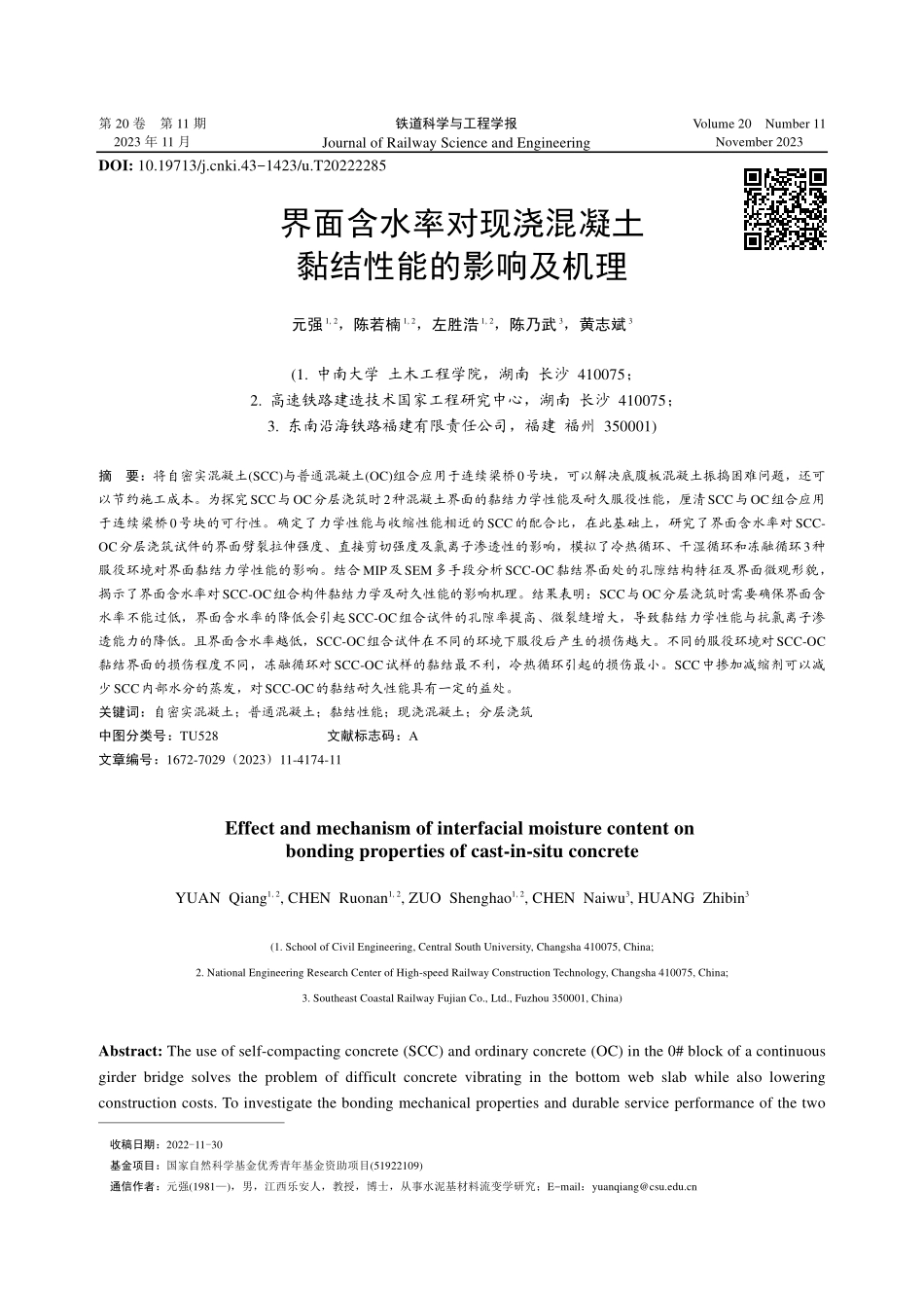

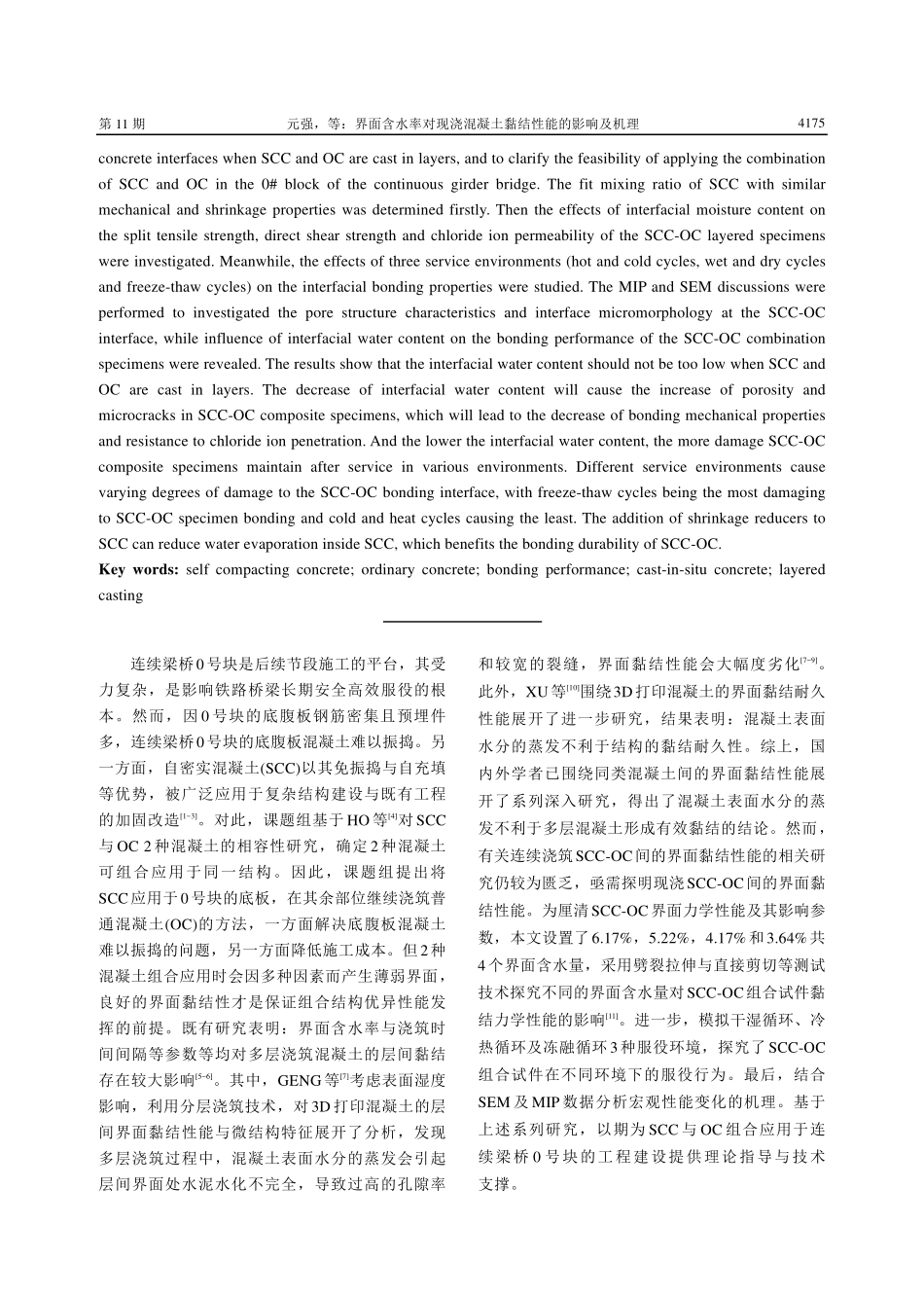

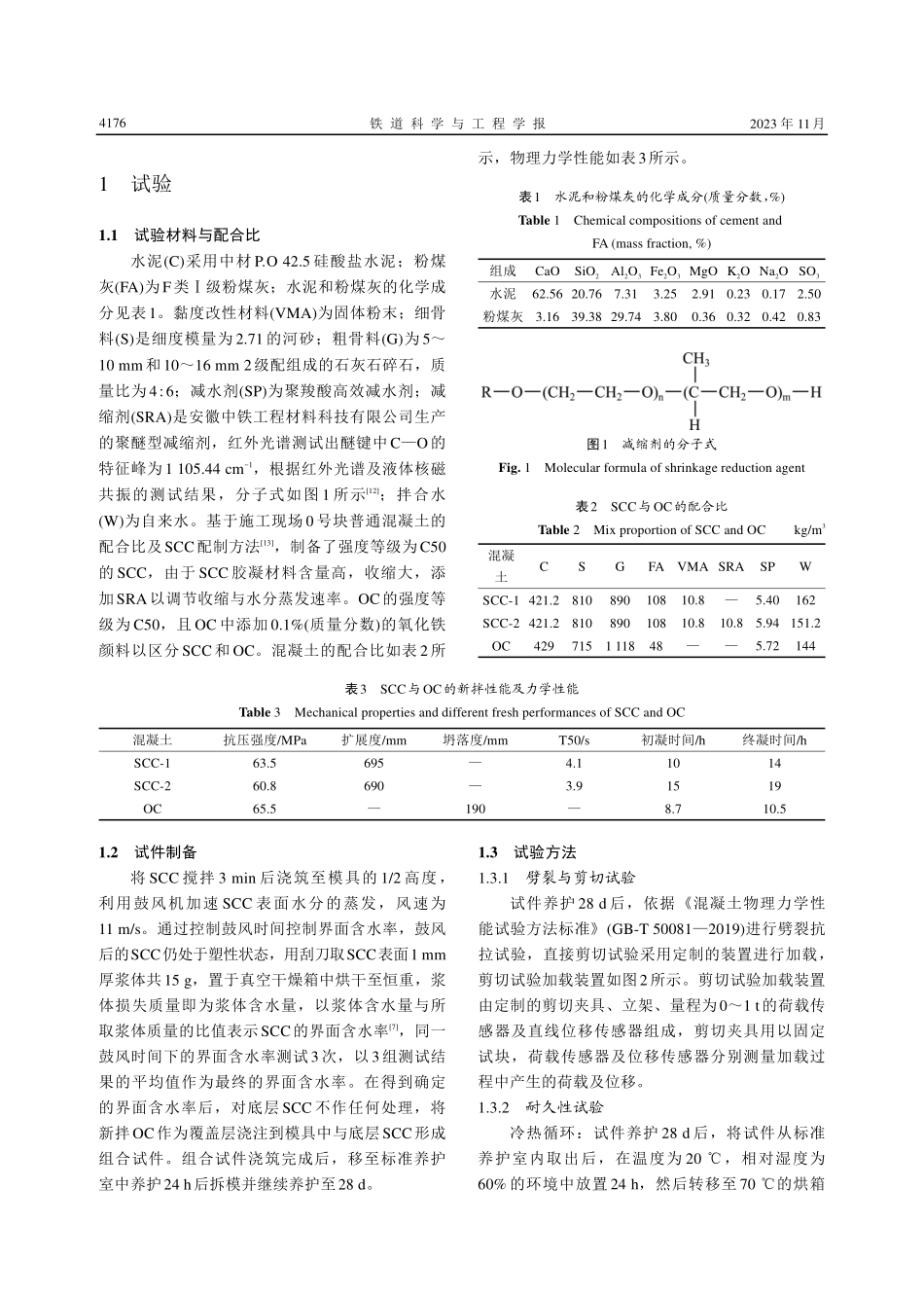

第20卷第11期2023年11月铁道科学与工程学报JournalofRailwayScienceandEngineeringVolume20Number11November2023界面含水率对现浇混凝土黏结性能的影响及机理元强1,2，陈若楠1,2，左胜浩1,2，陈乃武3，黄志斌3(1.中南大学土木工程学院，湖南长沙410075；2.高速铁路建造技术国家工程研究中心，湖南长沙410075；3.东南沿海铁路福建有限责任公司，福建福州350001)摘要：将自密实混凝土(SCC)与普通混凝土(OC)组合应用于连续梁桥0号块，可以解决底腹板混凝土振捣困难问题，还可以节约施工成本。为探究SCC与OC分层浇筑时2种混凝土界面的黏结力学性能及耐久服役性能，厘清SCC与OC组合应用于连续梁桥0号块的可行性。确定了力学性能与收缩性能相近的SCC的配合比，在此基础上，研究了界面含水率对SCC-OC分层浇筑试件的界面劈裂拉伸强度、直接剪切强度及氯离子渗透性的影响，模拟了冷热循环、干湿循环和冻融循环3种服役环境对界面黏结力学性能的影响。结合MIP及SEM多手段分析SCC-OC黏结界面处的孔隙结构特征及界面微观形貌，揭示了界面含水率对SCC-OC组合构件黏结力学及耐久性能的影响机理。结果表明：SCC与OC分层浇筑时需要确保界面含水率不能过低，界面含水率的降低会引起SCC-OC组合试件的孔隙率提高、微裂缝增大，导致黏结力学性能与抗氯离子渗透能力的降低。且界面含水率越低，SCC-OC组合试件在不同的环境下服役后产生的损伤越大。不同的服役环境对SCC-OC黏结界面的损伤程度不同，冻融循环对SCC-OC试样的黏结最不利，冷热循环引起的损伤最小。SCC中掺加减缩剂可以减少SCC内部水分的蒸发，对SCC-OC的黏结耐久性能具有一定的益处。关键词：自密实混凝土；普通混凝土；黏结性能；现浇混凝土；分层浇筑中图分类号：TU528文献标志码：A文章编号：1672-7029（2023）11-4174-11Effectandmechanismofinterfacialmoisturecontentonbondingpropertiesofcast-in-situconcreteYUANQiang1,2,CHENRuonan1,2,ZUOShenghao1,2,CHENNaiwu3,HUANGZhibin3(1.SchoolofCivilEngineering,CentralSouthUniversity,Changsha410075,China;2.NationalEngineeringResearchCenterofHigh-speedRailwayConstructionTechnology,Changsha410075,China;3.SoutheastCoastalRailwayFujianCo.,Ltd.,Fuzhou350001,China)Abstract:Theuseofself-compactingconcrete(SCC)andordinaryconcrete(OC)inthe0#blockofacontinuousgirderbridgesolvestheproblemofdifficultconcretevibratinginthebottomwebs...
