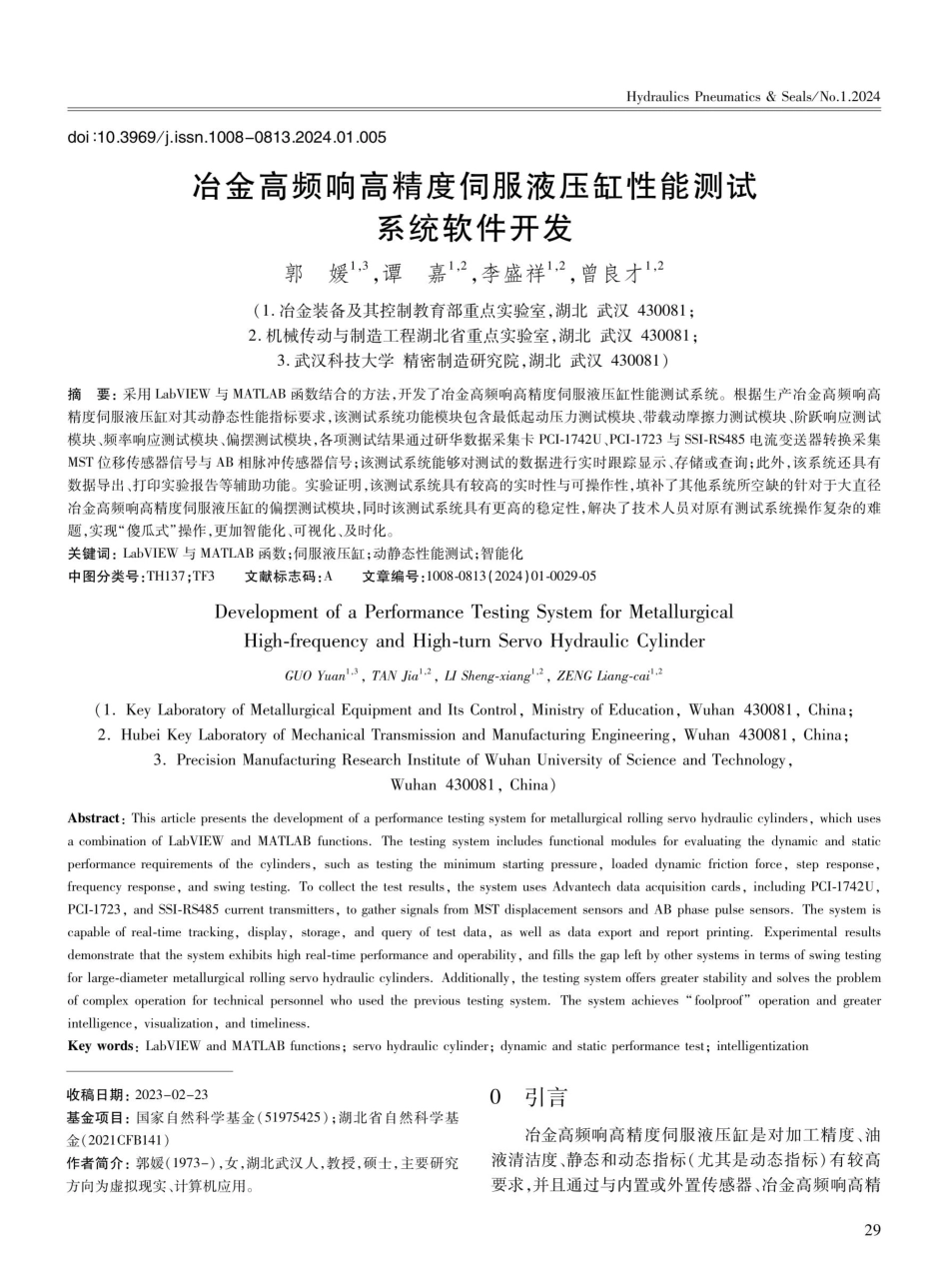

Wuhan430081,China)HydraulicsPneumatics&Seals/No.1.2024doi:10.3969/j.issn.1008-0813.2024.01.005冶金高频响高精度伺服液压缸性能测试系统软件开发郭媛13,谭嘉1-2,李盛祥1-2，曾良才1,2（1.治金装备及其控制教育部重点实验室，湖北武汉430081；2.机械传动与制造工程湖北省重点实验室，湖北武汉430081；3.武汉科技大学精密制造研究院，湖北武汉430081）摘要：采用LabVIEW与MATLAB函数结合的方法，开发了冶金高频响高精度伺服液压缸性能测试系统。根据生产冶金高频响高精度伺服液压缸对其动静态性能指标要求，该测试系统功能模块包含最低起动压力测试模块、带载动摩擦力测试模块、阶跃响应测试模块、频率响应测试模块、偏摆测试模块，各项测试结果通过研华数据采集卡PCI-1742U、PCI-1723与SSI-RS485电流变送器转换采集MST位移传感器信号与AB相脉冲传感器信号；该测试系统能够对测试的数据进行实时跟踪显示、存储或查询；此外，该系统还具有数据导出、打印实验报告等辅助功能。实验证明，该测试系统具有较高的实时性与可操作性，填补了其他系统所空缺的针对于大直径治金高频响高精度伺服液压缸的偏摆测试模块，同时该测试系统具有更高的稳定性，解决了技术人员对原有测试系统操作复杂的难题，实现“傻瓜式”操作,更加智能化、可视化、及时化。关键词：LabVIEW与MATLAB函数；伺服液压缸；动静态性能测试；智能化中图分类号：TH137;TF3(1.KeyLaboratoryofMetallurgicalEquipmentandItsControl,MinistryofEducation,Wuhan430081,China;2.HubeiKeyLaboratoryofMechanicalTransmissionandManufacturingEngineering,Wuhan430081,China;3.PrecisionManufacturingResearchInstituteofWuhanUniversityofScienceandTechnology,Abstract:Thisarticlepresentsthedevelopmentofaperformancetestingsystemformetallurgicalrollingservohydrauliccylinders,whichusesacombinationofLabVIEWandMATLABfunctions.Thetestingsystemincludesfunctionalmodulesforevaluatingthedynamicandstaticperformancerequirementsofthecylinders,suchastestingtheminimumstartingpressure,loadeddynamicfrictionforce,stepresponse,frequencyresponse,andswingtesting.Tocollectthetestresults,thesystemusesAdvantechdataacquisitioncards,includingPCI-1742U,PCI-1723,andSSI-RS485currenttransmitters,togathersignalsfromMSTdisplacementsensorsandABphasepulsesensors.Thesyst...
