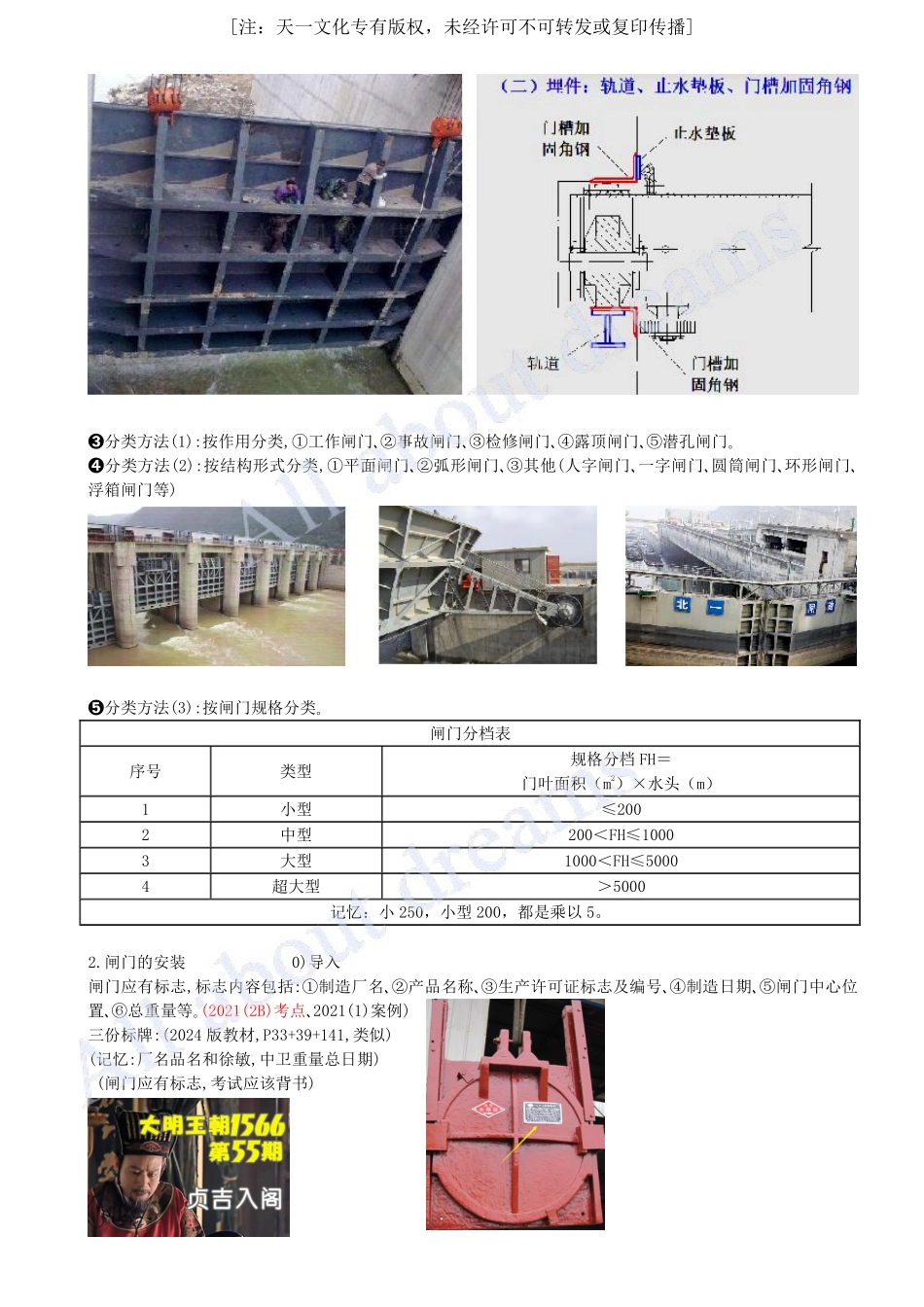

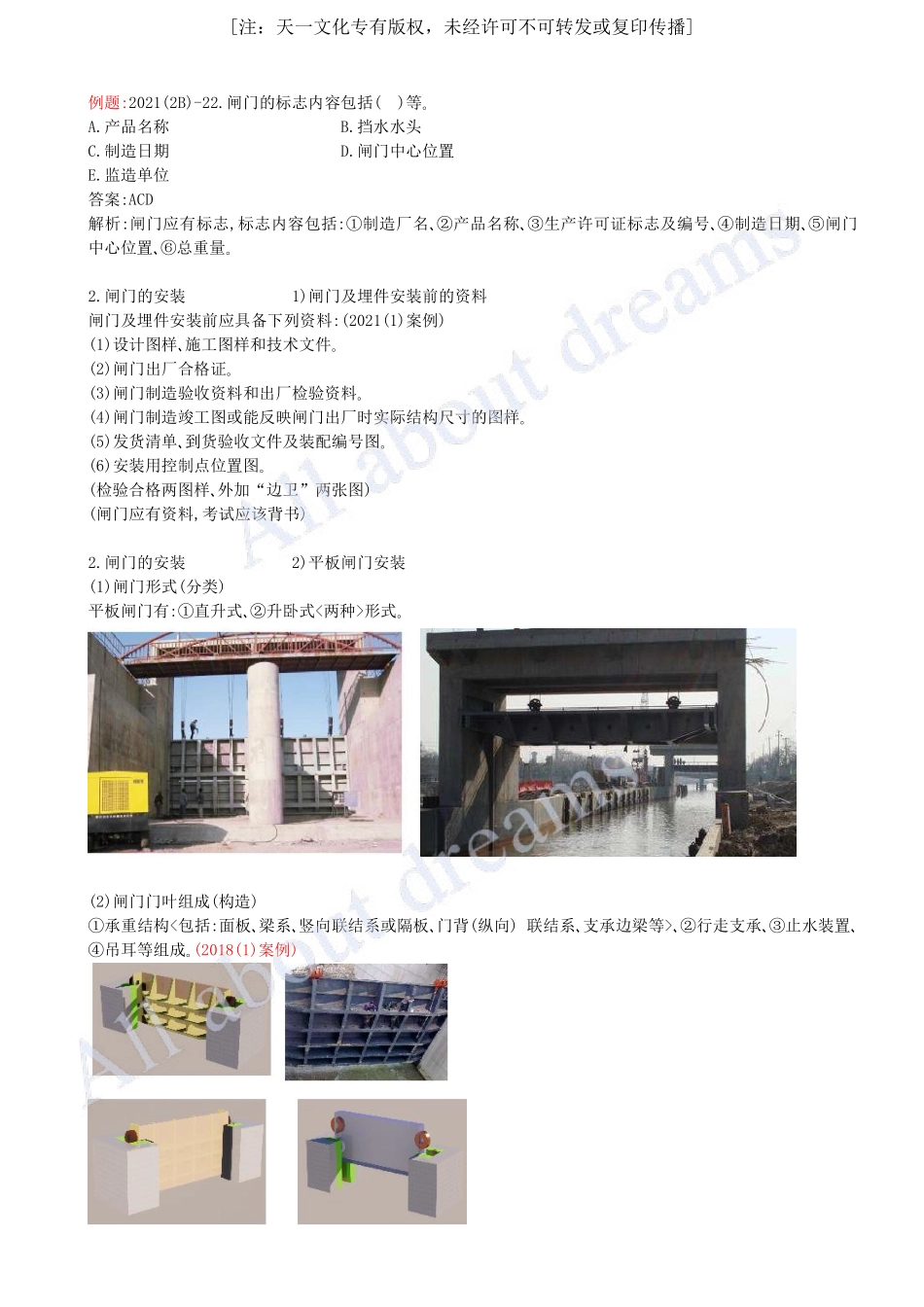

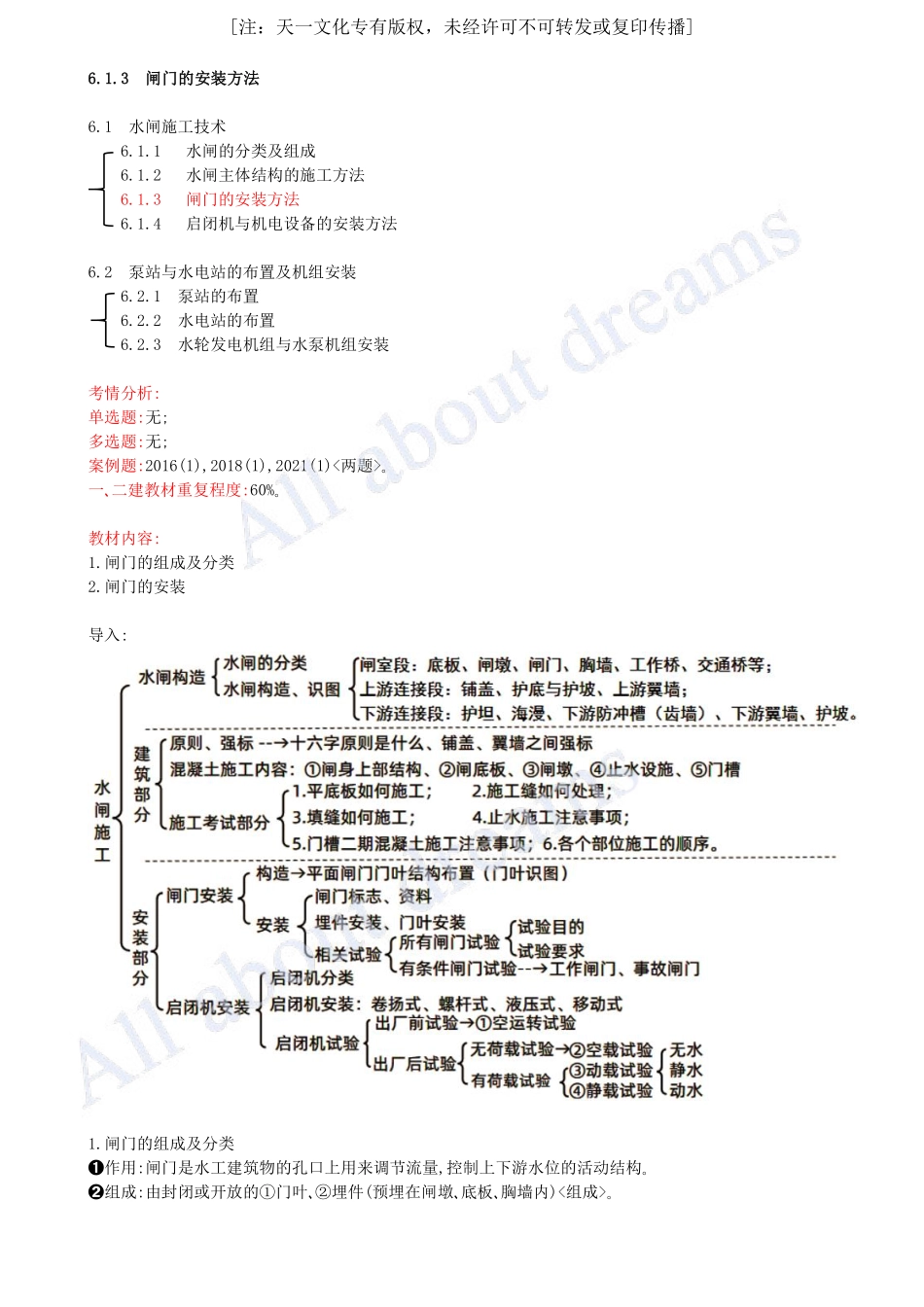

6.1.3闸门的安装方法6.1水闸施工技术6.1.1水闸的分类及组成6.1.2水闸主体结构的施工方法6.1.3闸门的安装方法6.1.4启闭机与机电设备的安装方法6.2泵站与水电站的布置及机组安装6.2.1泵站的布置6.2.2水电站的布置6.2.3水轮发电机组与水泵机组安装考情分析:单选题:无;多选题:无;案例题:2016(1),2018(1),2021(1)<两题>｡一､二建教材重复程度:60%｡教材内容:1.闸门的组成及分类2.闸门的安装导入:1.闸门的组成及分类➊作用:闸门是水工建筑物的孔口上用来调节流量,控制上下游水位的活动结构｡➋组成:由封闭或开放的①门叶､②埋件(预埋在闸墩､底板､胸墙内)<组成>｡[注：天一文化专有版权，未经许可不可转发或复印传播]➌分类方法(1):按作用分类,①工作闸门､②事故闸门､③检修闸门､④露顶闸门､⑤潜孔闸门｡➍分类方法(2):按结构形式分类,①平面闸门､②弧形闸门､③其他(人字闸门､一字闸门､圆筒闸门､环形闸门､浮箱闸门等)➎分类方法(3):按闸门规格分类｡闸门分档表序号类型规格分档FH＝门叶面积（m2）×水头（m）1小型≤2002中型200＜FH≤10003大型1000＜FH≤50004超大型＞5000记忆：小250，小型200，都是乘以5。2.闸门的安装0)导入闸门应有标志,标志内容包括:①制造厂名､②产品名称､③生产许可证标志及编号､④制造日期､⑤闸门中心位置､⑥总重量等｡(2021(2B)考点､2021(1)案例)三份标牌:(2024版教材,P33+39+141,类似)(记忆:厂名品名和徐敏,中卫重量总日期)(闸门应有标志,考试应该背书)[注：天一文化专有版权，未经许可不可转发或复印传播]例题:2021(2B)-22.闸门的标志内容包括()等｡A.产品名称B.挡水水头C.制造日期D.闸门中心位置E.监造单位答案:ACD解析:闸门应有标志,标志内容包括:①制造厂名､②产品名称､③生产许可证标志及编号､④制造日期､⑤闸门中心位置､⑥总重量｡2.闸门的安装1)闸门及埋件安装前的资料闸门及埋件安装前应具备下列资料:(2021(1)案例)(1)设计图样､施工图样和技术文件｡(2)闸门出厂合格证｡(3)闸门制造验收资料和出厂检验资料｡(4)闸门制造竣工图或能反映闸门出厂时实际结构尺寸的图样｡(5)发货清单､到货验收文件及装配编号图｡(6)安装用控制点位置图｡(检验合格两图样､外加“边卫”两张图)(闸门应有资料,考试应该背书)2.闸门的安装2)平板闸门安装(1)闸门形式(分类)平板闸门有:①直升式､②升卧式<两种>形式｡(2)闸门门叶组成(构造)①承重结构<包括:面板､梁系､竖向联结系或隔板､门背(纵向)联结系､支承边梁...
