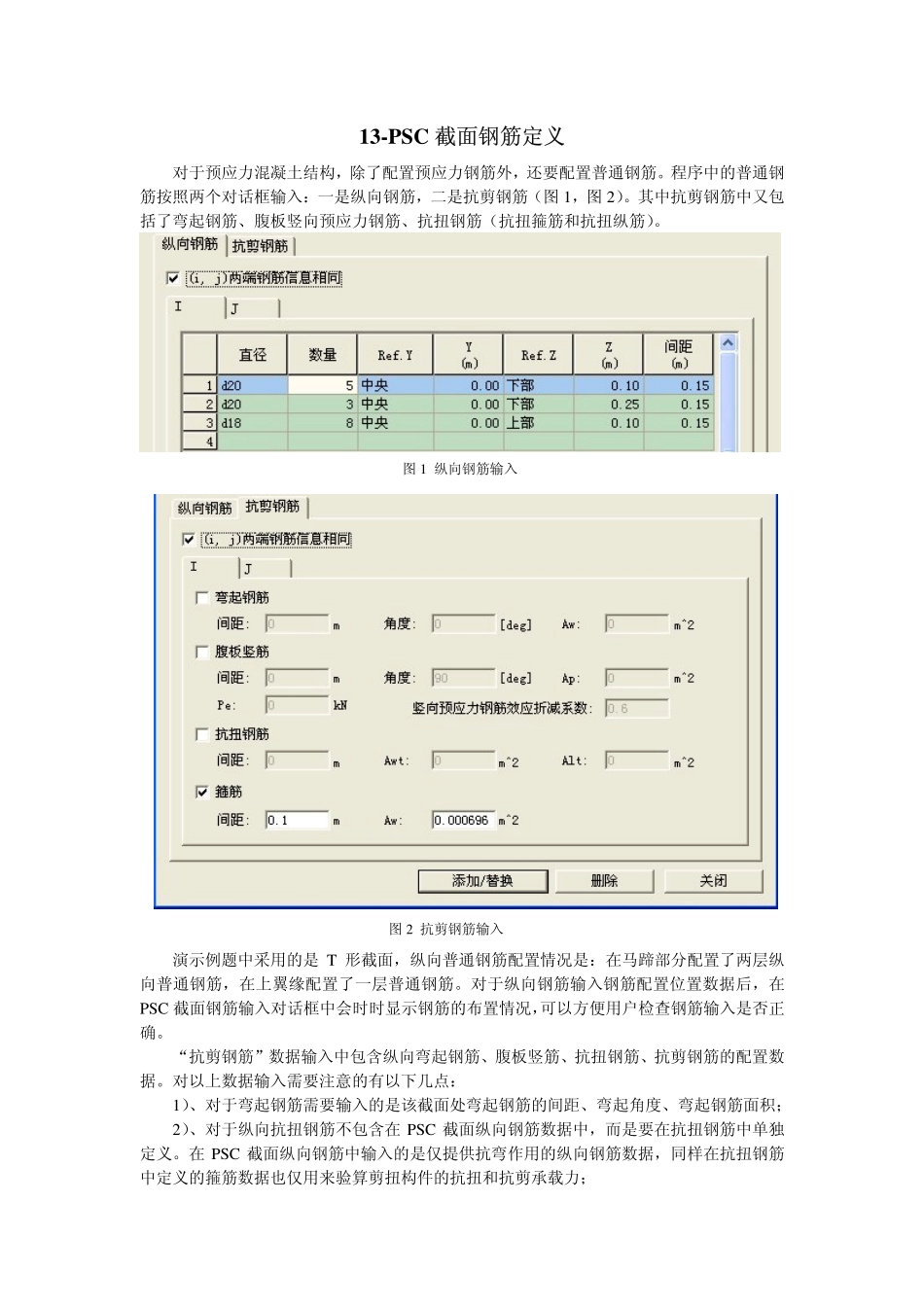

13-PSC截面钢筋定义对于预应力混凝土结构，除了配置预应力钢筋外，还要配置普通钢筋。程序中的普通钢筋按照两个对话框输入：一是纵向钢筋，二是抗剪钢筋（图1，图2）。其中抗剪钢筋中又包括了弯起钢筋、腹板竖向预应力钢筋、抗扭钢筋（抗扭箍筋和抗扭纵筋）。演示例题中采用的是T形截面，纵向普通钢筋配置情况是：在马蹄部分配置了两层纵向普通钢筋，在上翼缘配置了一层普通钢筋。对于纵向钢筋输入钢筋配置位置数据后，在PSC截面钢筋输入对话框中会时时显示钢筋的布置情况，可以方便用户检查钢筋输入是否正确。“抗剪钢筋”数据输入中包含纵向弯起钢筋、腹板竖筋、抗扭钢筋、抗剪钢筋的配置数据。对以上数据输入需要注意的有以下几点：1）、对于弯起钢筋需要输入的是该截面处弯起钢筋的间距、弯起角度、弯起钢筋面积；2）、对于纵向抗扭钢筋不包含在PSC截面纵向钢筋数据中，而是要在抗扭钢筋中单独定义。在PSC截面纵向钢筋中输入的是仅提供抗弯作用的纵向钢筋数据，同样在抗扭钢筋中定义的箍筋数据也仅用来验算剪扭构件的抗扭和抗剪承载力；图1纵向钢筋输入图2抗剪钢筋输入3）、在箍筋数据定义中输入的是提高斜截面抗剪承载能力的箍筋数据；4）、对于所有的箍筋数据输入的都是单肢箍筋截面积，程序计算时会按双肢箍筋进行计算。因此对截面可能配置多肢箍筋的情况要先将多肢箍筋面积按双肢箍筋面积进行换算后输入换算后的单肢箍筋面积。配置了纵向普通钢筋后在分析中如果要考虑普通钢筋对截面刚度的影响以及对结构承载能力的影响就要在“分析—主控数据”中选择“在计算截面刚度时考虑钢筋”。否则程序在计算过程中不考虑纵向普通钢筋对截面刚度和结构承载能力的影响。图3分析主控数据
