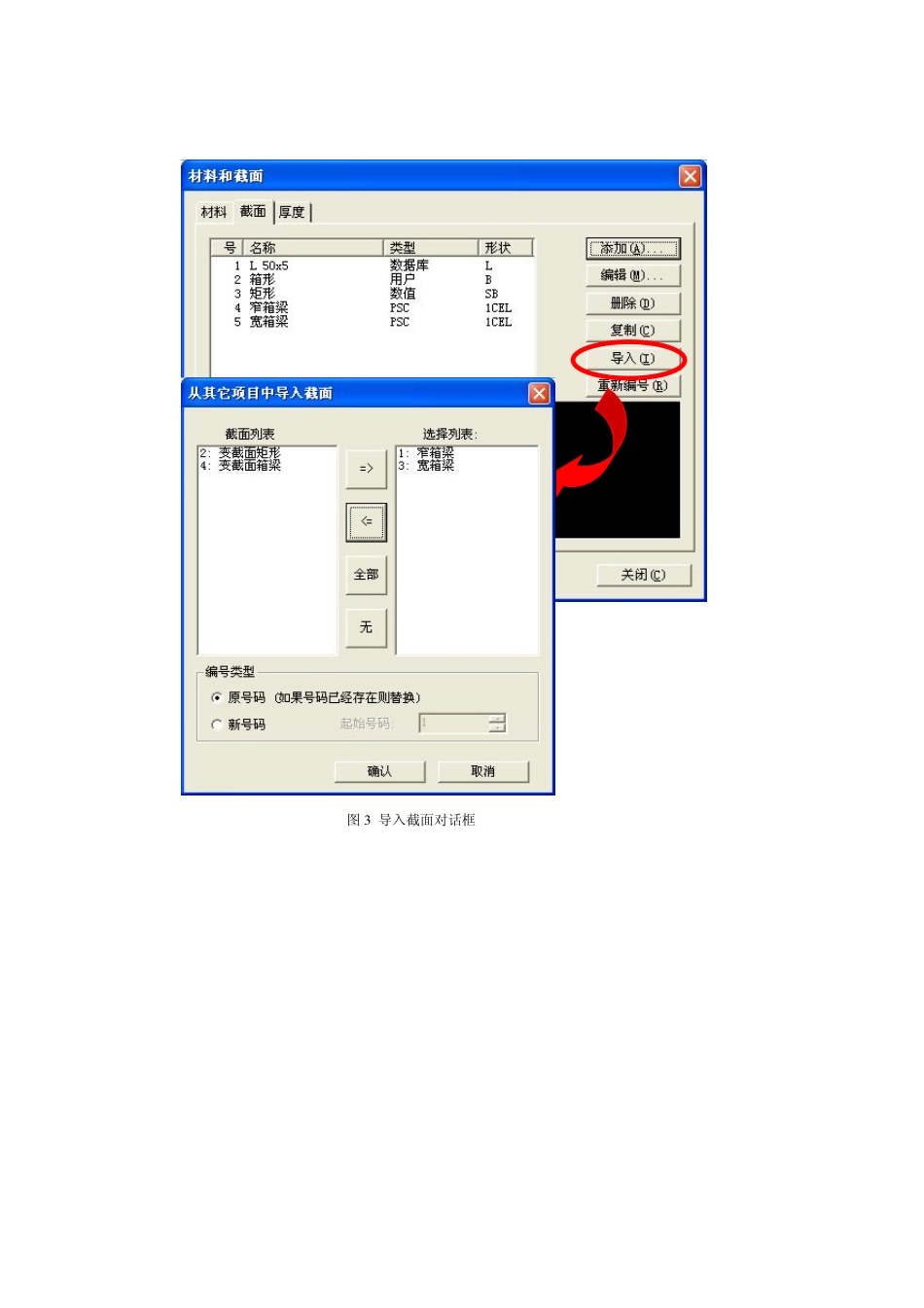

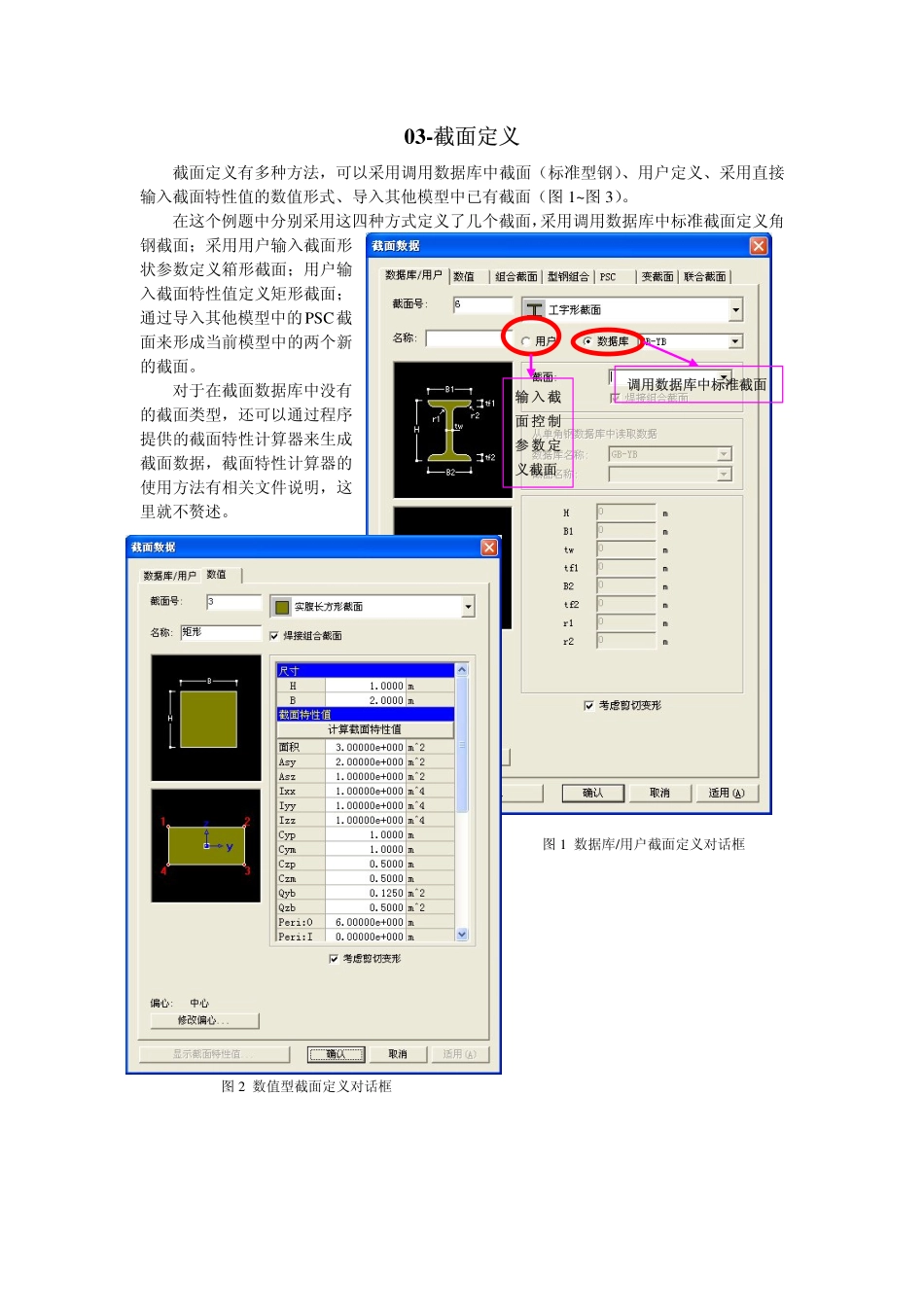

03-截面定义截面定义有多种方法，可以采用调用数据库中截面（标准型钢）、用户定义、采用直接输入截面特性值的数值形式、导入其他模型中已有截面（图1~图3）。在这个例题中分别采用这四种方式定义了几个截面，采用调用数据库中标准截面定义角钢截面；采用用户输入截面形状参数定义箱形截面；用户输入截面特性值定义矩形截面；通过导入其他模型中的PSC截面来形成当前模型中的两个新的截面。对于在截面数据库中没有的截面类型，还可以通过程序提供的截面特性计算器来生成截面数据，截面特性计算器的使用方法有相关文件说明，这里就不赘述。图1数据库/用户截面定义对话框调用数据库中标准截面输入截面控制参数定义截面图2数值型截面定义对话框图3导入截面对话框
