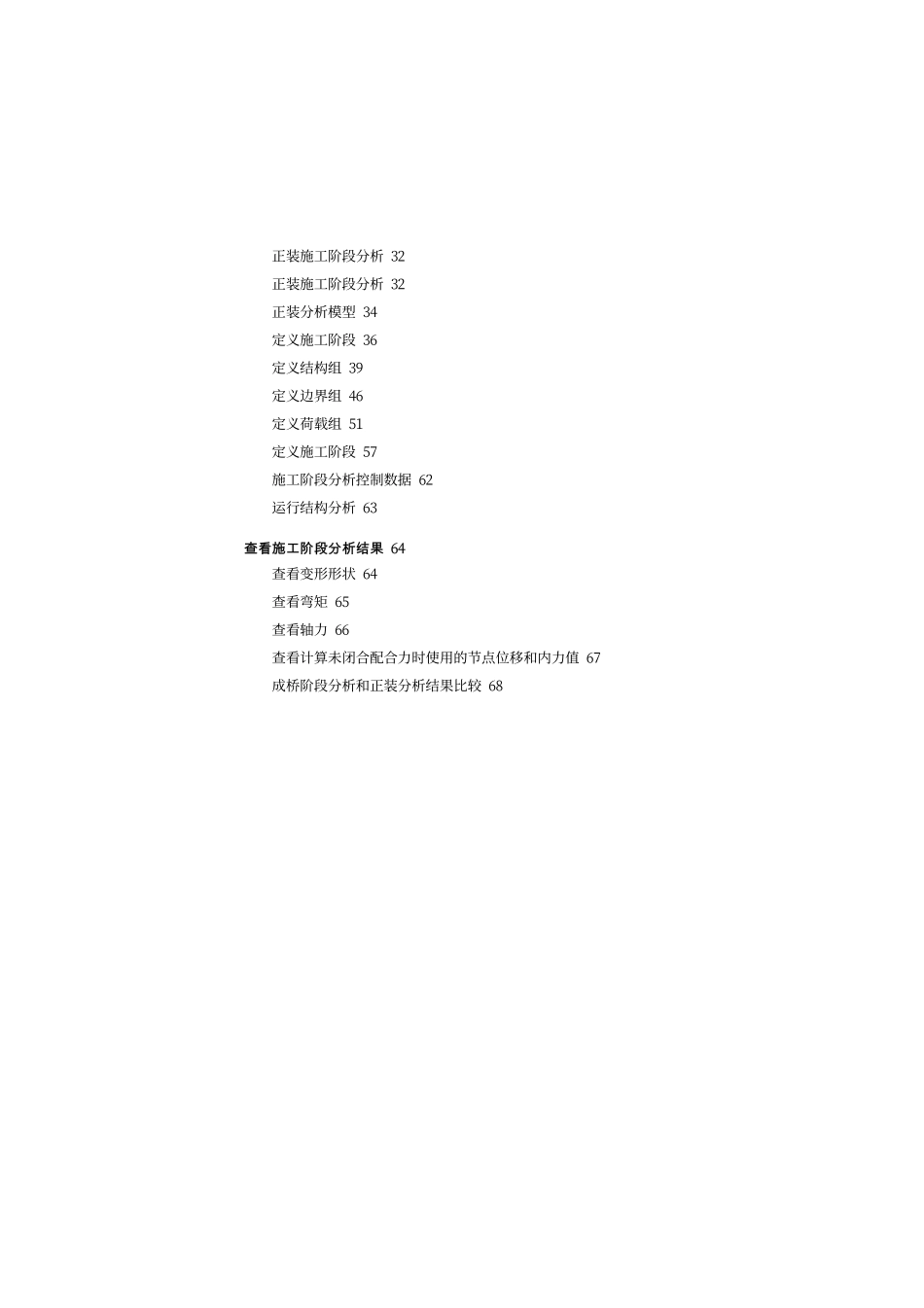

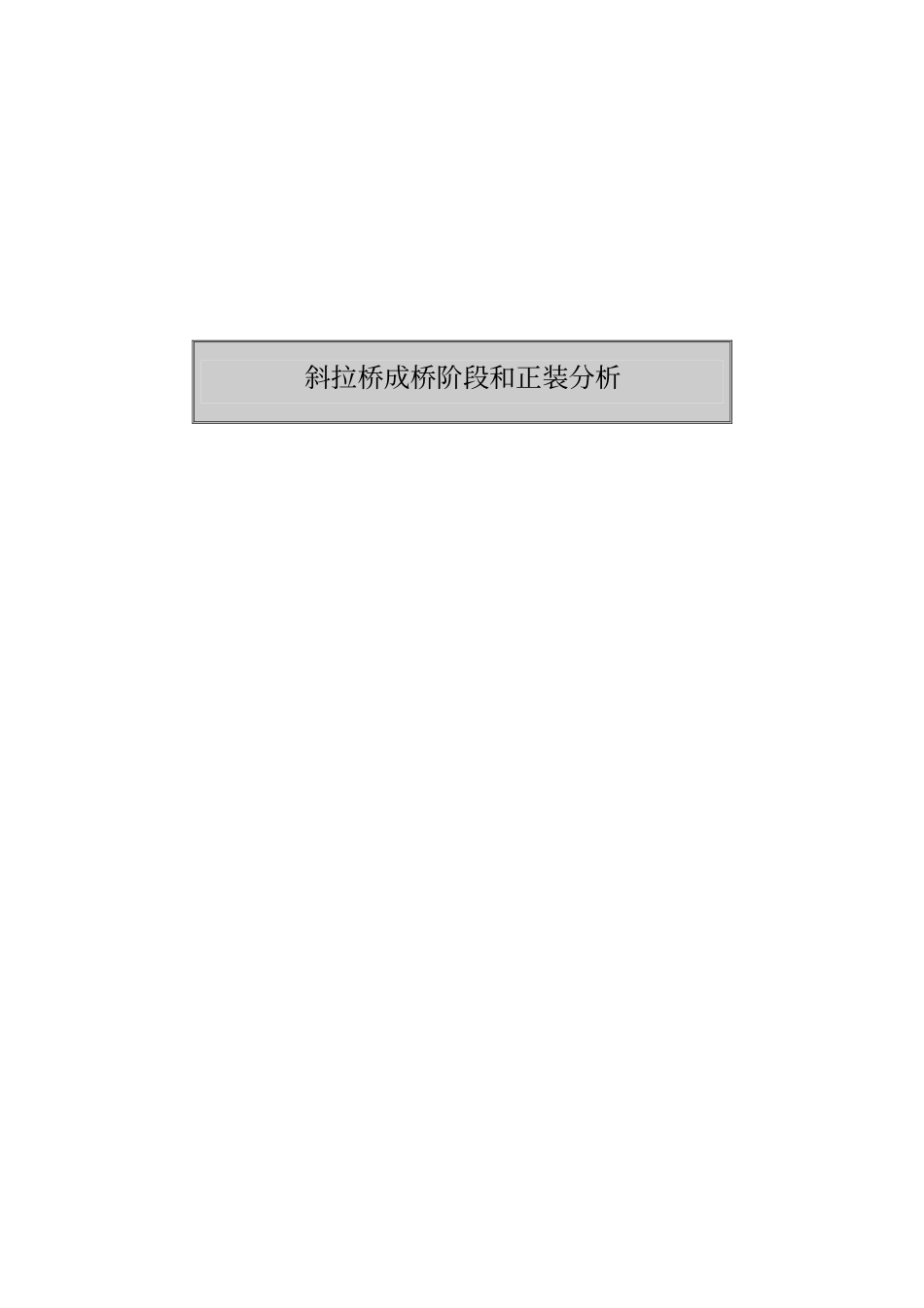

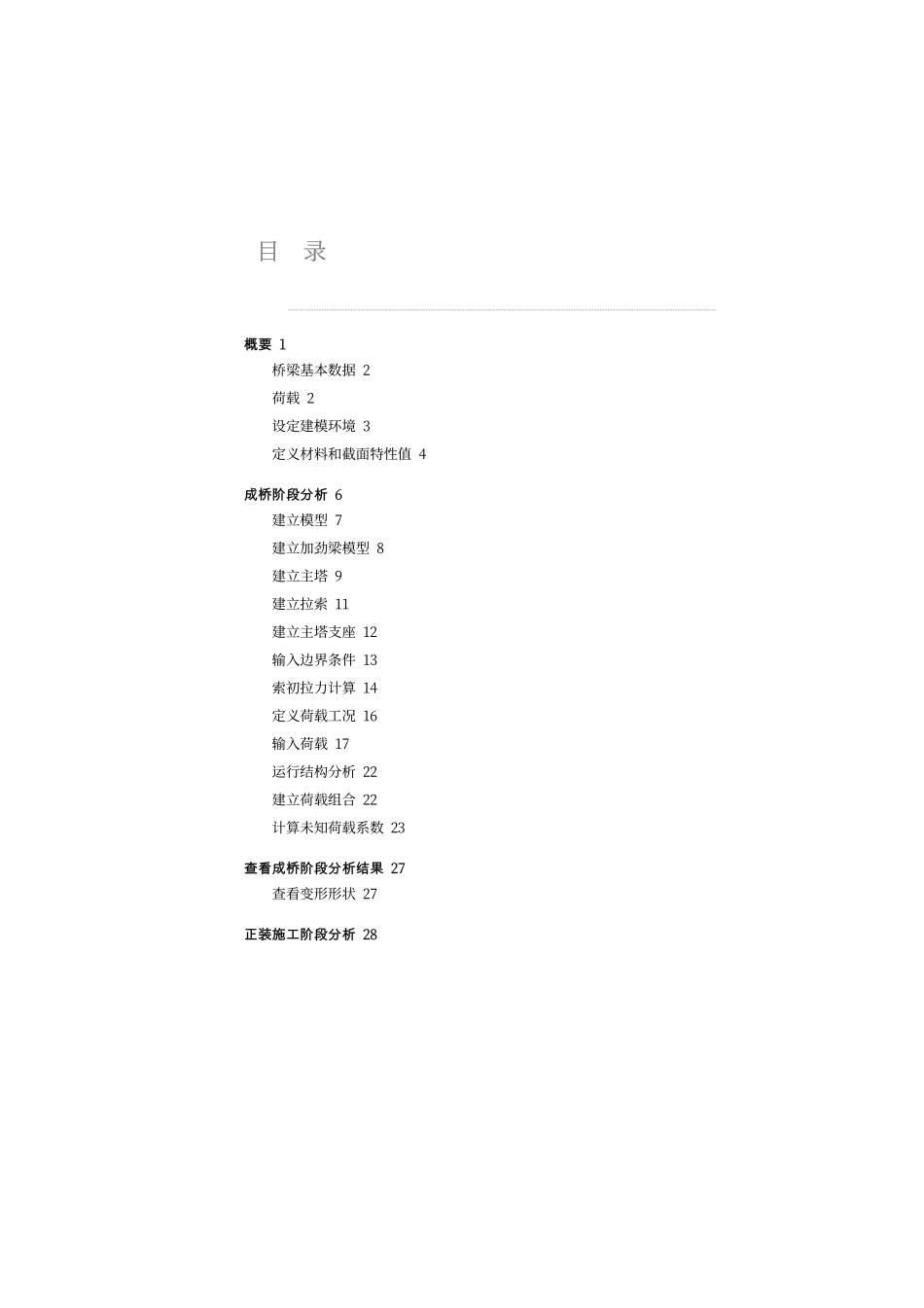

斜拉桥成桥阶段和正装分析目录概要1桥梁基本数据2荷载2设定建模环境3定义材料和截面特性值4成桥阶段分析6建立模型7建立加劲梁模型8建立主塔9建立拉索11建立主塔支座12输入边界条件13索初拉力计算14定义荷载工况16输入荷载17运行结构分析22建立荷载组合22计算未知荷载系数23查看成桥阶段分析结果27查看变形形状27正装施工阶段分析28正装施工阶段分析32正装施工阶段分析32正装分析模型34定义施工阶段36定义结构组39定义边界组46定义荷载组51定义施工阶段57施工阶段分析控制数据62运行结构分析63查看施工阶段分析结果64查看变形形状64查看弯矩65查看轴力66查看计算未闭合配合力时使用的节点位移和内力值67成桥阶段分析和正装分析结果比较68斜拉桥成桥阶段与正装分析概要斜拉桥是塔、拉索和加劲梁三种基本结构组成的缆索承重结构体系，桥形美观，且根据所选的索塔形式以及拉索的布置能够形成多种多样的结构形式，容易与周边环境融合，是符合环境设计理念的桥梁形式之一。为了决定安装拉索时的控制张拉力，首先要决定在成桥阶段恒载作用下的初始平衡状态，然后再按施工顺序进行施工阶段分析。一般进行斜拉桥分析时首先通过倒拆分析计算初张拉力，然后进行正装施工阶段分析。在本例题将介绍建立斜拉桥模型的方法、计算拉索初拉力的方法、施工阶段分析方法、采用未闭合配合力功能利用成桥阶段分析张力进行正装分析的方法。本例题中的桥梁模型为三跨连续斜拉桥（如图1），主跨110m、边跨跨经为40m。图1.斜拉桥分析模型斜拉桥成桥阶段与正装分析桥梁基本数据为了说明斜拉桥分析步骤，本例题采用了较简单的分析模型，可能与实际桥梁设计内容有所差异。本例题桥梁的基本数据如下。桥梁形式三跨连续斜拉桥桥梁跨经40.0m+110.0m+40.0m=190.0m桥梁高度主塔下部:20m，主塔上部:40m索主塔索主塔主梁40m110m40m主梁图2.立面图荷载分类荷载类型荷载值自重自重程序内部自动计算索初拉力初拉力荷载满足成桥阶段初始平衡状态的索初拉力�挂篮荷载节点荷载80tonf支座强制位移强制位移10cm�使用MIDAS/Civil软件内含的优化法则计算出索初拉力。斜拉桥成桥阶段与正装分析设定建模环境为了做斜拉桥成桥阶段分析首先打开新项目“cablestayed”为名保存文件，开始建立模型。单位体系设置为“m”和“tonf”。该单位体系可以根据输入的数据类型随时随意更换。文件/新项目文件/保存(cablestayed)工具/单位体系长度＞m；力＞tonf↵图3.设定建模环境及单位体系斜拉桥成桥阶段与正装...
