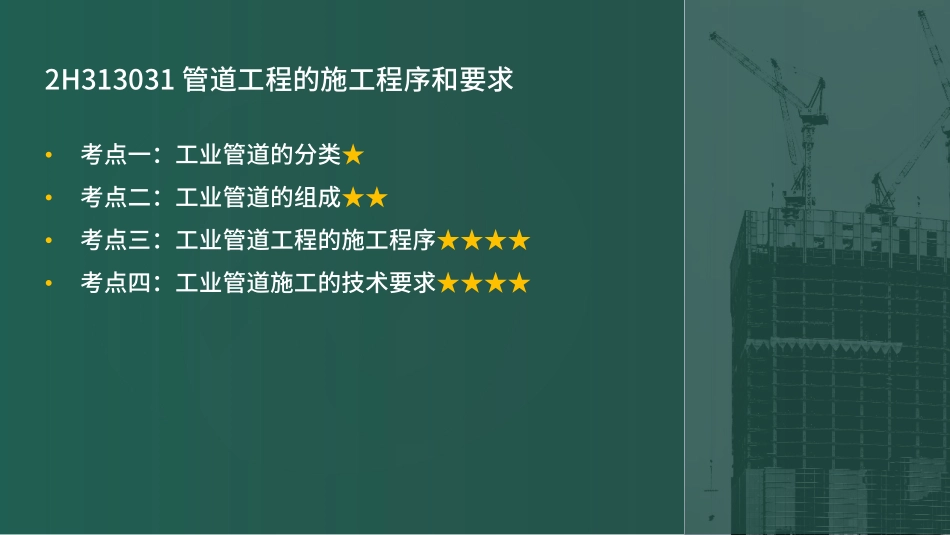

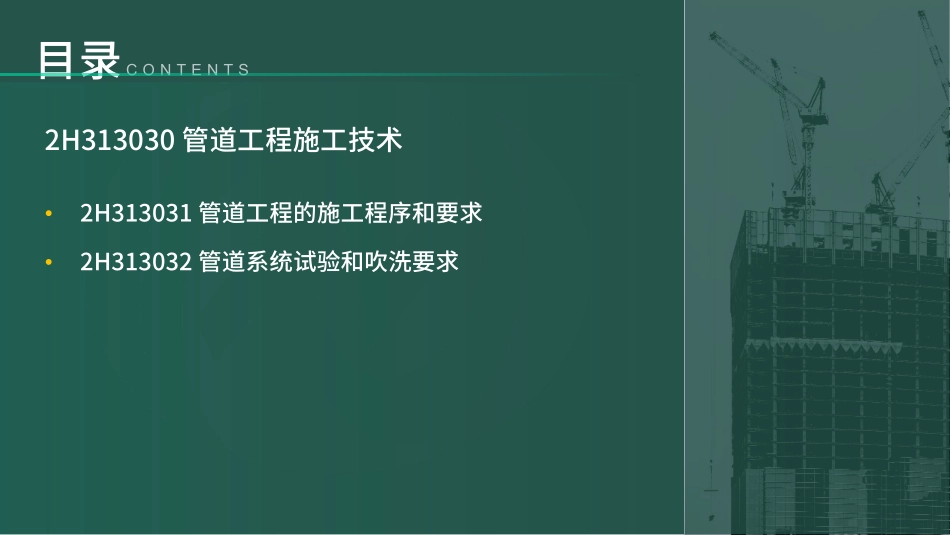

主讲人：黄老师基础精讲目录CONTENTS•2H313031管道工程的施工程序和要求•2H313032管道系统试验和吹洗要求2H313030管道工程施工技术•考点一：工业管道的分类★•考点二：工业管道的组成★★•考点三：工业管道工程的施工程序★★★★•考点四：工业管道施工的技术要求★★★★2H313031管道工程的施工程序和要求考点一：工业管道的分类★（一）按设计压力分类工业管道输送介质的压力范围很广，以设计压力为主要参数进行分类，可分为真空管道、低压管道、中压管道、高压管道和超高压管道。典型例题【真题-单选】按设计压力分类，压力参数为8MPa的工业管道是（）。A.低压管道B.中压管道C.高压管道D.超高压管道【参考答案】B考点二：工业管道的组成★★工业管道由管道组成件和管道支承件组成。（—）管道组成件管道组成件是用于连接或装配管道的元件。包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、疏水器、过滤器、管路中的节流装置、仪表和分离器等。（二）管道支承件将管道的自重、输送流体的重量、由于操作压力和温差所造成的荷载以及振动、风力、地震、雪载、冲击和位移应变引起的荷载等传递到管架结构上去的管道元件。包括吊杆、弹簧支吊架、恒力支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座、滑动支架、管吊、吊耳、卡环、管夹、U形夹和夹板等。管道支承件分为固定件和结构附件两类。典型例题【真题-多选】下列管道器件中，属于管道组成件的有（）。A.过滤器B.密封件C.疏水器D.紧固件E.锚固件【参考答案】ABCD考点三：工业管道工程的施工程序★★★★施工准备→配合土建预留、预埋、测量→管道、支架预制→附件、法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。考点四：工业管道施工的技术要求★★★★（一）管道施工前应具备的条件1.施工图纸和相关技术文件应齐全，并已按规定程序进行设计交底和图纸会审。2.施工组织设计或施工方案已经批准，已有适宜齐全的焊接工艺评定报告，编制批准了焊接作业指导书，并已进行技术和安全交底。3.施工人员已按有关规定考核合格。4.已办理工程开工文件。5.用于管道施工的机械、工器具应安全可靠；计量器具应检定合格并在有效期内。6.针对可能发生的生产安全事故，编制批准了应急处置方案。7.压力管道施工前，应向工程所在地的市场监督管...
