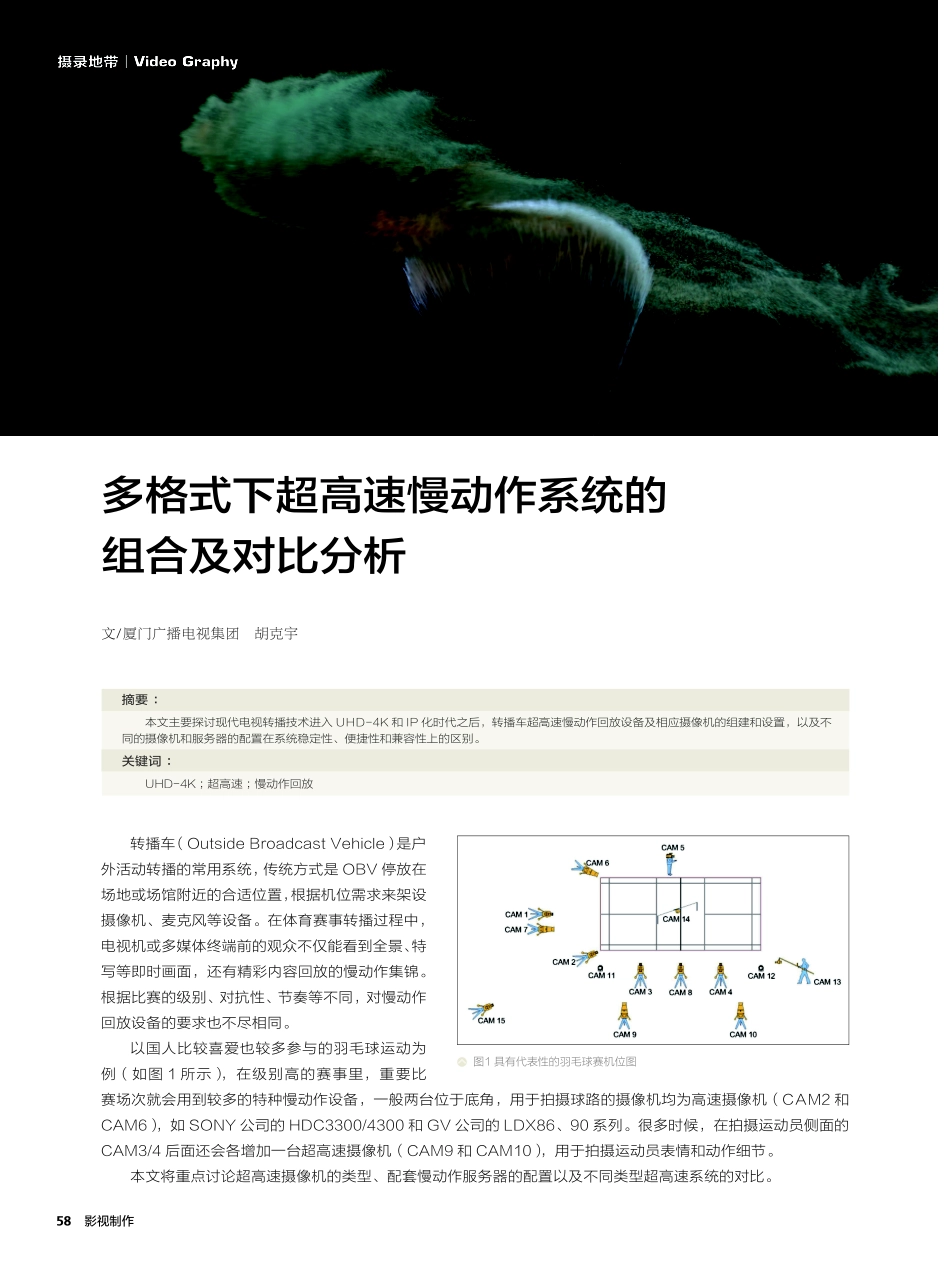

58影视制作摄录地带︱VideoGraphy多格式下超高速慢动作系统的组合及对比分析文/厦门广播电视集团胡克宇摘要：本文主要探讨现代电视转播技术进入UHD-4K和IP化时代之后，转播车超高速慢动作回放设备及相应摄像机的组建和设置，以及不同的摄像机和服务器的配置在系统稳定性、便捷性和兼容性上的区别。关键词：UHD-4K；超高速；慢动作回放转播车（OutsideBroadcastVehicle）是户外活动转播的常用系统，传统方式是OBV停放在场地或场馆附近的合适位置，根据机位需求来架设摄像机、麦克风等设备。在体育赛事转播过程中，电视机或多媒体终端前的观众不仅能看到全景、特写等即时画面，还有精彩内容回放的慢动作集锦。根据比赛的级别、对抗性、节奏等不同，对慢动作回放设备的要求也不尽相同。以国人比较喜爱也较多参与的羽毛球运动为例（如图1所示），在级别高的赛事里，重要比赛场次就会用到较多的特种慢动作设备，一般两台位于底角，用于拍摄球路的摄像机均为高速摄像机（CAM2和CAM6），如SONY公司的HDC3300/4300和GV公司的LDX86、90系列。很多时候，在拍摄运动员侧面的CAM3/4后面还会各增加一台超高速摄像机（CAM9和CAM10），用于拍摄运动员表情和动作细节。本文将重点讨论超高速摄像机的类型、配套慢动作服务器的配置以及不同类型超高速系统的对比。图1具有代表性的羽毛球赛机位图摄录地带︱VideoGraphy59影视制作摄录地带︱VideoGraphy1.目前主流的超高速摄像机在HD（1920X1080i/p）格式下，高速摄像机通常以三倍速来拍摄（75帧/秒），并将信号分为三路传输到慢动作回放设备，而超高速摄像机能以更高的速率捕捉画面，如比利时I-MOVIX公司的SprintCamVvsHD、日本iKegami公司的Hi-MotionII，最高拍摄帧率达到1000~2700fps，既可以使用独立的操作面板将信号传输给慢动作服务器，也可以通过协议使用服务器操作面板直接控制。进入UHD-4K时代后，情况发生了很大的变化。高速摄像机依然可以输出原生的4K分辨率3X信号，如GrassValley公司的LDX-150、Sony公司的HDC-3500V/5500V，搭配EVS最新的XT-VIA服务器，系统的接入和使用与HD时代无异。由于4K信号高带宽的需求，目前在主流电视转播领域上，能输出原生4K格式超高速信号的摄像机仅有Sony公司的HDC-4800，而且必须搭配专用的BPU-4800处理单元，并且如要组网使用，还需PWS-4500服务器。另一种思路则是继续使用HD格式的摄像机，输出超高速的信号给慢动作服务器，如Sony公司的HDC-5500、iKegami公司的UHK-X750，均...
