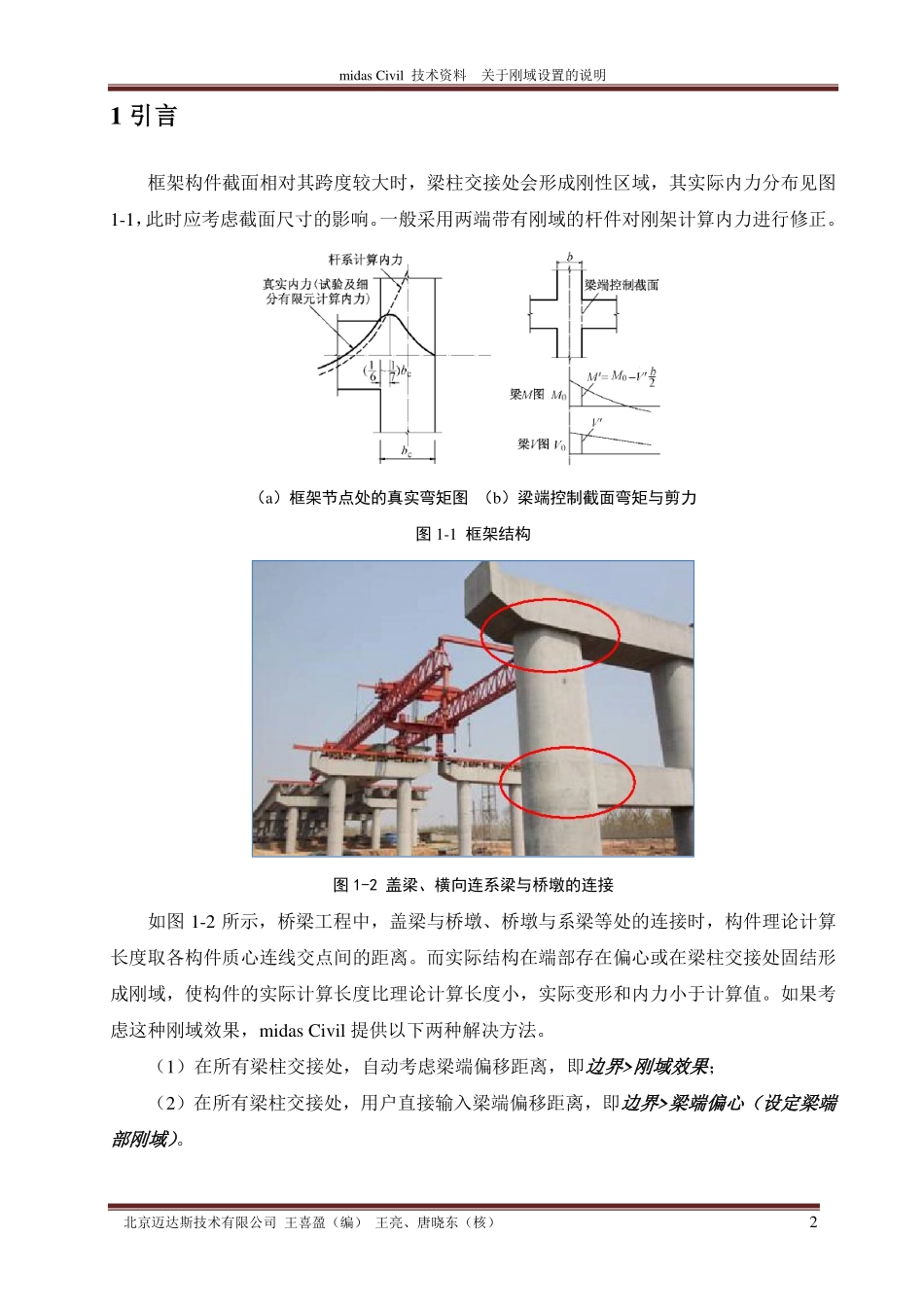

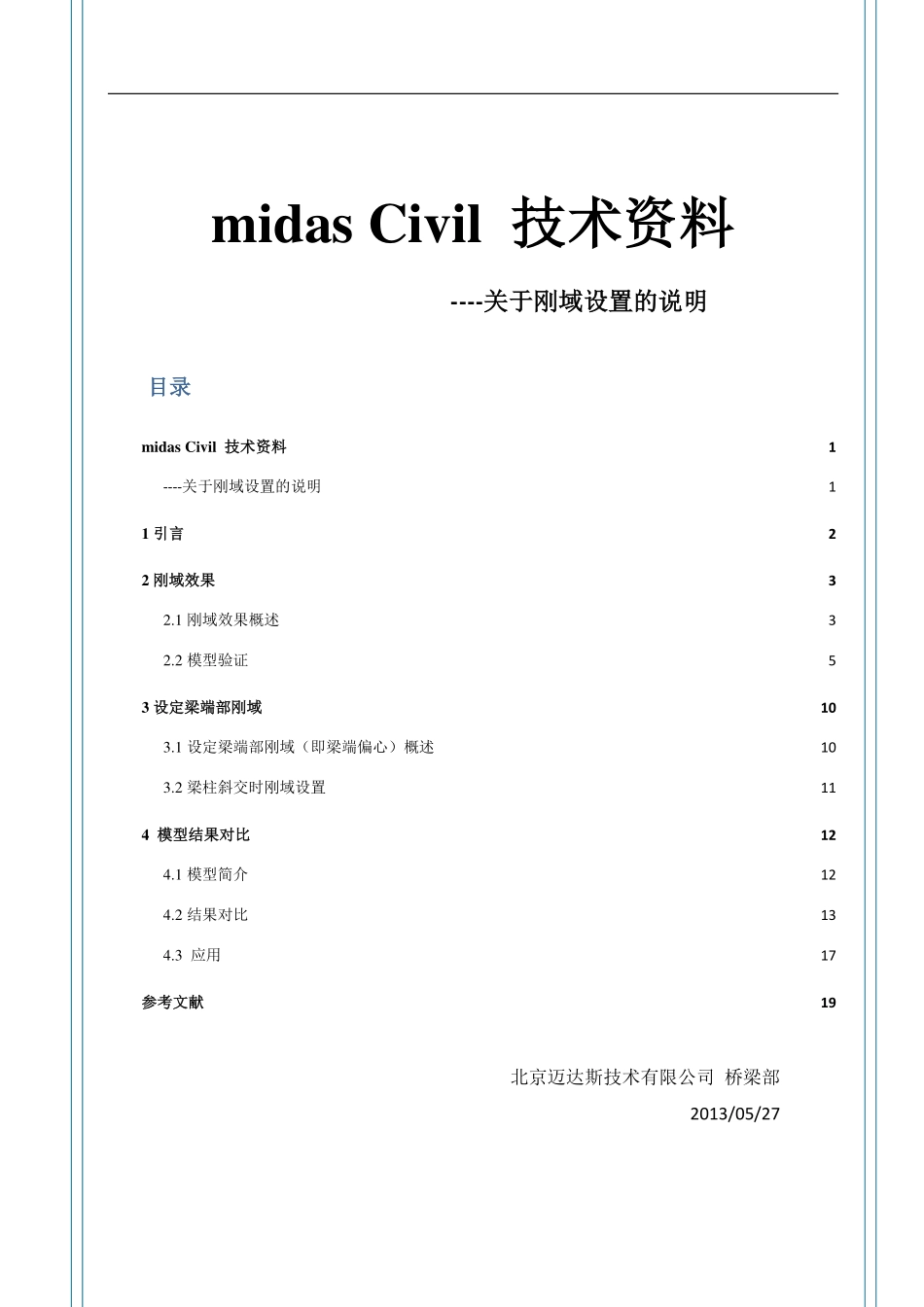

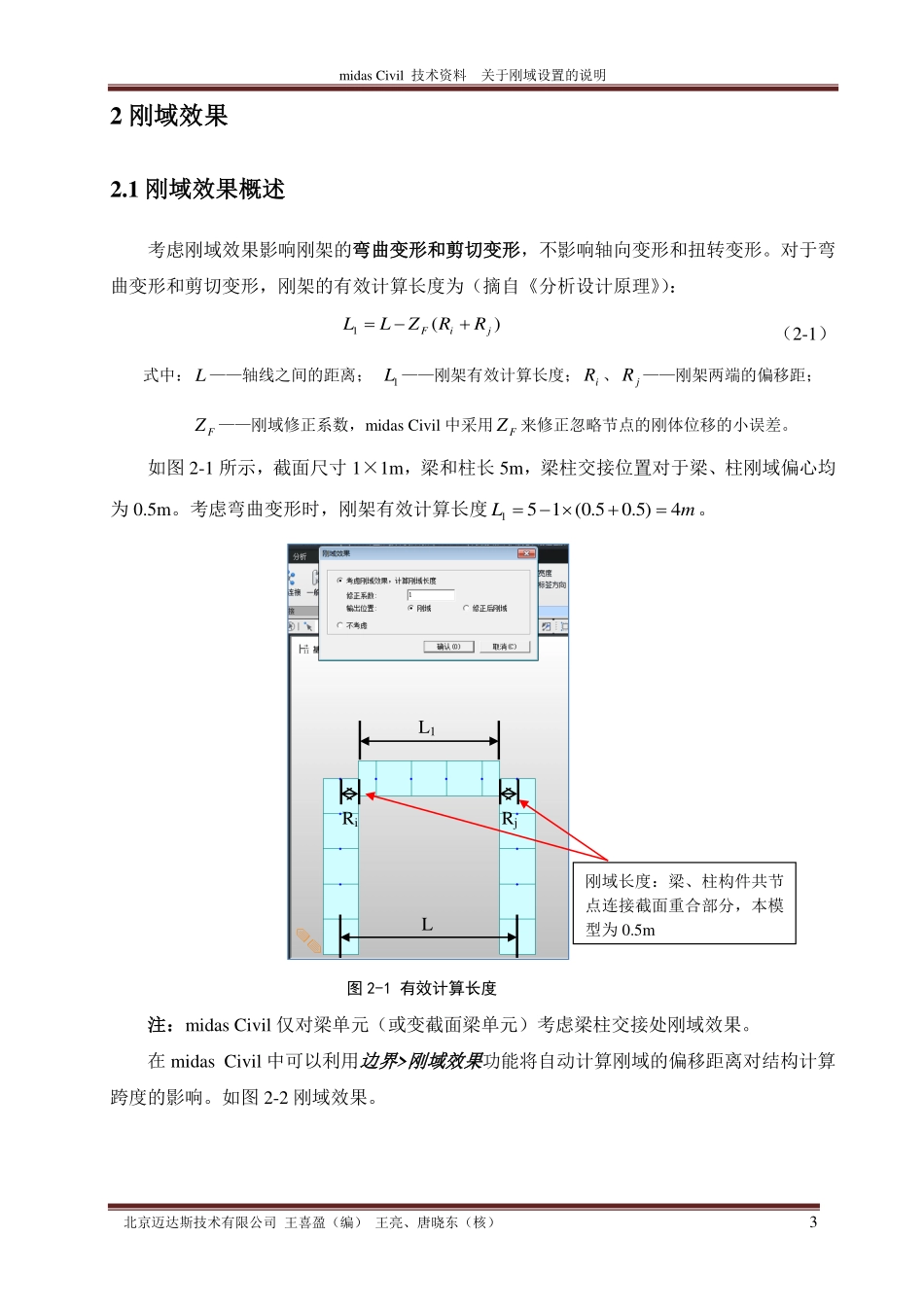

midasCivil技术资料----关于刚域设置的说明目录midasCivil技术资料1----关于刚域设置的说明11引言22刚域效果32.1刚域效果概述32.2模型验证53设定梁端部刚域103.1设定梁端部刚域（即梁端偏心）概述103.2梁柱斜交时刚域设置114模型结果对比124.1模型简介124.2结果对比134.3应用17参考文献19北京迈达斯技术有限公司桥梁部2013/05/27midasCivil技术资料关于刚域设置的说明北京迈达斯技术有限公司王喜盈（编）王亮、唐晓东（核）21引言框架构件截面相对其跨度较大时，梁柱交接处会形成刚性区域，其实际内力分布见图1-1，此时应考虑截面尺寸的影响。一般采用两端带有刚域的杆件对刚架计算内力进行修正。（a）框架节点处的真实弯矩图（b）梁端控制截面弯矩与剪力图1-1框架结构图1-2盖梁、横向连系梁与桥墩的连接如图1-2所示，桥梁工程中，盖梁与桥墩、桥墩与系梁等处的连接时，构件理论计算长度取各构件质心连线交点间的距离。而实际结构在端部存在偏心或在梁柱交接处固结形成刚域，使构件的实际计算长度比理论计算长度小，实际变形和内力小于计算值。如果考虑这种刚域效果，midasCivil提供以下两种解决方法。（1）在所有梁柱交接处，自动考虑梁端偏移距离，即边界>刚域效果；（2）在所有梁柱交接处，用户直接输入梁端偏移距离，即边界>梁端偏心（设定梁端部刚域）。midasCivil技术资料关于刚域设置的说明北京迈达斯技术有限公司王喜盈（编）王亮、唐晓东（核）32刚域效果2.1刚域效果概述考虑刚域效果影响刚架的弯曲变形和剪切变形，不影响轴向变形和扭转变形。对于弯曲变形和剪切变形，刚架的有效计算长度为（摘自《分析设计原理》）：)(1jiFRRZLL（2-1）式中：L——轴线之间的距离；1L——刚架有效计算长度；iR、jR——刚架两端的偏移距；FZ——刚域修正系数，midasCivil中采用FZ来修正忽略节点的刚体位移的小误差。如图2-1所示，截面尺寸1×1m，梁和柱长5m，梁柱交接位置对于梁、柱刚域偏心均为0.5m。考虑弯曲变形时，刚架有效计算长度mL4)5.05.0(151。图2-1有效计算长度注：midasCivil仅对梁单元（或变截面梁单元）考虑梁柱交接处刚域效果。在midasCivil中可以利用边界>刚域效果功能将自动计算刚域的偏移距离对结构计算跨度的影响。如图2-2刚域效果。LRiRjL1刚域长度：梁、柱构件共节点连接截面重合部分，本模型为0.5mmidasCivil技术资料关于刚域设置的说明北京迈达斯技术有限公司王喜盈（编）王亮、唐晓东（核）4图2-2刚域效果（a）...
