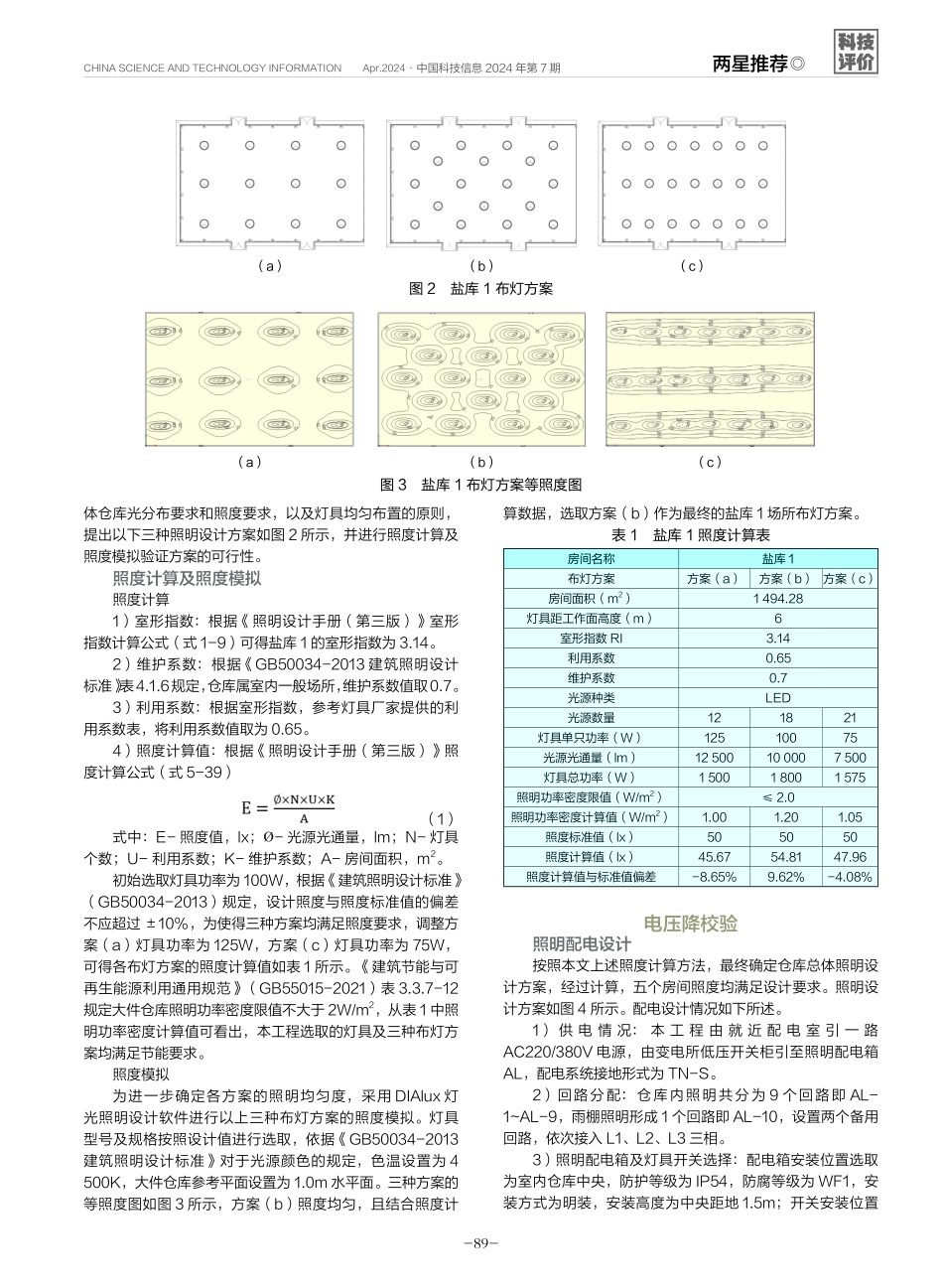

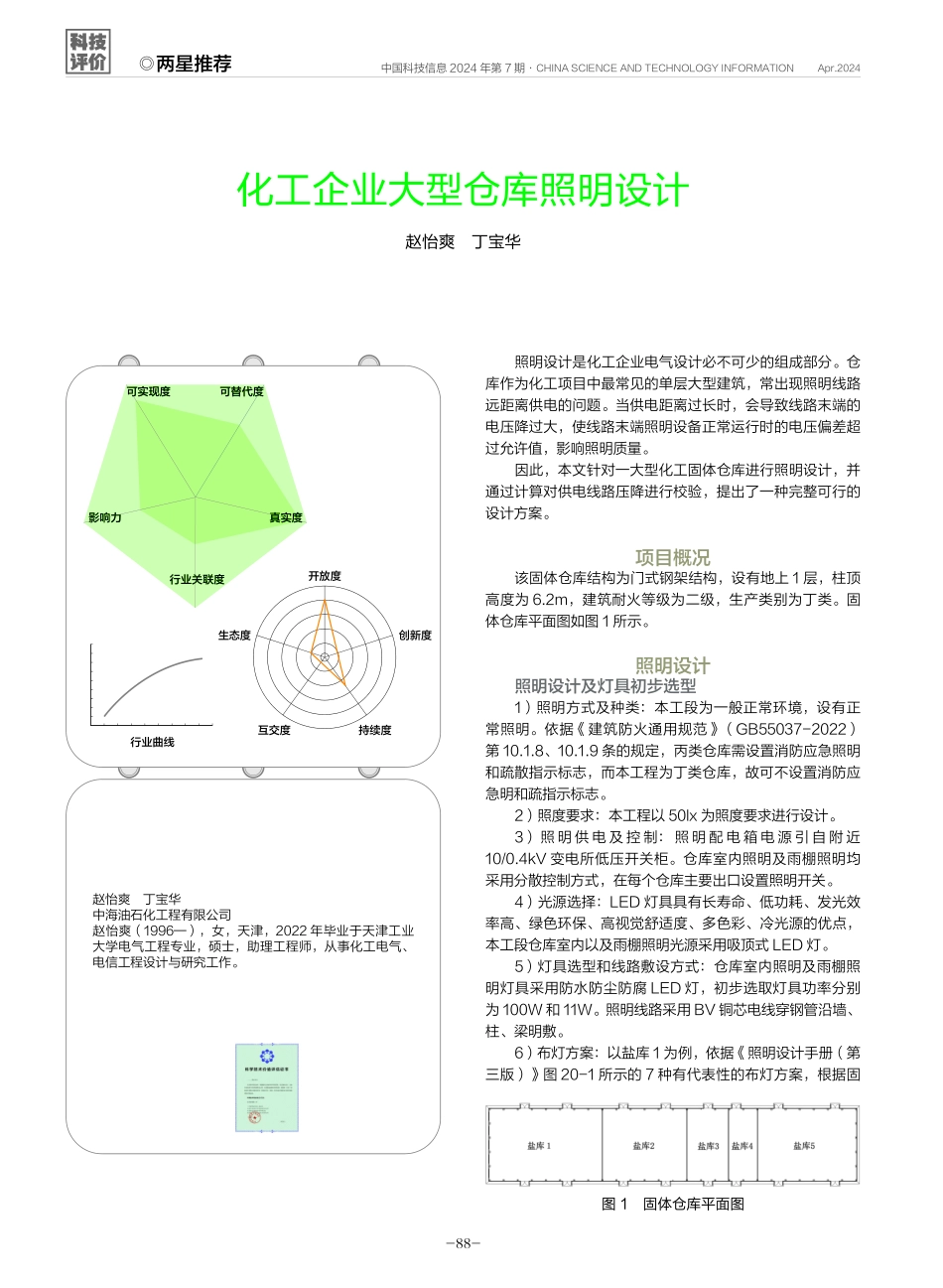

中国科技信息2024年第7期�CHINASCIENCEANDTECHNOLOGYINFORMATIONApr.2024-88-◎两星推荐照明设计是化工企业电气设计必不可少的组成部分。仓库作为化工项目中最常见的单层大型建筑，常出现照明线路远距离供电的问题。当供电距离过长时，会导致线路末端的电压降过大，使线路末端照明设备正常运行时的电压偏差超过允许值，影响照明质量。因此，本文针对一大型化工固体仓库进行照明设计，并通过计算对供电线路压降进行校验，提出了一种完整可行的设计方案。项目概况该固体仓库结构为门式钢架结构，设有地上1层，柱顶高度为6.2m，建筑耐火等级为二级，生产类别为丁类。固体仓库平面图如图1所示。照明设计照明设计及灯具初步选型1）照明方式及种类：本工段为一般正常环境，设有正常照明。依据《建筑防火通用规范》（GB55037-2022）第10.1.8、10.1.9条的规定，丙类仓库需设置消防应急照明和疏散指示标志，而本工程为丁类仓库，故可不设置消防应急明和疏指示标志。2）照度要求：本工程以50lx为照度要求进行设计。3）照明供电及控制：照明配电箱电源引自附近10/0.4kV变电所低压开关柜。仓库室内照明及雨棚照明均采用分散控制方式，在每个仓库主要出口设置照明开关。4）光源选择：LED灯具具有长寿命、低功耗、发光效率高、绿色环保、高视觉舒适度、多色彩、冷光源的优点，本工段仓库室内以及雨棚照明光源采用吸顶式LED灯。5）灯具选型和线路敷设方式：仓库室内照明及雨棚照明灯具采用防水防尘防腐LED灯，初步选取灯具功率分别为100W和11W。照明线路采用BV铜芯电线穿钢管沿墙、柱、梁明敷。6）布灯方案：以盐库1为例，依据《照明设计手册（第三版）》图20-1所示的7种有代表性的布灯方案，根据固行业曲线开放度创新度生态度互交度持续度可替代度影响力可实现度行业关联度真实度化工企业大型仓库照明设计赵怡爽丁宝华赵怡爽丁宝华中海油石化工程有限公司赵怡爽（1996—），女，天津，2022年毕业于天津工业大学电气工程专业，硕士，助理工程师，从事化工电气、电信工程设计与研究工作。图1固体仓库平面图-89-CHINASCIENCEANDTECHNOLOGYINFORMATIONApr.2024·中国科技信息2024年第7期两星推荐◎体仓库光分布要求和照度要求，以及灯具均匀布置的原则，提出以下三种照明设计方案如图2所示，并进行照度计算及照度模拟验证方案的可行性。照度计算及照度模拟照度计算1）室形指数：根据《照明设计手册（第三版）》室形指数计算公式（式1-9）可得盐库1的室形指数为3.14。...
