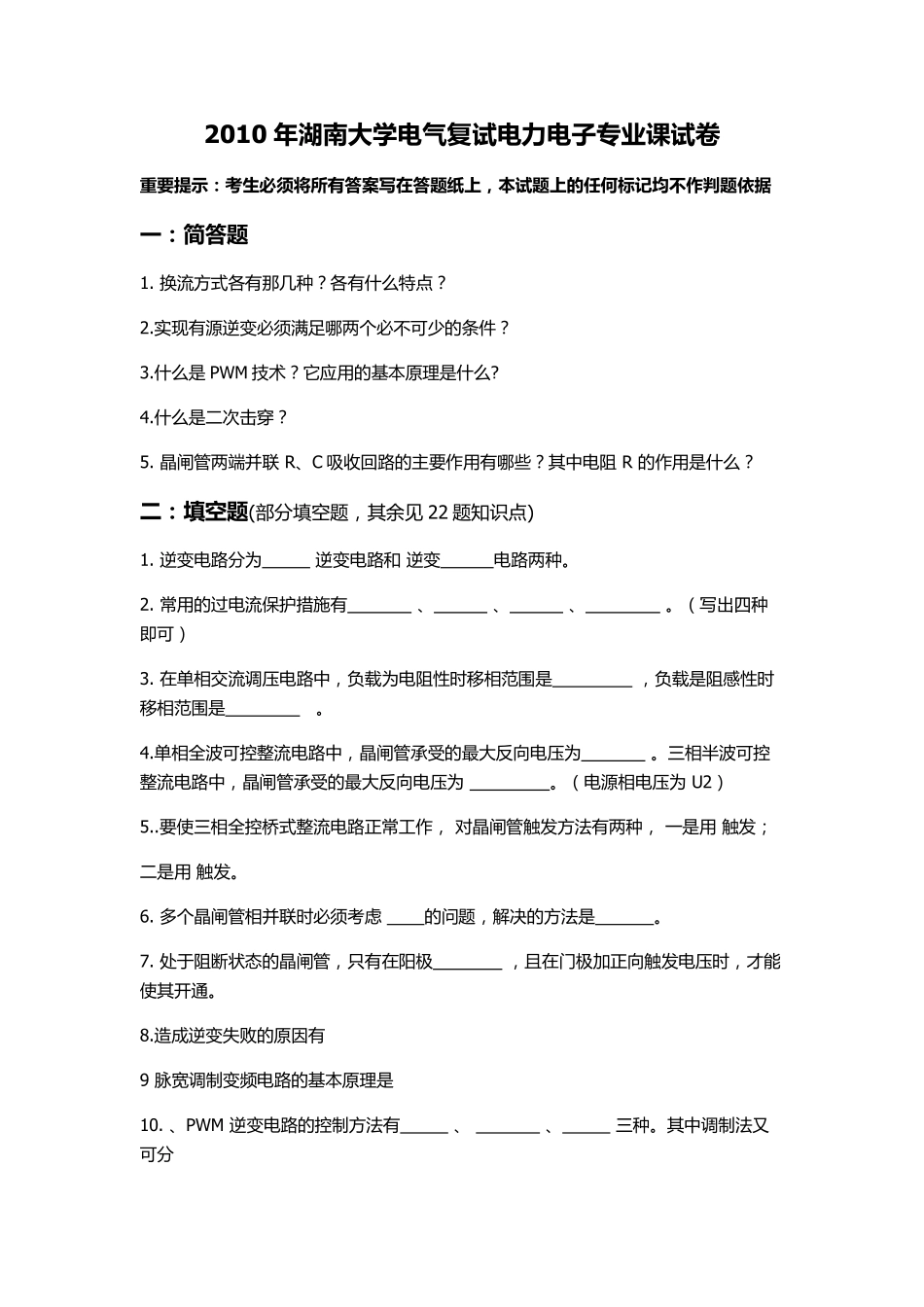

2010年湖南大学电气复试电力电子专业课试卷重要提示：考生必须将所有答案写在答题纸上，本试题上的任何标记均不作判题依据一：简答题1.换流方式各有那几种？各有什么特点？2.实现有源逆变必须满足哪两个必不可少的条件？3.什么是PWM技术？它应用的基本原理是什么?4.什么是二次击穿？5.晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？二：填空题(部分填空题，其余见22题知识点)1.逆变电路分为逆变电路和逆变电路两种。2.常用的过电流保护措施有、、、。（写出四种即可）3.在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是。4.单相全波可控整流电路中，晶闸管承受的最大反向电压为。三相半波可控整流电路中，晶闸管承受的最大反向电压为。（电源相电压为U2）5..要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用触发；二是用触发。6.多个晶闸管相并联时必须考虑的问题，解决的方法是。7.处于阻断状态的晶闸管，只有在阳极，且在门极加正向触发电压时，才能使其开通。8.造成逆变失败的原因有9脉宽调制变频电路的基本原理是10.、PWM逆变电路的控制方法有、、三种。其中调制法又可分三：计算题1.单相桥式全控整流电路，U2=120V，负载中R=2Ω，L值极大，反电势E=60V，当a=30o时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。2.三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当a=60o时，要求：(1),画出ud、id和IVT1的波形；(2)计算Ud、Id、IdT和IVT。3.三相桥式不可控整流电路中，阻感负载，U2=220V，R=5Ω，L=∞，XB=0.3Ω，计算Ud,Id，I2和γ的值，并作出Ud，iVD和i2的波形。4.220V，100A的电动机由三相半波可控整流电路拖动，整流变压器一次绕组和二次绕组电压为380V，200V，要求起动电流不超过200A，且当电流降到10A时还连续，求：（1），变压器的额定电压。（2），平波电抗器的电感。（3），晶闸管的电压，电流定额。四：分析题画出单相全桥逆变电路，并分析其工作原理。
