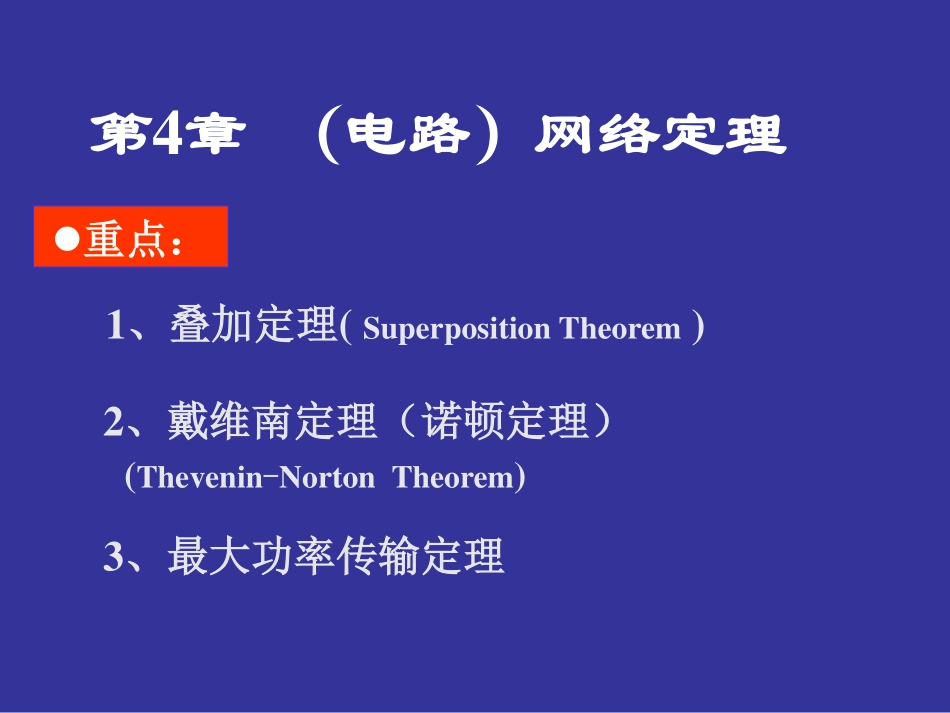

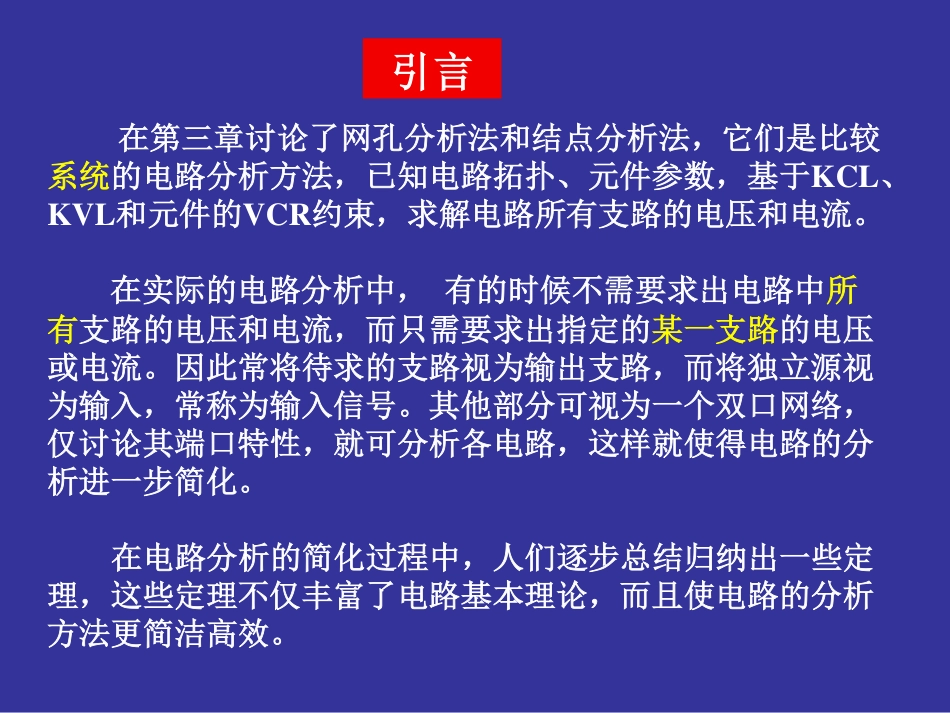

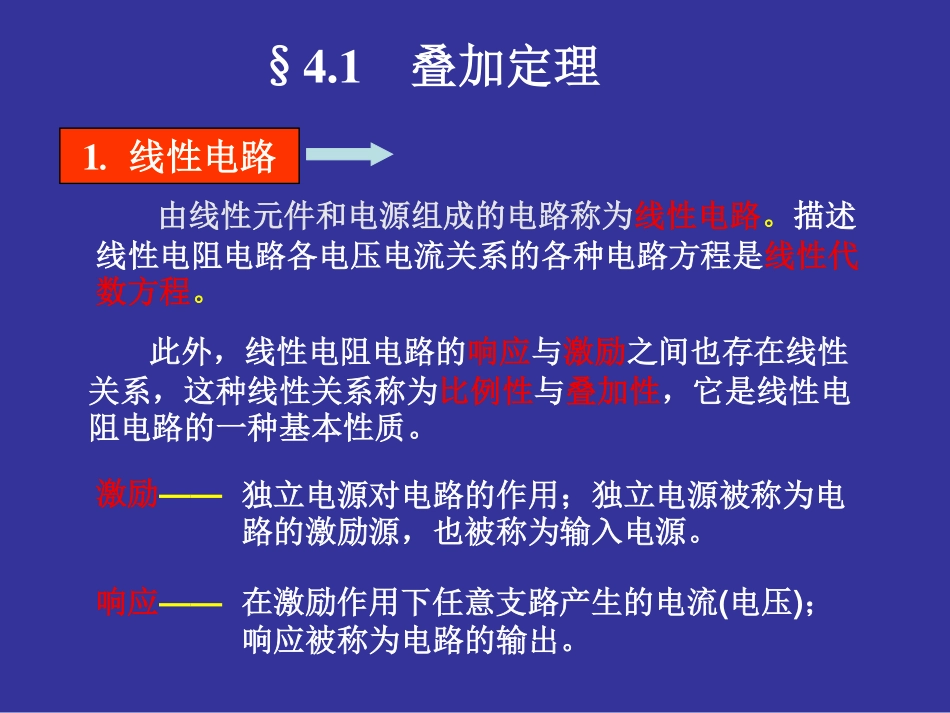

重点：2、戴维南定理（诺顿定理）(Thevenin-NortonTheorem)第4章（电路）网络定理1、叠加定理(SuperpositionTheorem)3、最大功率传输定理在第三章讨论了网孔分析法和结点分析法，它们是比较系统的电路分析方法，已知电路拓扑、元件参数，基于KCL、KVL和元件的VCR约束，求解电路所有支路的电压和电流。在实际的电路分析中，有的时候不需要求出电路中所有支路的电压和电流，而只需要求出指定的某一支路的电压或电流。因此常将待求的支路视为输出支路，而将独立源视为输入，常称为输入信号。其他部分可视为一个双口网络，仅讨论其端口特性，就可分析各电路，这样就使得电路的分析进一步简化。在电路分析的简化过程中，人们逐步总结归纳出一些定理，这些定理不仅丰富了电路基本理论，而且使电路的分析方法更简洁高效。引言§4.1叠加定理1.线性电路由线性元件和电源组成的电路称为线性电路。描述线性电阻电路各电压电流关系的各种电路方程是线性代数方程。此外，线性电阻电路的响应与激励之间也存在线性关系，这种线性关系称为比例性与叠加性，它是线性电阻电路的一种基本性质。激励——响应——独立电源对电路的作用；独立电源被称为电路的激励源，也被称为输入电源。在激励作用下任意支路产生的电流(电压)；响应被称为电路的输出。线性电路的比例性R1R2++_u2us_SS2122kuuRRRu若激励uS增大a倍，则响应u2也增大a倍。线性电路的叠加性如果线性电阻电路中存在多个独立电源，响应与激励之间存在比例性和叠加性。对于电路中只含有一个独立电源的线性电阻电路，响应与激励之间存在比例性。线性电路的叠加性R1R2++_u2us_i1i2is网孔方程SS2121uiRiRR1S212S211iRRRuRRi1''2'2S211S212112iiiRRRuRRikikiSS211022S21022SS1iRRRiiuRRiiu"i'其中R1R2++_u2us_i1i2is1''2'2S211S212iiiRRRuRRiR1R2++_us_'1i'2i'2uR1R2+_is''1i''2i''2u+S211022SiRRRiiu"1S21022SuRRiii'电流i2的叠加"'uuiRRRRuRRRu22S2121S2122S212022SuRRRuui'S2121022SiRRRRuuu"电压u2的叠加R1R2++_u2us_i1i2isR1R2++_us_'1i'2i'2uR1R2+_is''1i''2i''2u+0202''2'2S211S2121SSuiiiiiiRRRuRRi020222S2121S2122SSui"'uuuuiRRRRuRRRu从上可见:电流i2和电压u2均由两项相加而成。第一项i2和u2是该电路在独立电流源开路(iS=0)时，...
