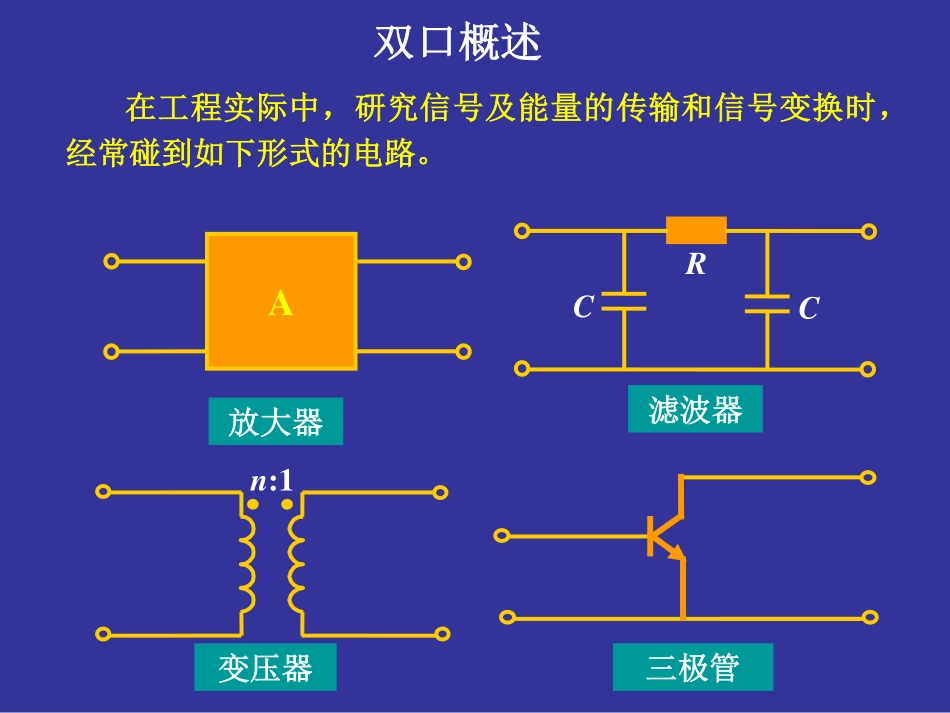

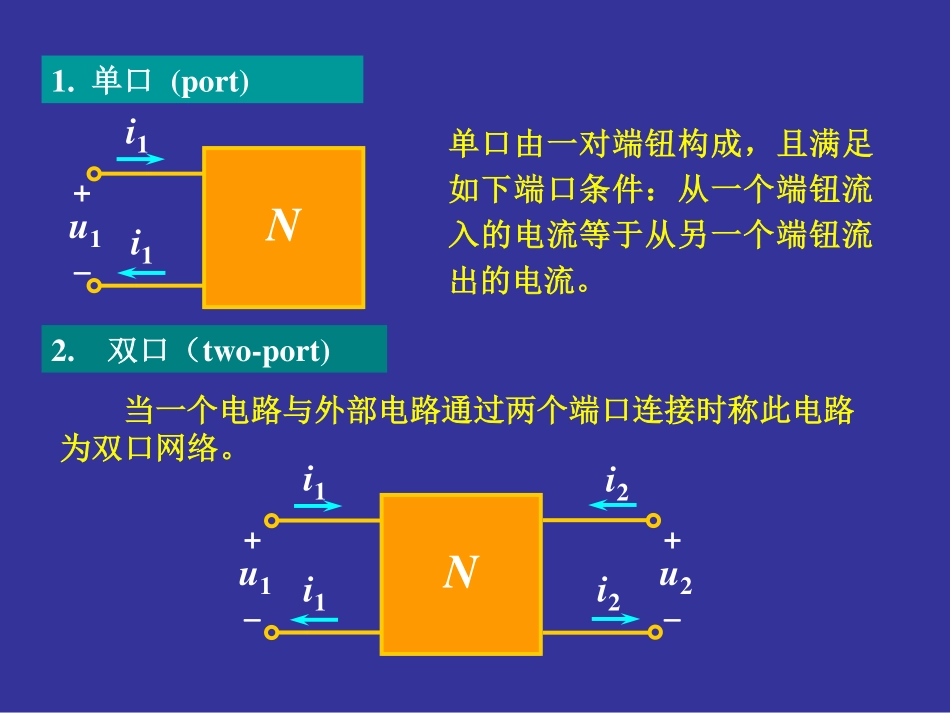

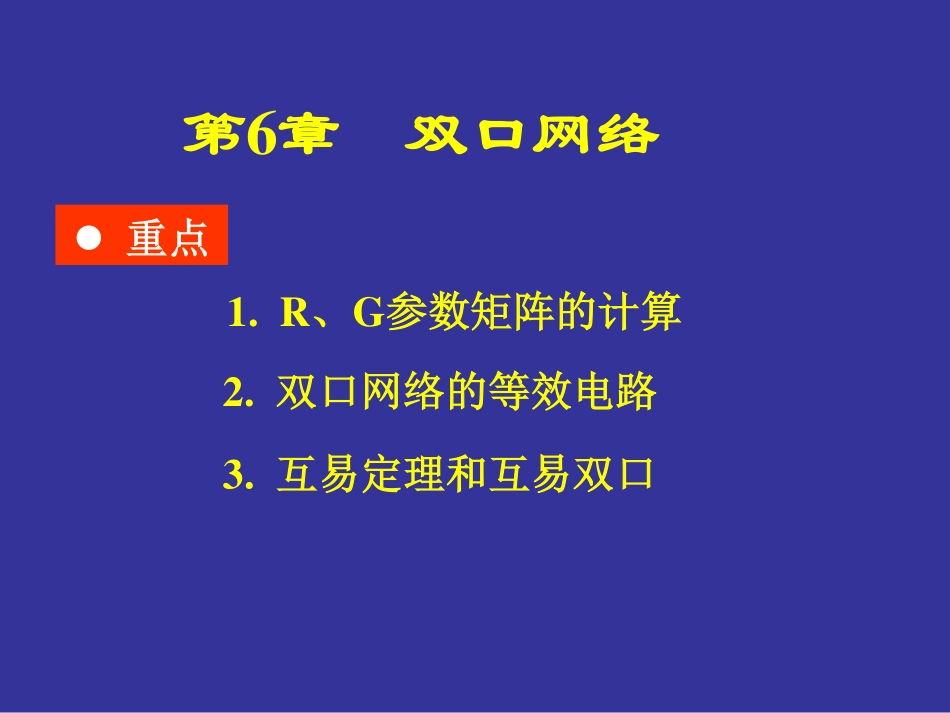

第6章双口网络2.双口网络的等效电路重点1.R、G参数矩阵的计算3.互易定理和互易双口在工程实际中，研究信号及能量的传输和信号变换时，经常碰到如下形式的电路。放大器滤波器RCCA三极管变压器n:1双口概述1.单口(port)单口由一对端钮构成，且满足如下端口条件：从一个端钮流入的电流等于从另一个端钮流出的电流。2.双口（two-port)当一个电路与外部电路通过两个端口连接时称此电路为双口网络。i1N+u1i1i1i2N+u2+u1i1i2双口网络与四端网络的关系双口四端网络i1i2N+u2+u1i1i2i1Ni2i3i422'211'1iiiiiiii端口条件破坏1-12-2是双口3-34-4不是双口，是四端网络双口的两个端口间若有外部连接，则会破坏原双口的端口条件。i1i2Ni1i21212ii1i2R3344研究二端口网络的意义（1）两端口应用很广，其分析方法易推广应用于n端口网络；（2）大网络可以分割成许多子网络（两端口）进行分析；（3）仅研究端口特性时，可以用二端口网络的电路模型进行研究。分析方法（1）分析前提：讨论初始条件为零的无源二端口网络；（2）找出两个端口的电压、电流关系的独立网络方程，这些方程通过一些参数来表示。约定1.讨论范围不含独立源线性电阻双口网络§6-1、2双口网络的电压电流关系与双口网络参数的计算i1i2N+u2+u1i1i2端口物理量4个i1u1i2u2端口电压电流有六种不同的方程来表示，即可用六套参数描述二端口网络。2121iiuu2211iuiu2121uiiu2.参考方向如图1.R参数矩阵22212122121111iriruirirui1i2N+u2+u1线性电阻双口网络的流控表达式(即以电流为自变量的表达式)为:21212221121121iiRiirrrruu其中称为双口网络的电阻矩阵，或R参数矩阵。22211211rrrrR其矩阵形式为（1）求R参数矩阵+_u2+u1i1i22Ω3Ω6Ω+u1+_u2i1i22Ω3Ω6Ωi1i2例1法一、端口外加两个电流源，列写KVL212211636662iiuiiu21219668iiuu9668RR参数矩阵为22212122121111iriruiriru法二、实验测定法011112iiurr11是输出端口开路时输入端的驱动点电阻021121iiurr21是输出端口开路时的正向转移电阻r22是输入端口开路时输出端的驱动点电阻r12是输入端口开路时的反向转移电阻012212iiur022221iiur电阻参数又称为开路电阻参数+u1+_u2i1i22Ω3Ω6Ωi1i2...
