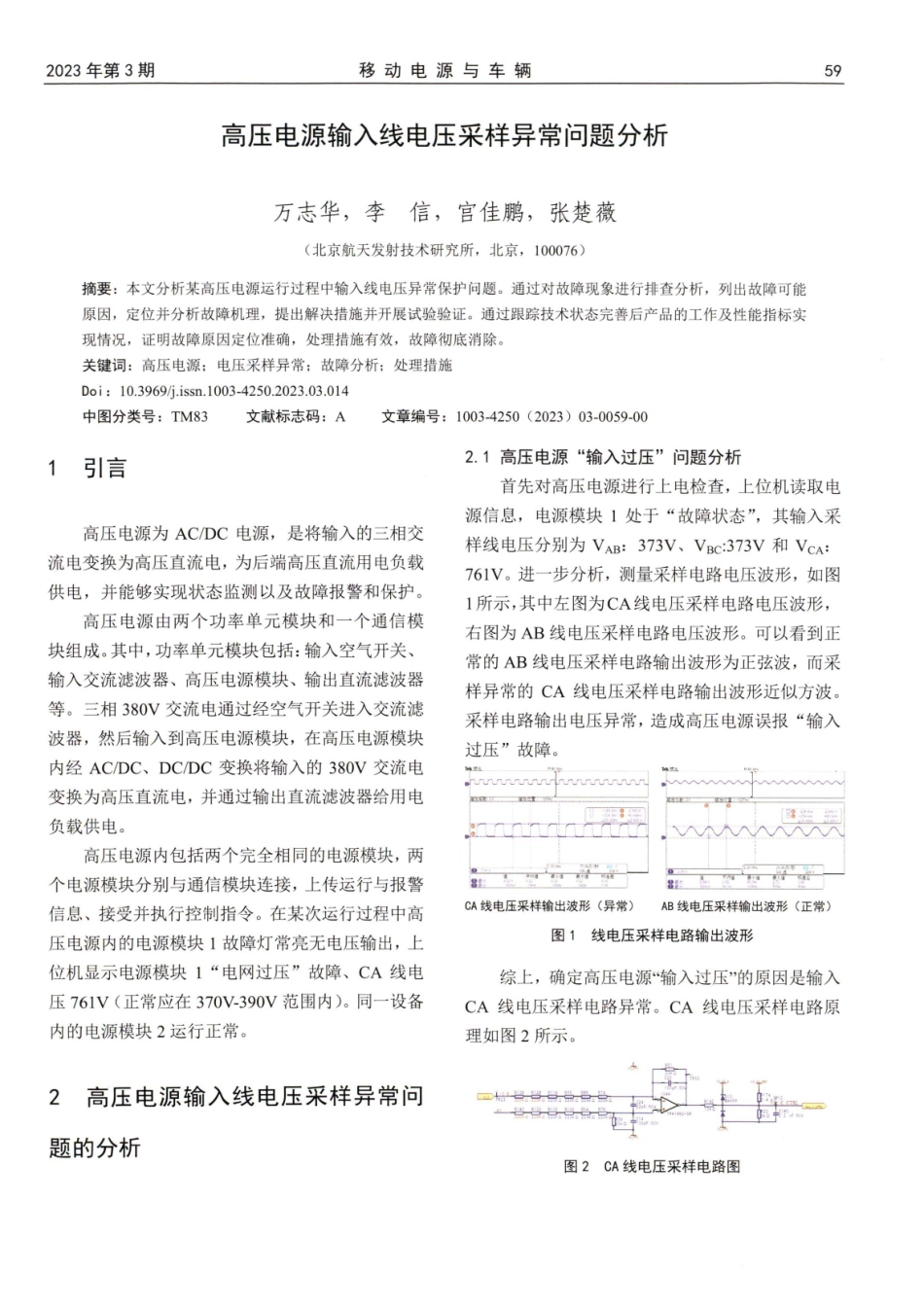

59与车辆移动电源2023年第3期高压电源输入线电压采样异常问题分析万志华，李�信，宫佳鹏，张楚薇（北京航天发射技术研究所，北京，100076）摘要：本文分析某高压电源运行过程中输入线电压异常保护问题。通过对故障现象进行排查分析，列出故障可能原因，定位并分析故障机理，提出解决措施并开展试验验证。通过跟踪技术状态完善后产品的工作及性能指标实现情况，证明故障原因定位准确，处理措施有效，故障彻底消除。关键词：高压电源；电压采样异常；故障分析；处理措施Doi:10.3969/j.issn.1003-4250.2023.03.014中图分类号：TM83文献标志码：A文章编号：1003-4250（2023）03-0059-001引言高压电源为AC/DC电源，是将输入的三相交流电变换为高压直流电，为后端高压直流用电负载供电，并能够实现状态监测以及故障报警和保护。高压电源由两个功率单元模块和一个通信模块组成。其中，功率单元模块包括：输入空气开关、输入交流滤波器、高压电源模块、输出直流滤波器等。三相380V交流电通过经空气开关进入交流滤波器，然后输入到高压电源模块，在高压电源模块内经AC/DC、DC/DC变换将输入的380V交流电变换为高压直流电，并通过输出直流滤波器给用电负载供电。高压电源内包括两个完全相同的电源模块，两个电源模块分别与通信模块连接，上传运行与报警信息、接受并执行控制指令。在某次运行过程中高压电源内的电源模块1故障灯常亮无电压输出，上位机显示电源模块1“电网过压”故障、CA线电压761V（正常应在370V-390V范围内）。同一设备内的电源模块2运行正常。2高压电源输入线电压采样异常问题的分析2.17高压电源原“输入过压”门问题分析首先对高压电源进行上电检查，上位机读取电源信息，电源模块1处于“故障状态”，其输入采样线电压分别为VAB：373V、VBc:373V和VcA:761V。进一步分析，测量采样电路电压波形，如图1所示，其中左图为CA线电压采样电路电压波形，右图为AB线电压采样电路电压波形。可以看到正常的AB线电压采样电路输出波形为正弦波，而采样异常的CA线电压采样电路输出波形近似方波。采样电路输出电压异常，造成高压电源误报“输入过压”故障。TeKM40:0MM40:0T22228最小维婚大值2.小7CA线电压采样输出波形（异常）AB线电压采样输出波形（正常）图1线电压采样电路输出波形综上，确定高压电源“输入过压”的原因是输入CA线电压采样电路异常。CA线电压采样电路原理如图2所示。R51TP331852881148951C4ATP23924R182BAV99F220F505AIR94R7元TPA1882-S...
