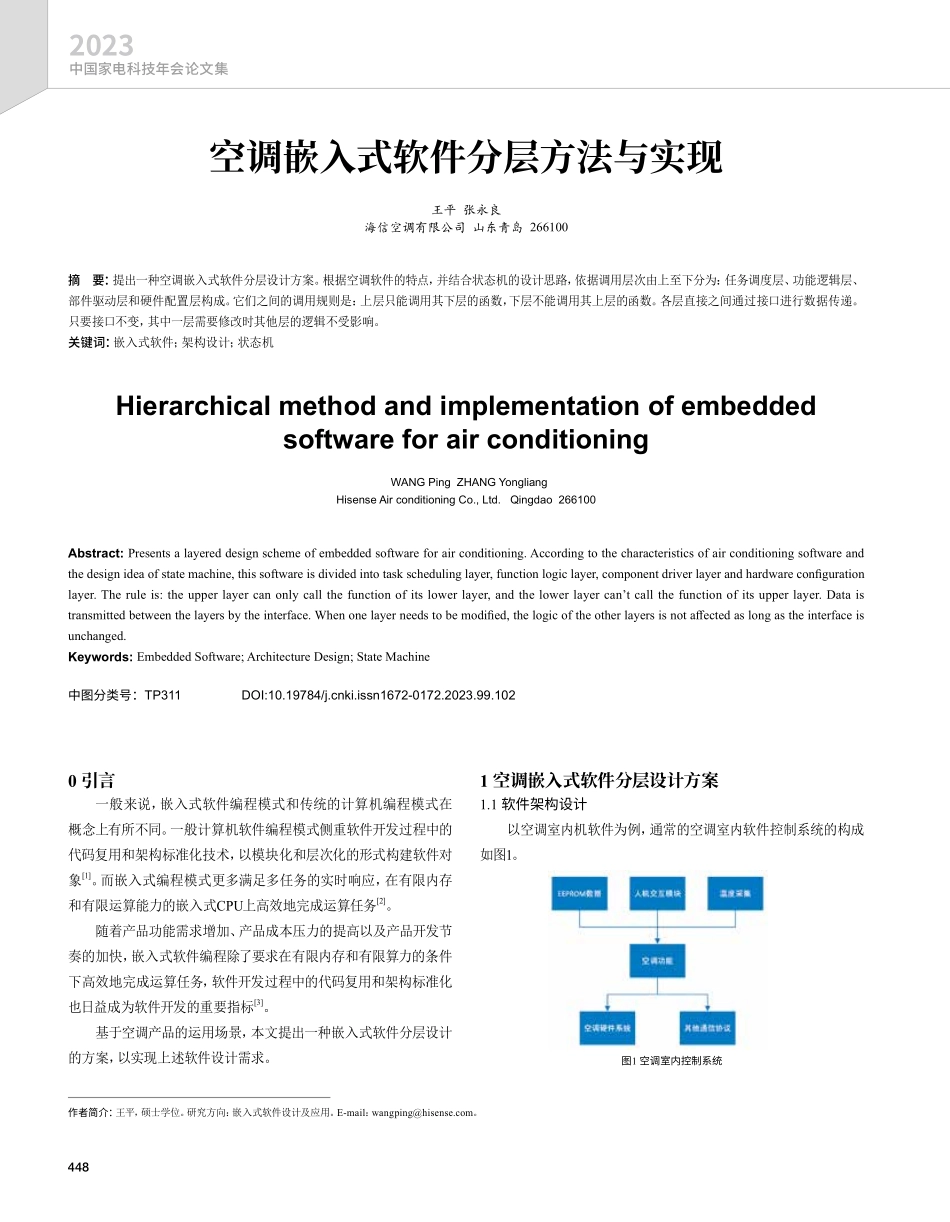

4482023中国家电科技年会论文集0引言一般来说，嵌入式软件编程模式和传统的计算机编程模式在概念上有所不同。一般计算机软件编程模式侧重软件开发过程中的代码复用和架构标准化技术，以模块化和层次化的形式构建软件对象[1]。而嵌入式编程模式更多满足多任务的实时响应，在有限内存和有限运算能力的嵌入式CPU上高效地完成运算任务[2]。随着产品功能需求增加、产品成本压力的提高以及产品开发节奏的加快，嵌入式软件编程除了要求在有限内存和有限算力的条件下高效地完成运算任务，软件开发过程中的代码复用和架构标准化也日益成为软件开发的重要指标[3]。基于空调产品的运用场景，本文提出一种嵌入式软件分层设计的方案，以实现上述软件设计需求。1空调嵌入式软件分层设计方案1.1软件架构设计以空调室内机软件为例，通常的空调室内软件控制系统的构成如图1。作者简介：王平，硕士学位。研究方向：嵌入式软件设计及应用。E-mail：wangping@hisense.com。空调嵌入式软件分层方法与实现王平张永良海信空调有限公司山东青岛266100摘要：提出一种空调嵌入式软件分层设计方案。根据空调软件的特点，并结合状态机的设计思路，依据调用层次由上至下分为：任务调度层、功能逻辑层、部件驱动层和硬件配置层构成。它们之间的调用规则是：上层只能调用其下层的函数，下层不能调用其上层的函数。各层直接之间通过接口进行数据传递。只要接口不变，其中一层需要修改时其他层的逻辑不受影响。关键词：嵌入式软件；架构设计；状态机HierarchicalmethodandimplementationofembeddedsoftwareforairconditioningWANGPingZHANGYongliangHisenseAirconditioningCo.,Ltd.Qingdao266100Abstract:Presentsalayereddesignschemeofembeddedsoftwareforairconditioning.Accordingtothecharacteristicsofairconditioningsoftwareandthedesignideaofstatemachine,thissoftwareisdividedintotaskschedulinglayer,functionlogiclayer,componentdriverlayerandhardwareconfigurationlayer.Theruleis:theupperlayercanonlycallthefunctionofitslowerlayer,andthelowerlayercan’tcallthefunctionofitsupperlayer.Dataistransmittedbetweenthelayersbytheinterface.Whenonelayerneedstobemodified,thelogicoftheotherlayersisnotaffectedaslongastheinterfaceisunchanged.Keywords:EmbeddedSoftware;ArchitectureDesign;StateMachine中图分类号：TP311DOI:10.19784/j.cnki.issn1672-017...
