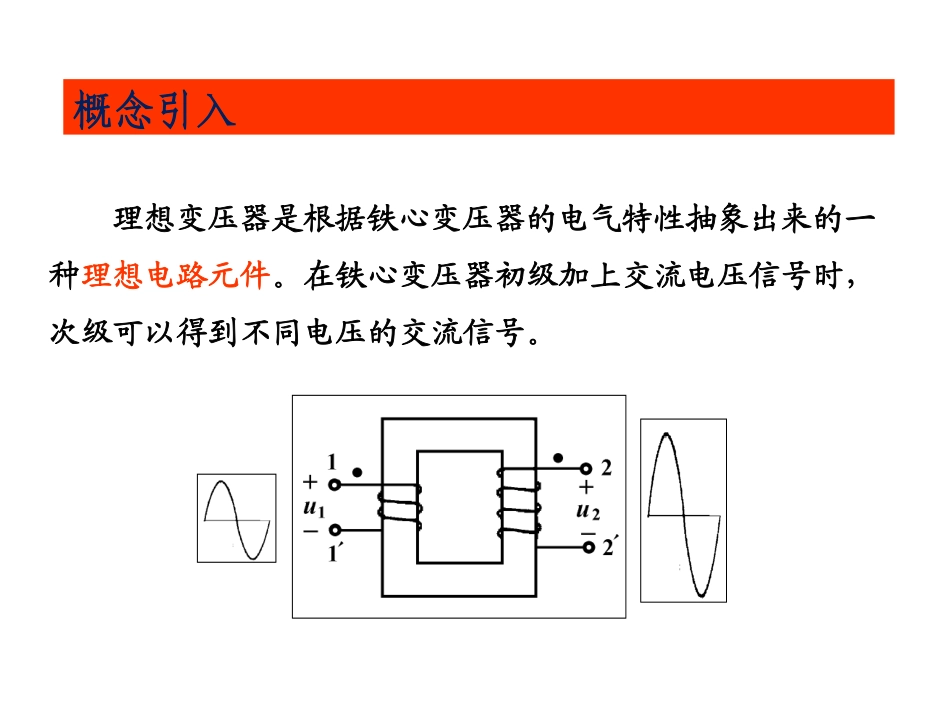

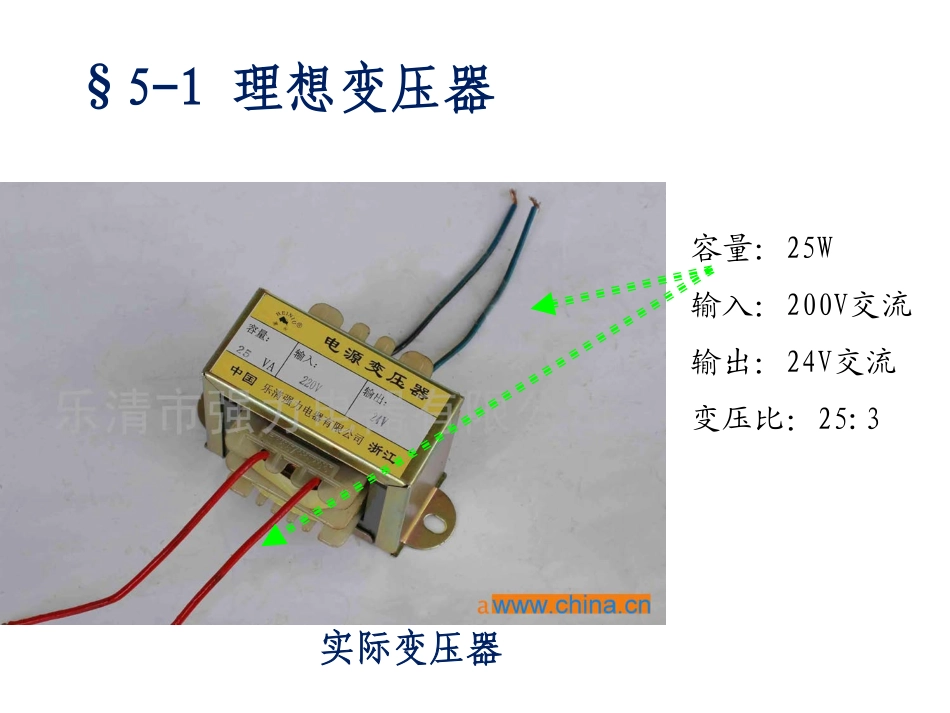

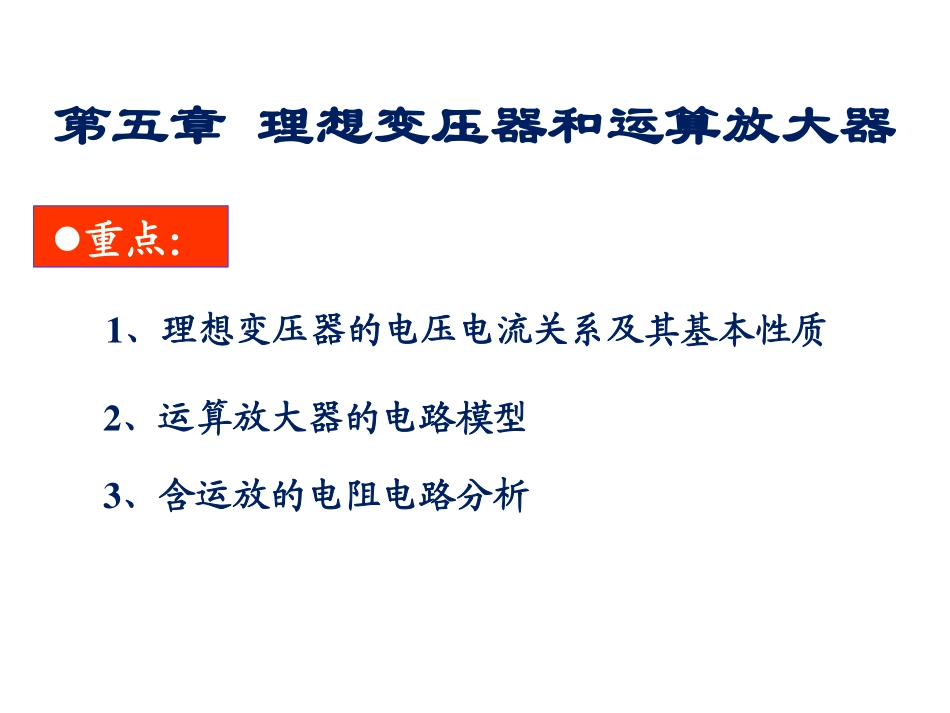

第五章理想变压器和运算放大器重点：2、运算放大器的电路模型1、理想变压器的电压电流关系及其基本性质3、含运放的电阻电路分析§5-1理想变压器容量：25W输入：200V交流输出：24V交流变压比：25:3实际变压器理想变压器是根据铁心变压器的电气特性抽象出来的一种理想电路元件。在铁心变压器初级加上交流电压信号时，次级可以得到不同电压的交流信号。概念引入同名端的概念♣两互感线圈感应电压极性始终保持一致的端子称为同名端。实际应用中，电气设备中的线圈都是密封在壳体内，一般无法看到线圈的绕向，因此在电路图中常常也不采用将线圈绕向绘出的方法，通常采用“同名端标记”表示绕向一致的两相邻线圈的端子。··**1221niinuu−==电压电流关系为：式中参数n称为变比。图中标注的一对•点是表示初级电压u1和次级电压u2极性关系的符号。当u1和u2的+端均选在标有•点的端钮上时，表示u1和u2极性相同。理想变压器的符号：11’端称为初级22’端称为次级。注：理想变压器基本概念1221niinuu=−=变压器的极性改变时----同名端在不同端。即兴练习：当初级和次级参考极性改变时，怎样确定参数关系。关系式原则：（1）当u1和u2的+端均选在标有•点的端钮上时，表示u1和u2极性相同。否则，极性相反。（2）电压关系式和电流关系式中只有一个带负号。（能量守恒）理想变压器的性质—要点•理想变压器工作可以工作在交流也可以工作在直流。•理想变压器不消耗或存储功率，即任意时刻初级吸收功率与次级释放功率相等。012122211=−=+=niuinuiuiup1221niinuu−==理想变压器的性质—要点•当理想变压器次级端接一个电阻R时，初级的输入电阻为n2R。（电阻等效与同名端无关，可不标出）22222211iRniunninuiuR=−=−==图5－2(外加电源法)理想变压器的性质—例题例5－1求图5-3所示单口网络的等效电阻Rab。Ω=Ω×+Ω=k25k52k52abR•练习：求图示单口的等效电阻Rab•练习:求下面单口的戴维南等效电路Uoc=10V;Ro=2.5欧理想变压器的基本性质—性质应用•例5-2，思考：采用什么办法使RL从左侧单口吸收到最大功率？图5－4详解：例5－2电路如图5-4所示。欲使负载电阻RL=8Ω得最大功率，求理想变压器的变比和负载电阻获得的最大功率。图5－4解：理想变压器端接负载电阻RL时的等效电阻为L2iRnR=根据最大功率传输定理，Ri获得最大功率的条件是oL2iRRnR==求得108800Lo===RRn得到图(b)所示电路电阻RL和Ri获得的最大功率为mW25.1W8004242o2ocmax=×==Rup含...
