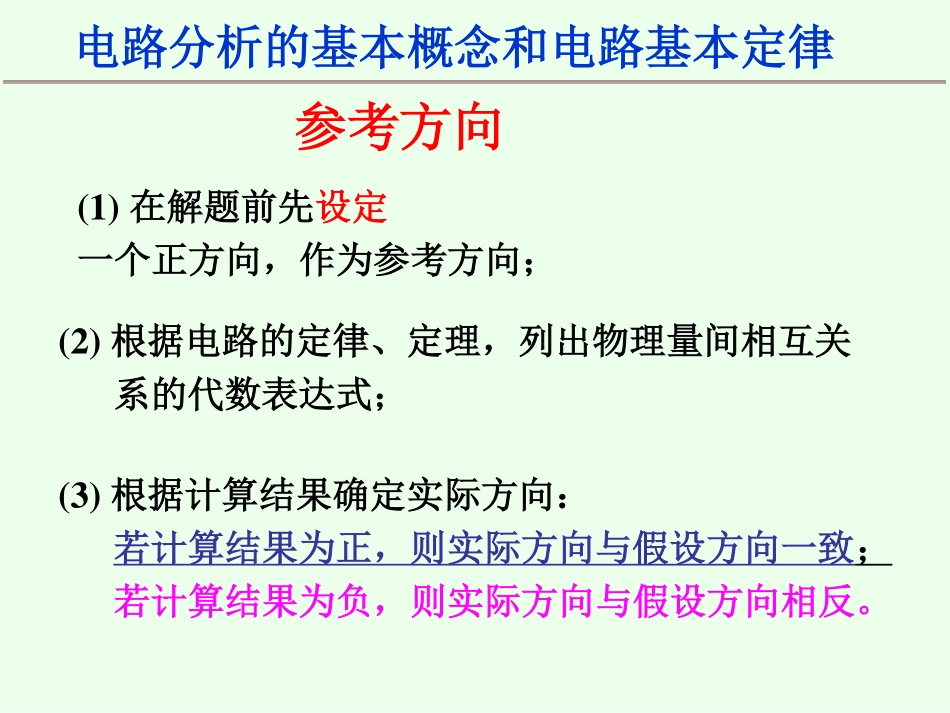

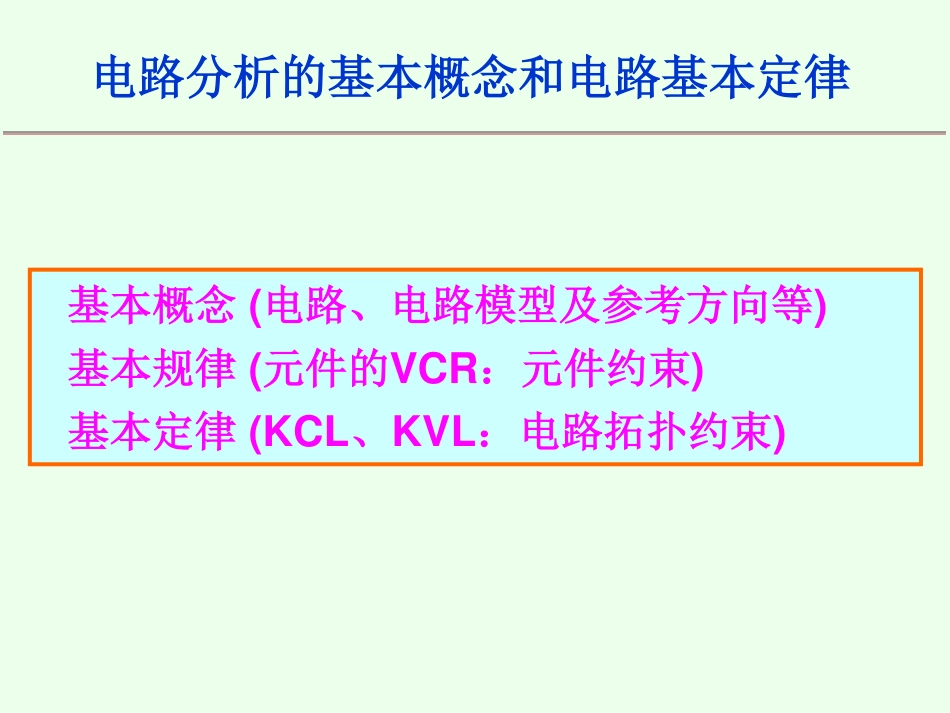

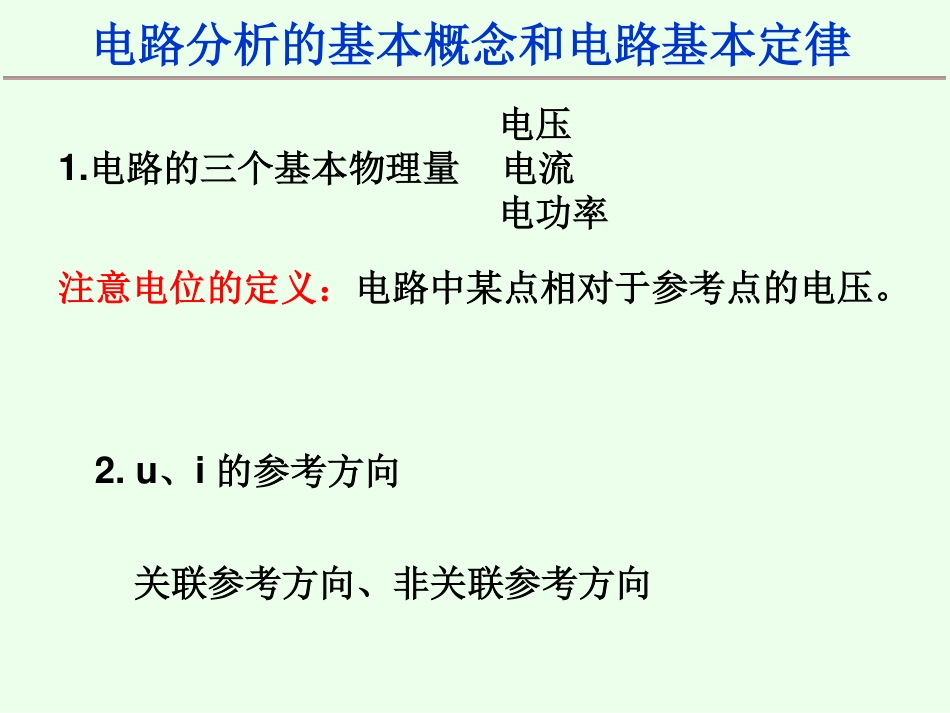

电路分析的基本概念和电路基本定律基本概念(电路、电路模型及参考方向等)基本规律(元件的VCR：元件约束)基本定律(KCL、KVL：电路拓扑约束)电路分析的基本概念和电路基本定律电压1.电路的三个基本物理量电流电功率注意电位的定义：电路中某点相对于参考点的电压。2.u、i的参考方向关联参考方向、非关联参考方向(1)在解题前先设定一个正方向，作为参考方向；(3)根据计算结果确定实际方向：若计算结果为正，则实际方向与假设方向一致；若计算结果为负，则实际方向与假设方向相反。(2)根据电路的定律、定理，列出物理量间相互关系的代数表达式；参考方向电路分析的基本概念和电路基本定律电路分析的基本概念和电路基本定律3.功率uip注意：此式是u、i取关联方向时导出的瞬时功率是电场力所提供的功率，因而就是这段电路“吸收”的瞬时功率。如何判断电路具体是吸收还是产生功率？（1）关联方向时：＞0,这段电路实际吸收功率；＜0,这段电路实际发出功率；＞0,实际吸收功率；＜0,实际发出功率；（2）非关联方向时：uip吸uip吸＞0,实际发出功率；＜0,实际吸收功率；uip发或计算p要与参考方向相结合4基尔霍夫定律用来描述电路中各部分电压或各部分电流间的关系，其中包括基尔霍夫电流定律和基尔霍夫电压定律两个定律。基尔霍夫电流定律(KCL)表述1：对于集总参数电路中的任一节点，在任一时刻“流出”的电流之和应等于“流入”的电流之和。∑流入节点的电流＝∑流出节点的电流表述2：对于集总参数电路中的任一节点，在任何时刻通过该节点所有支路电流的代数和恒等于0。对某节点∑i＝0流入、流出以参考方向为准，而与i自身的“＋”“－”无关。基尔霍夫电压定律（KVL）KVL陈述：集总电路中，在任一时刻沿任一回路，构成该回路的所有支路电压降的代数和恒等于零。01nkku列写KVL方程时，需先指定回路的绕行方向或路径的方向，且规定参考方向与绕行方向一致的电压变量前取正号，反之取负号。即KVL也涉及两套符号。∑u某回路某绕向上的电压降=∑u该回路沿该绕向上的电位升电路分析的基本概念和电路基本定律电阻元件电阻的电压电流关系（VCR）Riu例l-3电路如图所示。已知uab=6V,uS1(t)=4V,uS2(t)=10V,R1=2和R2=8。求电流i和各电压源发出的功率。iRuiRuuuuuu22S11S22S11SabA2.1)82(V)1046(212S1SabRRuuuiW12A2.1V10W8.4A2.1V42S2S1S1Siupiup两个电压源的吸收功率分别为解：电路...
