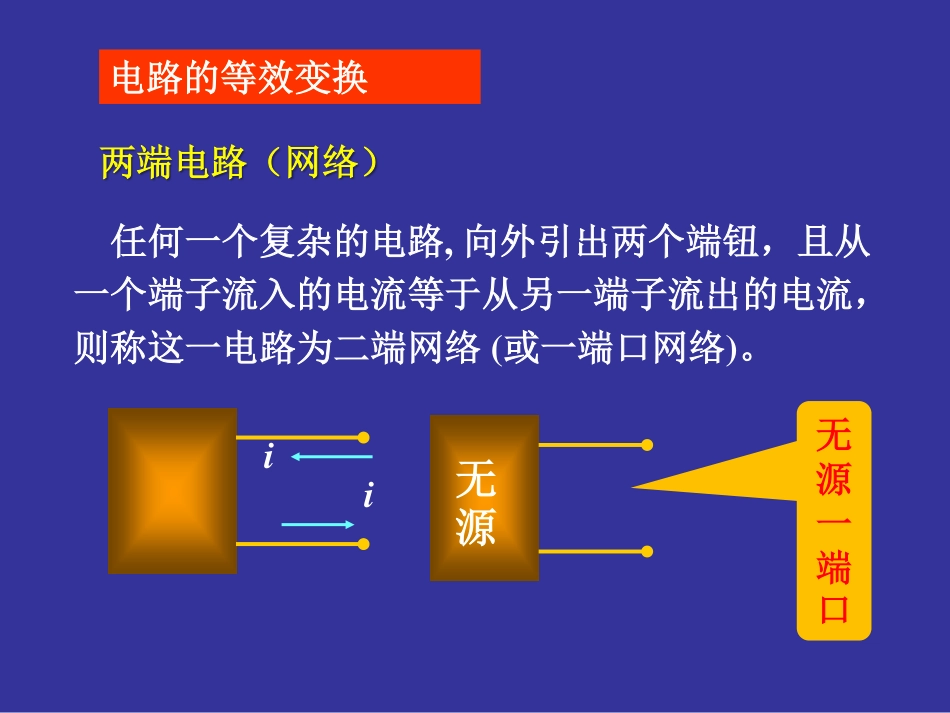

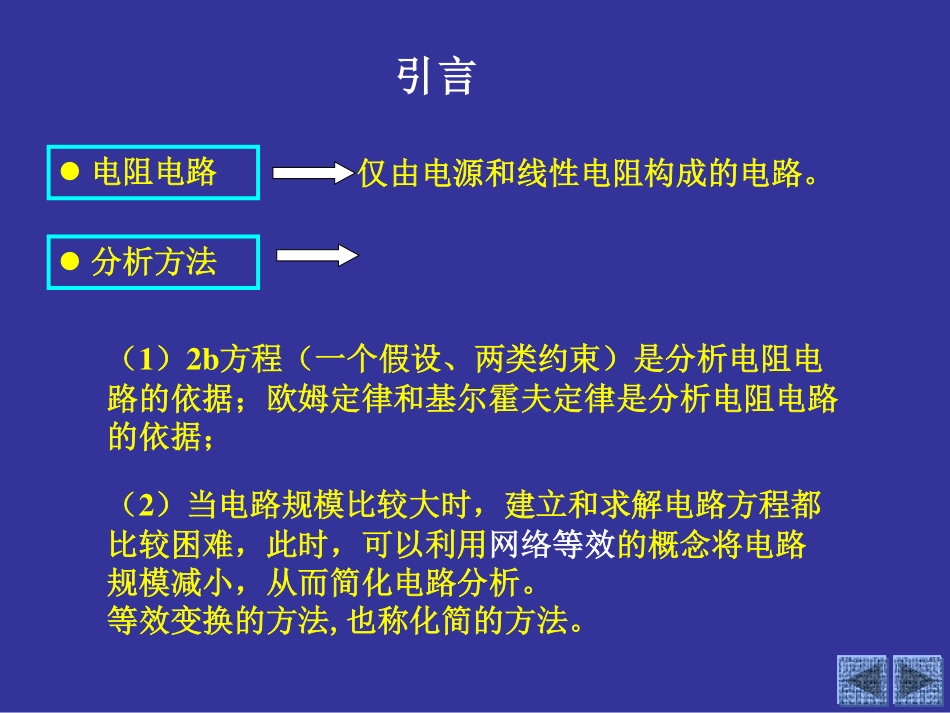

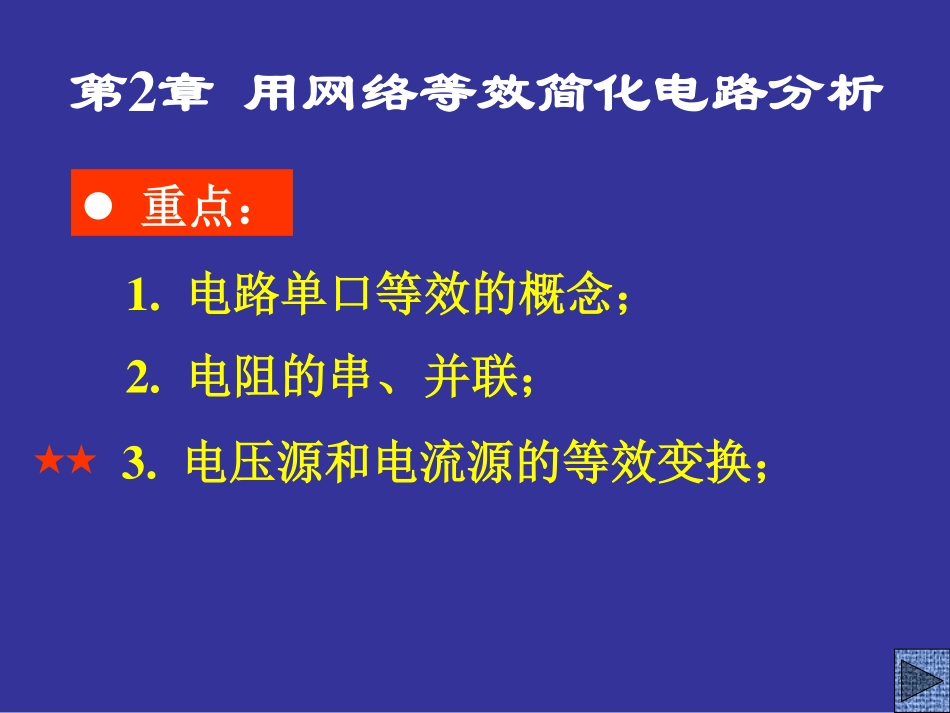

第2章用网络等效简化电路分析2.电阻的串、并联；3.电压源和电流源的等效变换；重点：1.电路单口等效的概念；★★引言电阻电路仅由电源和线性电阻构成的电路。分析方法（1）2b方程（一个假设、两类约束）是分析电阻电路的依据；欧姆定律和基尔霍夫定律是分析电阻电路的依据；（2）当电路规模比较大时，建立和求解电路方程都比较困难，此时，可以利用网络等效的概念将电路规模减小，从而简化电路分析。等效变换的方法,也称化简的方法。任何一个复杂的电路,向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端网络(或一端口网络)。两端电路（网络）无源无源一端口ii电路的等效变换B+-ui等效对A电路中的电流、电压和功率而言，满足：BACA两端电路等效的概念两个两端电路，端口具有相同的电压、电流关系,则称它们是等效的电路。C+-ui①电路等效变换的条件：②电路等效变换的对象：③电路等效变换的目的：两电路具有相同的VCR；未变化的外电路A中的电压、电流和功率；（即对外等效，对内不等效）化简电路，方便计算。明确对图示两个电阻串联的分压电路进行分析，得出一些有用的公式。KVL：u=u1+u2=iR1+iR221RRui+_R1R2+u2u1i_+u_§2.1分压公式和分流公式1.分压公式电路中电流uRRRRRRuiRu21112111uRRRRRRuiRu21222122推广到n个电阻串联，某个电阻Rk分得电压为uRRunkkkk1R1R2+uki_+u_Rk当分电压与总电压极性相同，分压公式取正，反之取负。(如图)+_R1R2+u2u1i_+u_2122uRRRuuRRRu2111下图表示两个并联电阻分流电路，得出一些有用的公式。2.分流公式21GGiu21222iGGGuGiG2i1G1i2+u_iiGGGuGi21111uGGuGuGiii)(212121＝电路中电压KCL方程iRRR212iRRR211当ik与i对结点方向相反时，分流公式取正，对结点方向相同时，分流公式取负推广到n个电阻并联，某个电阻分得的电流为Gki1G1ik+u_iGnini2G2G2i1G1i2+u_i2112iRRRiiRRRi2121iGGinkkkk1§2.2电阻单口网络（One-port）●单口网络iN+_ui单口网络的特性由端口电压电流关系(VCR)来表征只有两个端钮与外界其他电路相连的网络，可视其为二端网络。当强调二端网络的端口特性，而不关心网络内部情况下（不论其内部有多少元件），则称二端网路为单口网络(简称单口)。ifu网络内部不含有电源的单口网络称为无源单口，无源单口网络用NR表示；网络内部含有电源的单口网络称为含源单...
