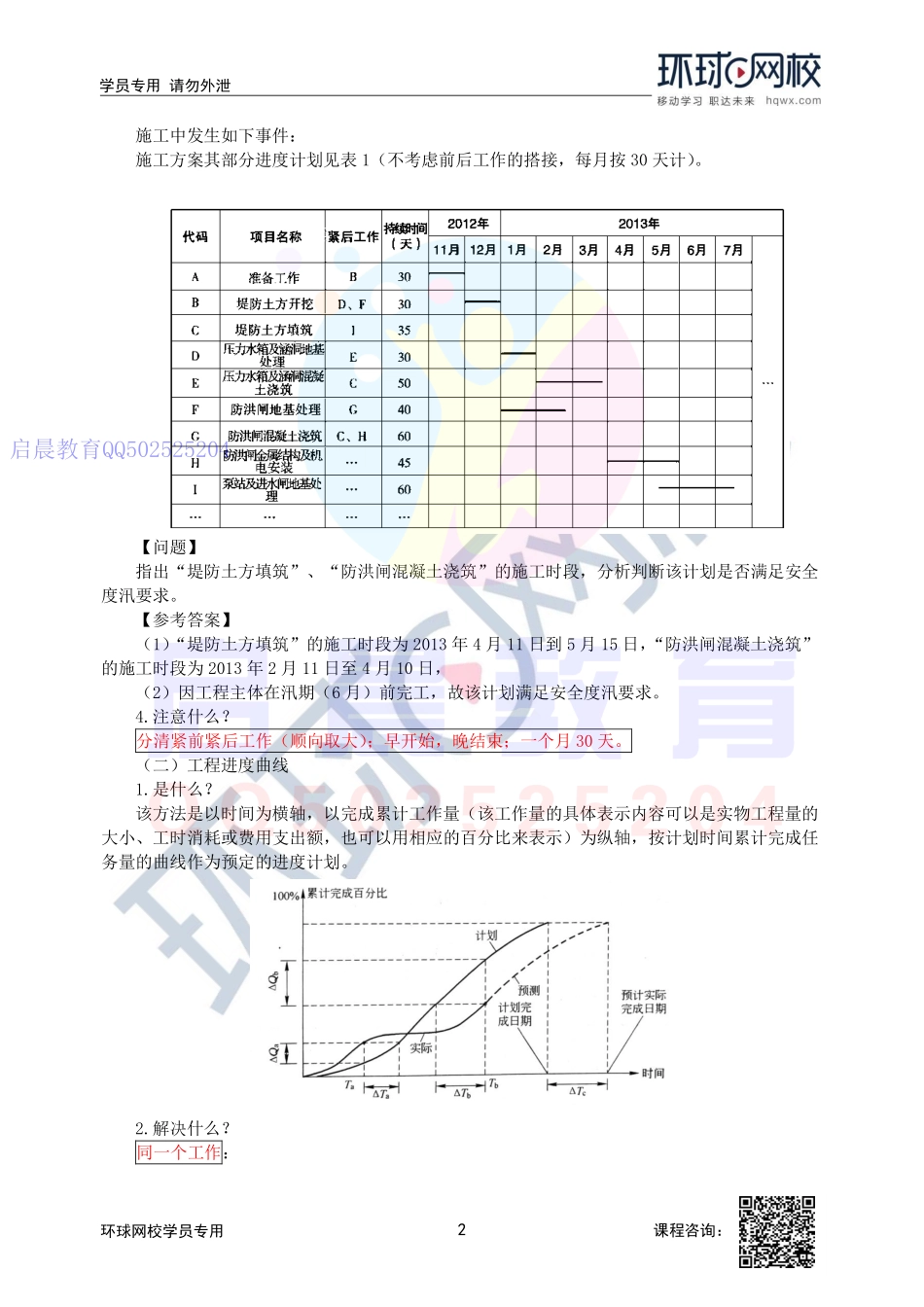

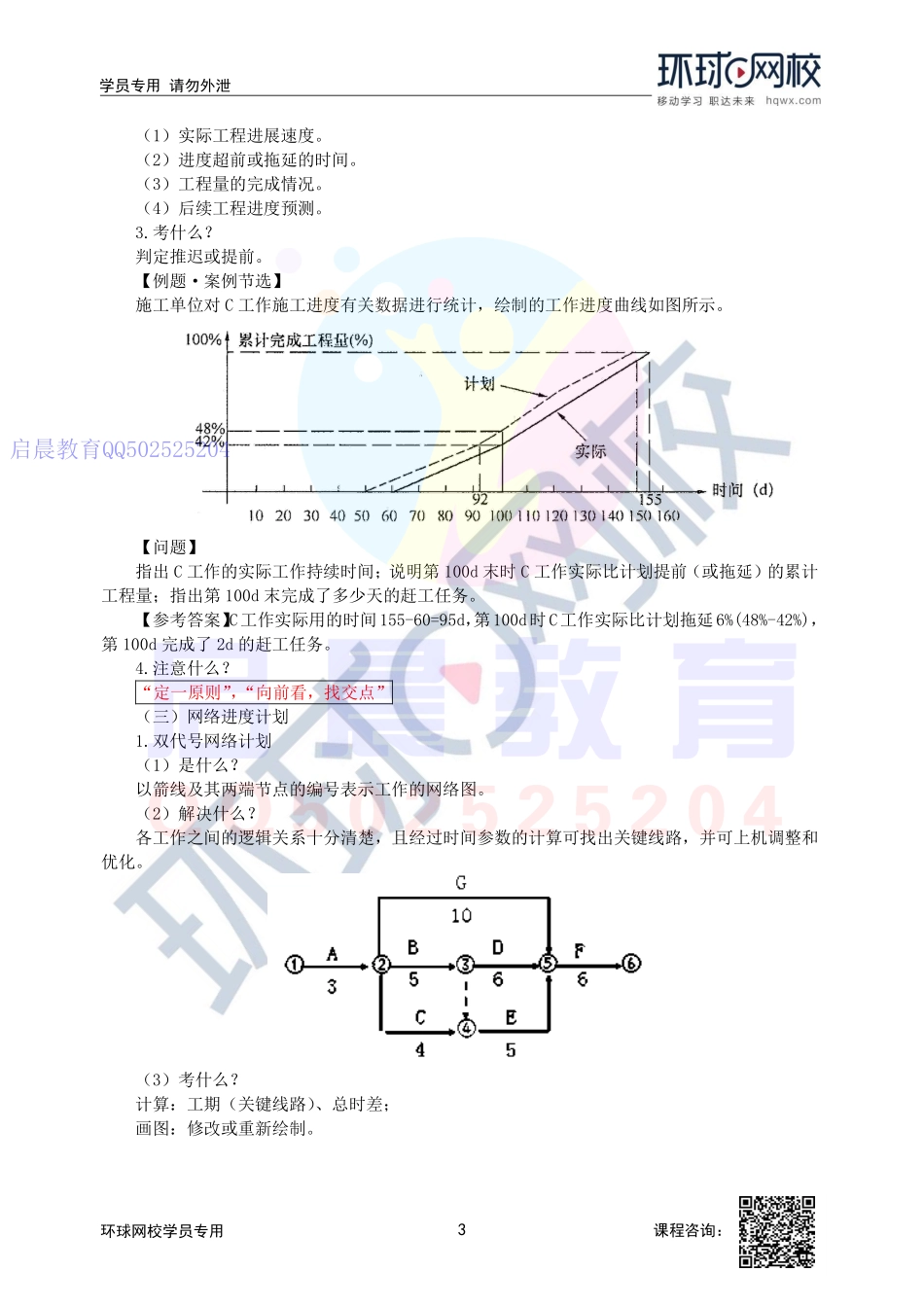

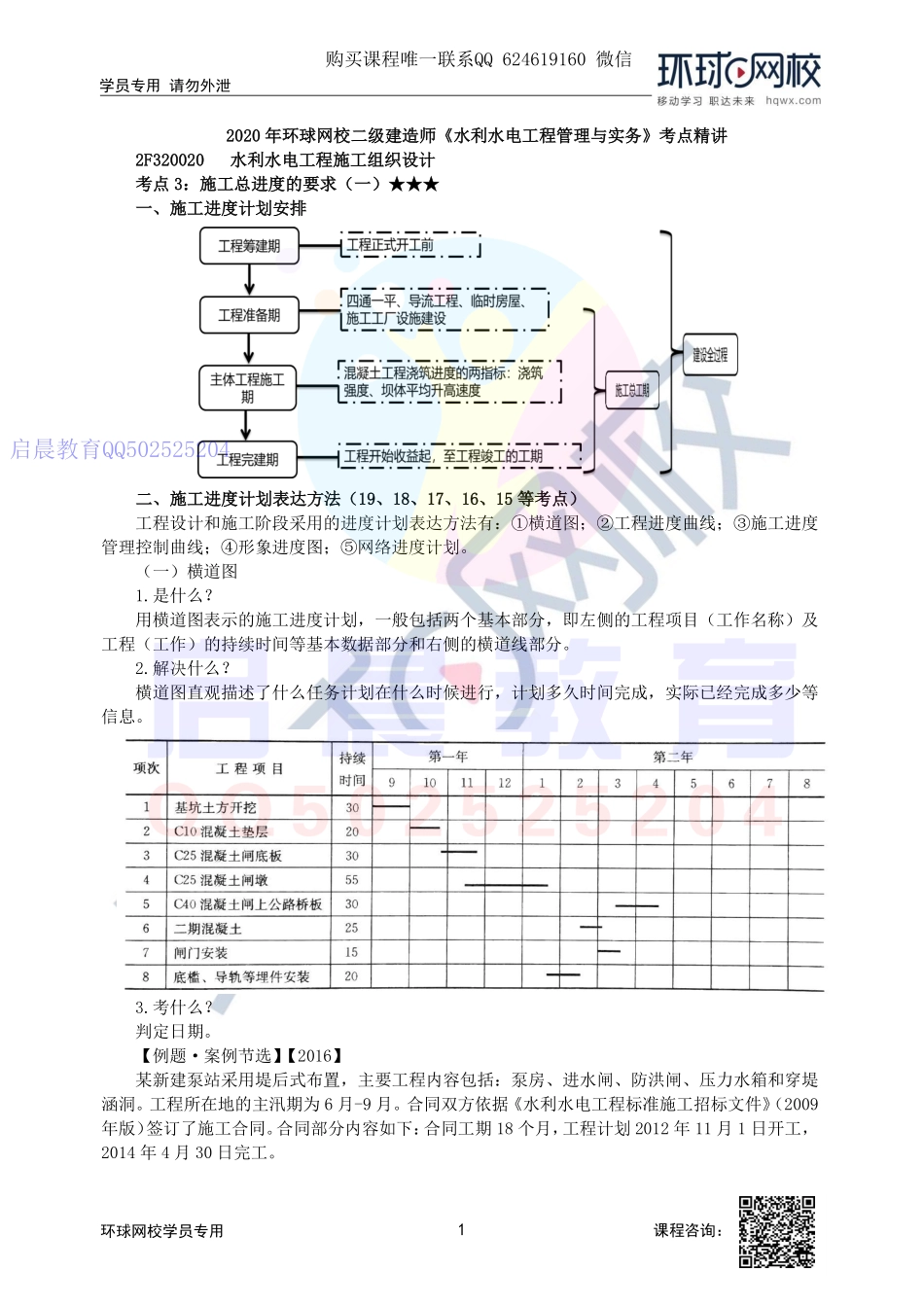

1学员专用请勿外泄课程咨询：环球网校学员专用2020年环球网校二级建造师《水利水电工程管理与实务》考点精讲2F320020水利水电工程施工组织设计考点3：施工总进度的要求（一）★★★一、施工进度计划安排二、施工进度计划表达方法（19、18、17、16、15等考点）工程设计和施工阶段采用的进度计划表达方法有：①横道图；②工程进度曲线；③施工进度管理控制曲线；④形象进度图；⑤网络进度计划。（一）横道图1.是什么？用横道图表示的施工进度计划，一般包括两个基本部分，即左侧的工程项目（工作名称）及工程（工作）的持续时间等基本数据部分和右侧的横道线部分。2.解决什么？横道图直观描述了什么任务计划在什么时候进行，计划多久时间完成，实际已经完成多少等信息。3.考什么？判定日期。【例题·案例节选】【2016】某新建泵站采用堤后式布置，主要工程内容包括：泵房、进水闸、防洪闸、压力水箱和穿堤涵洞。工程所在地的主汛期为6月-9月。合同双方依据《水利水电工程标准施工招标文件》（2009年版）签订了施工合同。合同部分内容如下：合同工期18个月，工程计划2012年11月1日开工，2014年4月30日完工。购买课程唯一联系QQ624619160微信启晨教育QQ5025252042学员专用请勿外泄课程咨询：环球网校学员专用施工中发生如下事件：施工方案其部分进度计划见表1（不考虑前后工作的搭接，每月按30天计）。【问题】指出“堤防土方填筑”、“防洪闸混凝土浇筑”的施工时段，分析判断该计划是否满足安全度汛要求。【参考答案】（1）“堤防土方填筑”的施工时段为2013年4月11日到5月15日，“防洪闸混凝土浇筑”的施工时段为2013年2月11日至4月10日，（2）因工程主体在汛期（6月）前完工，故该计划满足安全度汛要求。4.注意什么？分清紧前紧后工作（顺向取大）；早开始，晚结束；一个月30天。（二）工程进度曲线1.是什么？该方法是以时间为横轴，以完成累计工作量（该工作量的具体表示内容可以是实物工程量的大小、工时消耗或费用支出额，也可以用相应的百分比来表示）为纵轴，按计划时间累计完成任务量的曲线作为预定的进度计划。2.解决什么？同一个工作：启晨教育QQ5025252043学员专用请勿外泄课程咨询：环球网校学员专用（1）实际工程进展速度。（2）进度超前或拖延的时间。（3）工程量的完成情况。（4）后续工程进度预测。3.考什么？判定推迟或提前。【例题·案例节选】施工单位对C工作施工进度有关数据进行统计，绘制的工作进度曲线如图所示。【问题】指出...
