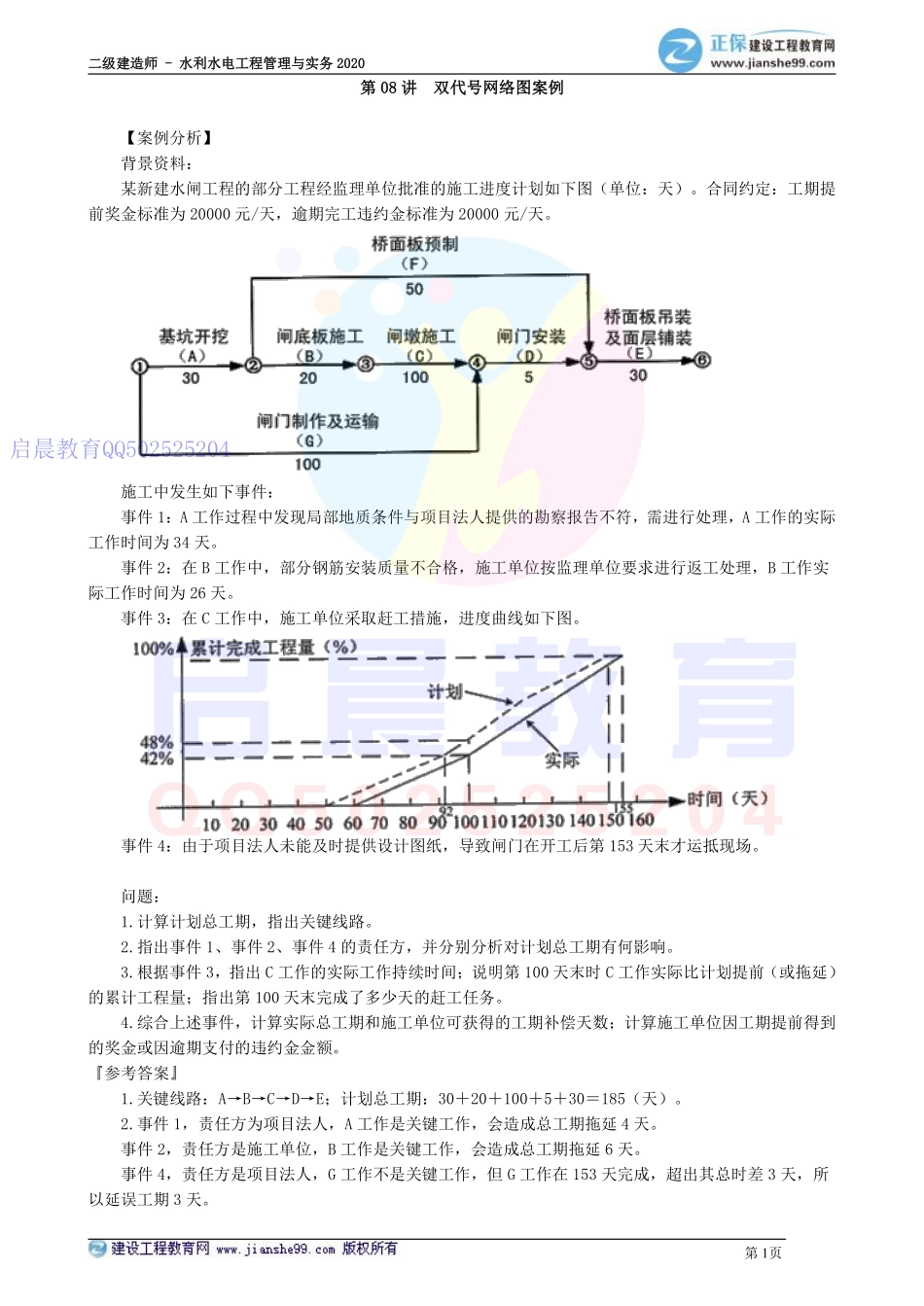

二级建造师-水利水电工程管理与实务2020第1页第08讲双代号网络图案例【案例分析】背景资料：某新建水闸工程的部分工程经监理单位批准的施工进度计划如下图（单位：天）。合同约定：工期提前奖金标准为20000元/天，逾期完工违约金标准为20000元/天。施工中发生如下事件：事件1：A工作过程中发现局部地质条件与项目法人提供的勘察报告不符，需进行处理，A工作的实际工作时间为34天。事件2：在B工作中，部分钢筋安装质量不合格，施工单位按监理单位要求进行返工处理，B工作实际工作时间为26天。事件3：在C工作中，施工单位采取赶工措施，进度曲线如下图。事件4：由于项目法人未能及时提供设计图纸，导致闸门在开工后第153天末才运抵现场。问题：1.计算计划总工期，指出关键线路。2.指出事件1、事件2、事件4的责任方，并分别分析对计划总工期有何影响。3.根据事件3，指出C工作的实际工作持续时间；说明第100天末时C工作实际比计划提前（或拖延）的累计工程量；指出第100天末完成了多少天的赶工任务。4.综合上述事件，计算实际总工期和施工单位可获得的工期补偿天数；计算施工单位因工期提前得到的奖金或因逾期支付的违约金金额。『参考答案』1.关键线路：A→B→C→D→E；计划总工期：30＋20＋100＋5＋30＝185（天）。2.事件1，责任方为项目法人，A工作是关键工作，会造成总工期拖延4天。事件2，责任方是施工单位，B工作是关键工作，会造成总工期拖延6天。事件4，责任方是项目法人，G工作不是关键工作，但G工作在153天完成，超出其总时差3天，所以延误工期3天。启晨教育QQ502525204二级建造师-水利水电工程管理与实务2020第2页如果按照事件4当前情况下，考虑到以前事件的影响，C工作完成已经第155天，所以闸门在开工后第153天末才运抵不影响工期。3.C工作实际工作持续时间：155－60＝95（天）。第100天时C工作实际完成累计工程量42%，而计划累计工程量为48%，实际比计划滞后6%的累计工程量；实际比计划滞后8天，第100天赶工2天。4.实际总工期155＋35＝190（天）；承包商获得的工期补偿天数为4天；承包商承担1天的拖延，罚款20000元。启晨教育QQ502525204
