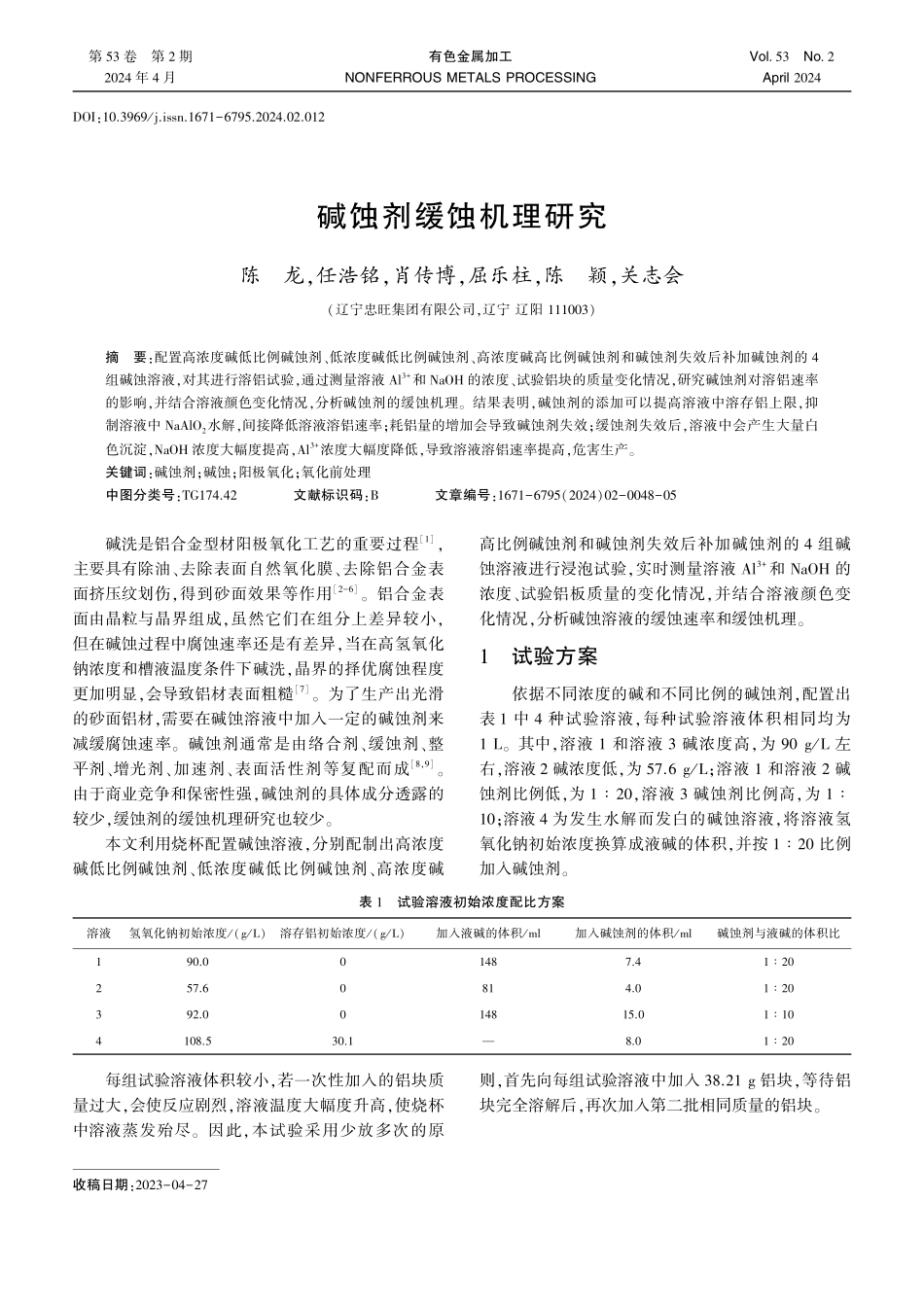

第53卷第2期有色金属加工Vol53No22024年4月NONFERROUSMETALSPROCESSINGApril2024DOI:10.3969/j.issn.1671-6795.2024.02.012碱蚀剂缓蚀机理研究陈龙ꎬ任浩铭ꎬ肖传博ꎬ屈乐柱ꎬ陈颖ꎬ关志会(辽宁忠旺集团有限公司ꎬ辽宁辽阳111003)收稿日期:2023-04-27摘要:配置高浓度碱低比例碱蚀剂、低浓度碱低比例碱蚀剂、高浓度碱高比例碱蚀剂和碱蚀剂失效后补加碱蚀剂的4组碱蚀溶液ꎬ对其进行溶铝试验ꎬ通过测量溶液Al3+和NaOH的浓度、试验铝块的质量变化情况ꎬ研究碱蚀剂对溶铝速率的影响ꎬ并结合溶液颜色变化情况ꎬ分析碱蚀剂的缓蚀机理ꎮ结果表明ꎬ碱蚀剂的添加可以提高溶液中溶存铝上限ꎬ抑制溶液中NaAlO2水解ꎬ间接降低溶液溶铝速率ꎻ耗铝量的增加会导致碱蚀剂失效ꎻ缓蚀剂失效后ꎬ溶液中会产生大量白色沉淀ꎬNaOH浓度大幅度提高ꎬAl3+浓度大幅度降低ꎬ导致溶液溶铝速率提高ꎬ危害生产ꎮ关键词:碱蚀剂ꎻ碱蚀ꎻ阳极氧化ꎻ氧化前处理中图分类号:TG174.42文献标识码:B文章编号:1671-6795(2024)02-0048-05碱洗是铝合金型材阳极氧化工艺的重要过程[1]ꎬ主要具有除油、去除表面自然氧化膜、去除铝合金表面挤压纹划伤ꎬ得到砂面效果等作用[2-6]ꎮ铝合金表面由晶粒与晶界组成ꎬ虽然它们在组分上差异较小ꎬ但在碱蚀过程中腐蚀速率还是有差异ꎬ当在高氢氧化钠浓度和槽液温度条件下碱洗ꎬ晶界的择优腐蚀程度更加明显ꎬ会导致铝材表面粗糙[7]ꎮ为了生产出光滑的砂面铝材ꎬ需要在碱蚀溶液中加入一定的碱蚀剂来减缓腐蚀速率ꎮ碱蚀剂通常是由络合剂、缓蚀剂、整平剂、增光剂、加速剂、表面活性剂等复配而成[8ꎬ9]ꎮ由于商业竞争和保密性强ꎬ碱蚀剂的具体成分透露的较少ꎬ缓蚀剂的缓蚀机理研究也较少ꎮ本文利用烧杯配置碱蚀溶液ꎬ分别配制出高浓度碱低比例碱蚀剂、低浓度碱低比例碱蚀剂、高浓度碱高比例碱蚀剂和碱蚀剂失效后补加碱蚀剂的4组碱蚀溶液进行浸泡试验ꎬ实时测量溶液Al3+和NaOH的浓度、试验铝板质量的变化情况ꎬ并结合溶液颜色变化情况ꎬ分析碱蚀溶液的缓蚀速率和缓蚀机理ꎮ1试验方案依据不同浓度的碱和不同比例的碱蚀剂ꎬ配置出表1中4种试验溶液ꎬ每种试验溶液体积相同均为1Lꎮ其中ꎬ溶液1和溶液3碱浓度高ꎬ为90g/L左右ꎬ溶液2碱浓度低ꎬ为57.6g/Lꎻ溶液1...
