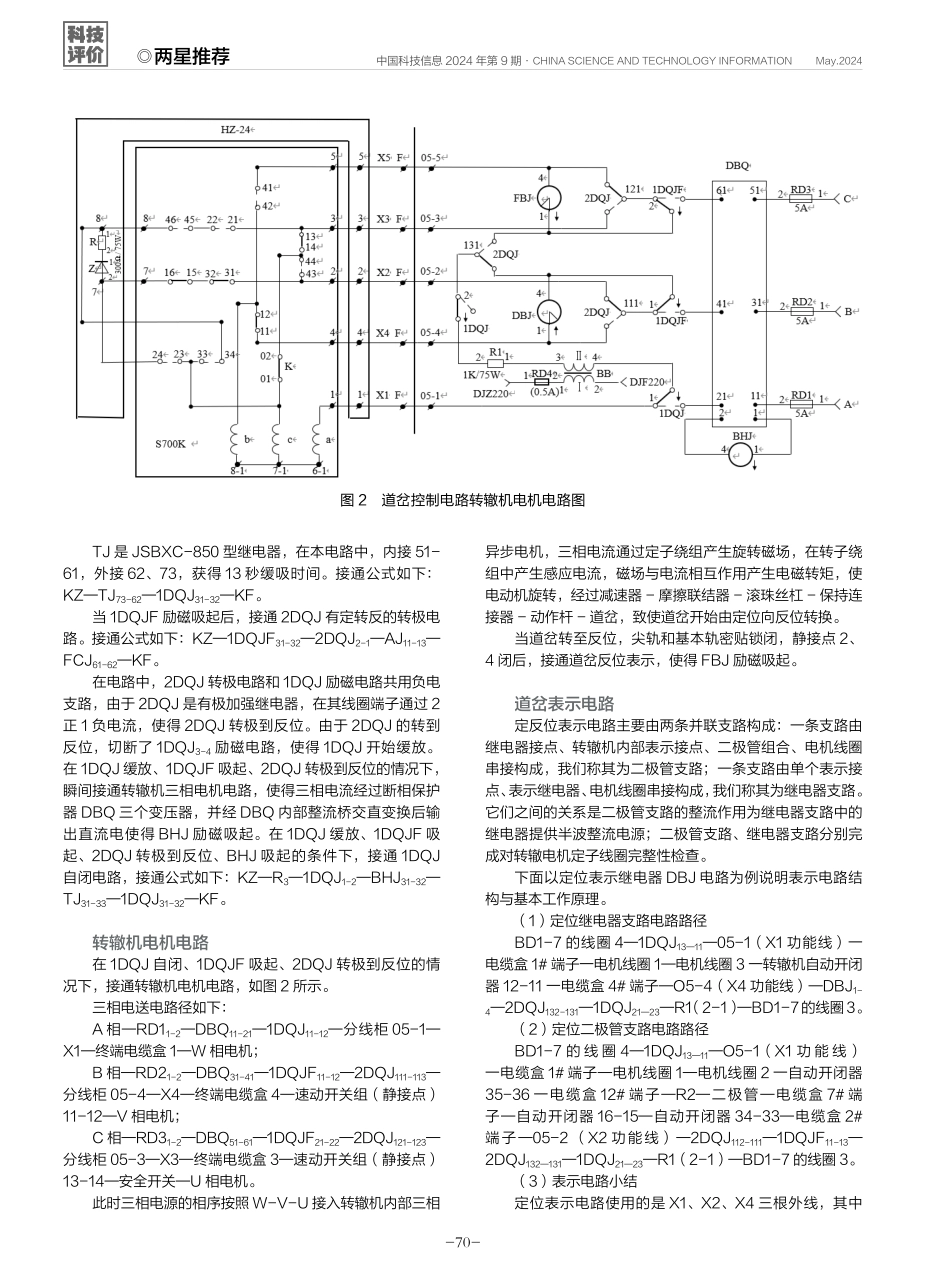

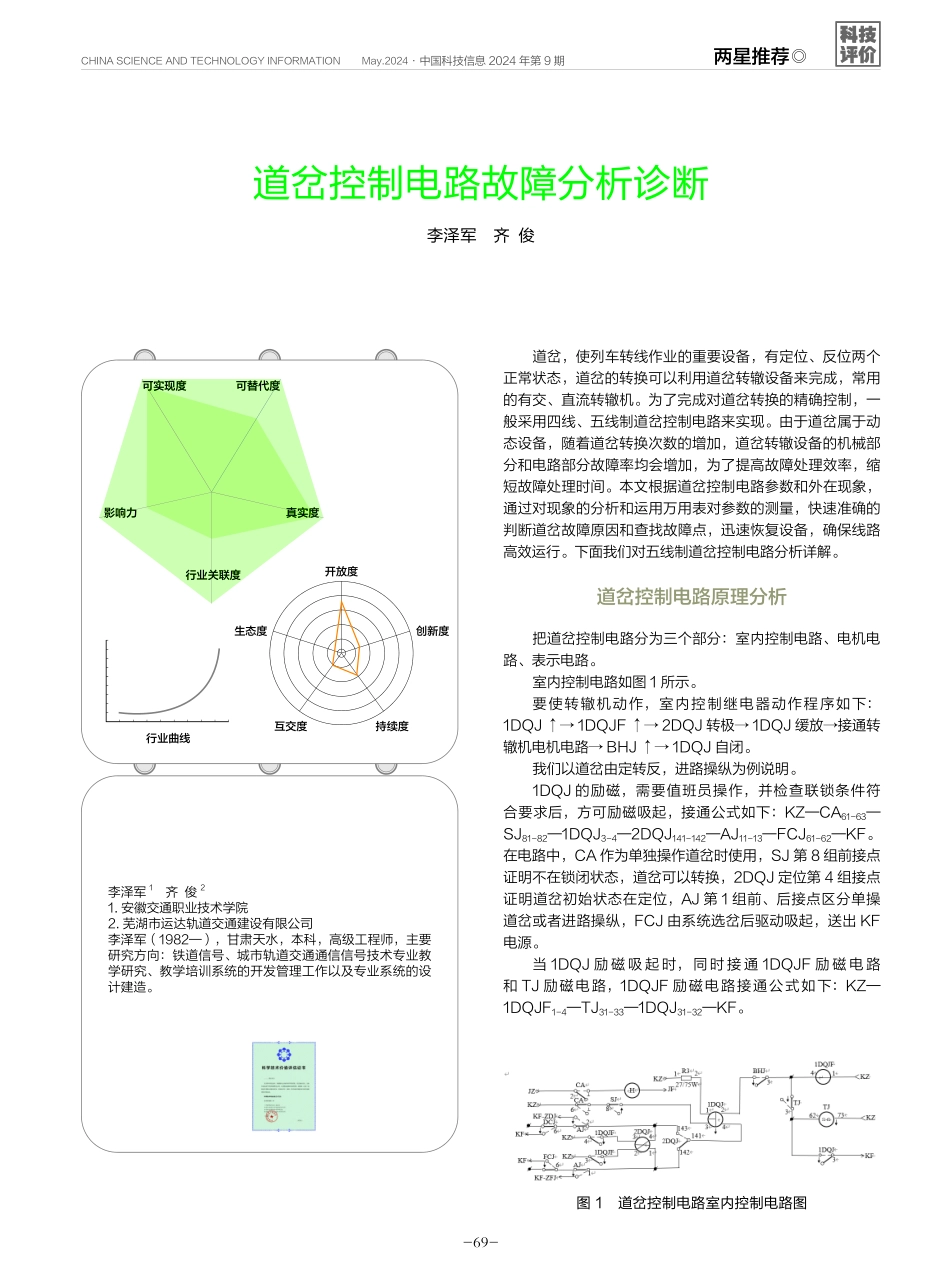

-69-CHINASCIENCEANDTECHNOLOGYINFORMATIONMay.2024·中国科技信息2024年第9期两星推荐◎道岔，使列车转线作业的重要设备，有定位、反位两个正常状态，道岔的转换可以利用道岔转辙设备来完成，常用的有交、直流转辙机。为了完成对道岔转换的精确控制，一般采用四线、五线制道岔控制电路来实现。由于道岔属于动态设备，随着道岔转换次数的增加，道岔转辙设备的机械部分和电路部分故障率均会增加，为了提高故障处理效率，缩短故障处理时间。本文根据道岔控制电路参数和外在现象，通过对现象的分析和运用万用表对参数的测量，快速准确的判断道岔故障原因和查找故障点，迅速恢复设备，确保线路高效运行。下面我们对五线制道岔控制电路分析详解。道岔控制电路原理分析把道岔控制电路分为三个部分：室内控制电路、电机电路、表示电路。室内控制电路如图1所示。要使转辙机动作，室内控制继电器动作程序如下：1DQJ↑→1DQJF↑→2DQJ转极→1DQJ缓放→接通转辙机电机电路→BHJ↑→1DQJ自闭。我们以道岔由定转反，进路操纵为例说明。1DQJ的励磁，需要值班员操作，并检查联锁条件符合要求后，方可励磁吸起，接通公式如下：KZ—CA61-63—SJ81-82—1DQJ3-4—2DQJ141-142—AJ11-13—FCJ61-62—KF。在电路中，CA作为单独操作道岔时使用，SJ第8组前接点证明不在锁闭状态，道岔可以转换，2DQJ定位第4组接点证明道岔初始状态在定位，AJ第1组前、后接点区分单操道岔或者进路操纵，FCJ由系统选岔后驱动吸起，送出KF电源。当1DQJ励磁吸起时，同时接通1DQJF励磁电路和TJ励磁电路，1DQJF励磁电路接通公式如下：KZ—1DQJF1-4—TJ31-33—1DQJ31-32—KF。行业曲线开放度创新度生态度互交度持续度可替代度影响力可实现度行业关联度真实度道岔控制电路故障分析诊断李泽军齐俊李泽军1齐俊21.安徽交通职业技术学院2.芜湖市运达轨道交通建设有限公司李泽军（1982—），甘肃天水，本科，高级工程师，主要研究方向：铁道信号、城市轨道交通通信信号技术专业教学研究、教学培训系统的开发管理工作以及专业系统的设计建造。图1道岔控制电路室内控制电路图中国科技信息2024年第9期�CHINASCIENCEANDTECHNOLOGYINFORMATIONMay.2024-70-◎两星推荐图2道岔控制电路转辙机电机电路图TJ是JSBXC-850型继电器，在本电路中，内接51-61，外接62、73，获得13秒缓吸时间。接通公式如下：KZ—TJ73-62—1DQJ31-32—KF。当1DQJF励磁吸起后，接通2DQJ有定转反的转极电路。接通公式如下：KZ—1DQJF31-32—...
