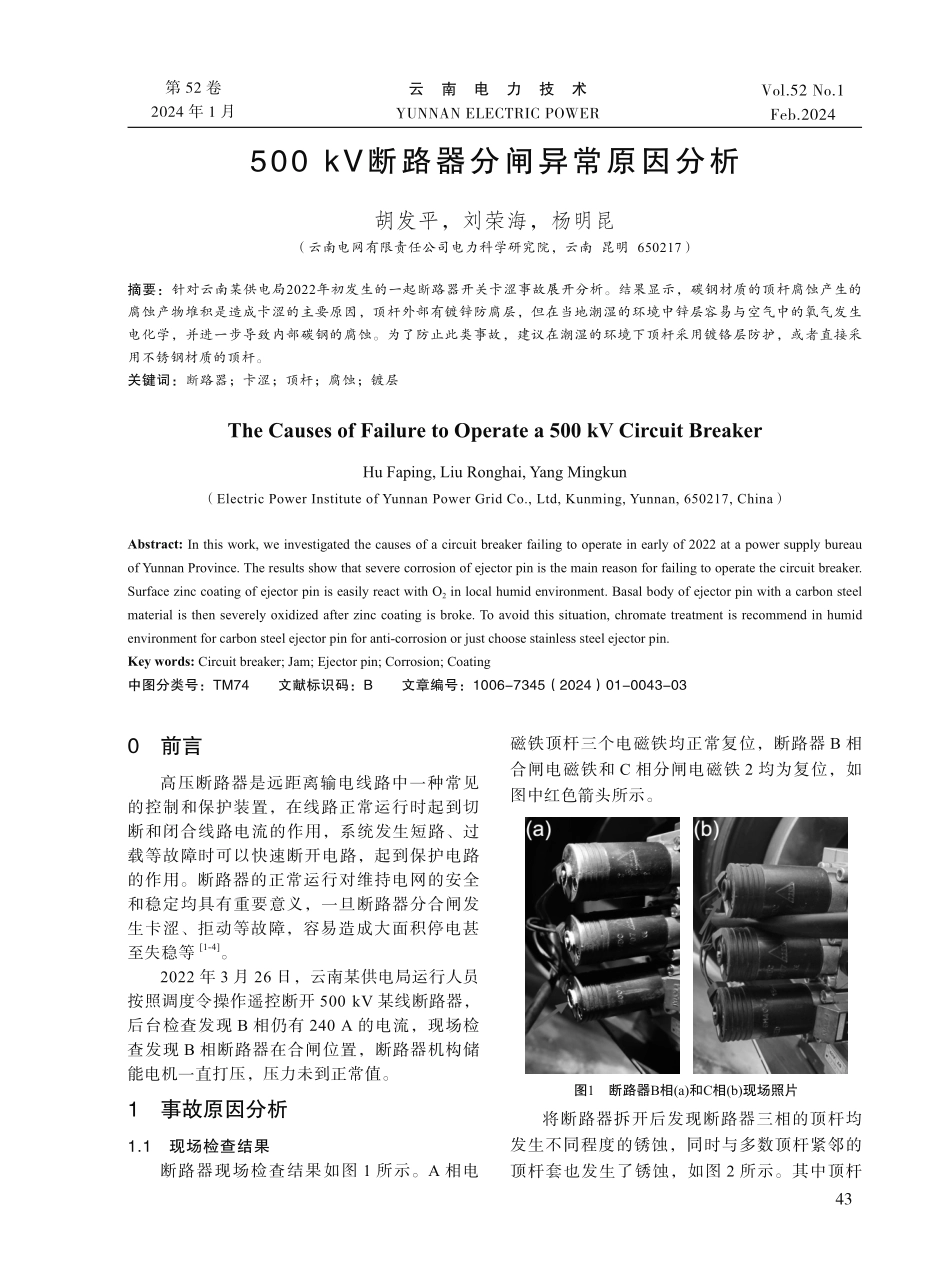

43第52卷2024年1月Vol.52No.1Feb.2024云南电力技术YUNNANELECTRICPOWER500kV断路器分闸异常原因分析胡发平，刘荣海，杨明昆（云南电网有限责任公司电力科学研究院，云南昆明650217）摘要：针对云南某供电局2022年初发生的一起断路器开关卡涩事故展开分析。结果显示，碳钢材质的顶杆腐蚀产生的腐蚀产物堆积是造成卡涩的主要原因，顶杆外部有镀锌防腐层，但在当地潮湿的环境中锌层容易与空气中的氧气发生电化学，并进一步导致内部碳钢的腐蚀。为了防止此类事故，建议在潮湿的环境下顶杆采用镀铬层防护，或者直接采用不锈钢材质的顶杆。关键词：断路器；卡涩；顶杆；腐蚀；镀层TheCausesofFailuretoOperatea500kVCircuitBreakerHuFaping,LiuRonghai,YangMingkun（ElectricPowerInstituteofYunnanPowerGridCo.,Ltd,Kunming,Yunnan,650217,China）Abstract:Inthiswork,weinvestigatedthecausesofacircuitbreakerfailingtooperateinearlyof2022atapowersupplybureauofYunnanProvince.Theresultsshowthatseverecorrosionofejectorpinisthemainreasonforfailingtooperatethecircuitbreaker.SurfacezinccoatingofejectorpiniseasilyreactwithO2inlocalhumidenvironment.Basalbodyofejectorpinwithacarbonsteelmaterialisthenseverelyoxidizedafterzinccoatingisbroke.Toavoidthissituation,chromatetreatmentisrecommendinhumidenvironmentforcarbonsteelejectorpinforanti-corrosionorjustchoosestainlesssteelejectorpin.Keywords:Circuitbreaker;Jam;Ejectorpin;Corrosion;Coating中图分类号：TM74文献标识码：B文章编号：1006-7345（2024）01-0043-030前言高压断路器是远距离输电线路中一种常见的控制和保护装置，在线路正常运行时起到切断和闭合线路电流的作用，系统发生短路、过载等故障时可以快速断开电路，起到保护电路的作用。断路器的正常运行对维持电网的安全和稳定均具有重要意义，一旦断路器分合闸发生卡涩、拒动等故障，容易造成大面积停电甚至失稳等[1-4]。2022年3月26日，云南某供电局运行人员按照调度令操作遥控断开500kV某线断路器，后台检查发现B相仍有240A的电流，现场检查发现B相断路器在合闸位置，断路器机构储能电机一直打压，压力未到正常值。1事故原因分析1.1现场检查结果断路器现场检查结果如图1所示。A相电磁铁顶杆三个电磁铁均正常复位，断路器B相合闸电磁铁和C相分闸电磁铁2均为复位，如图中红色箭头所示。图1断路器B相(a)和C...
