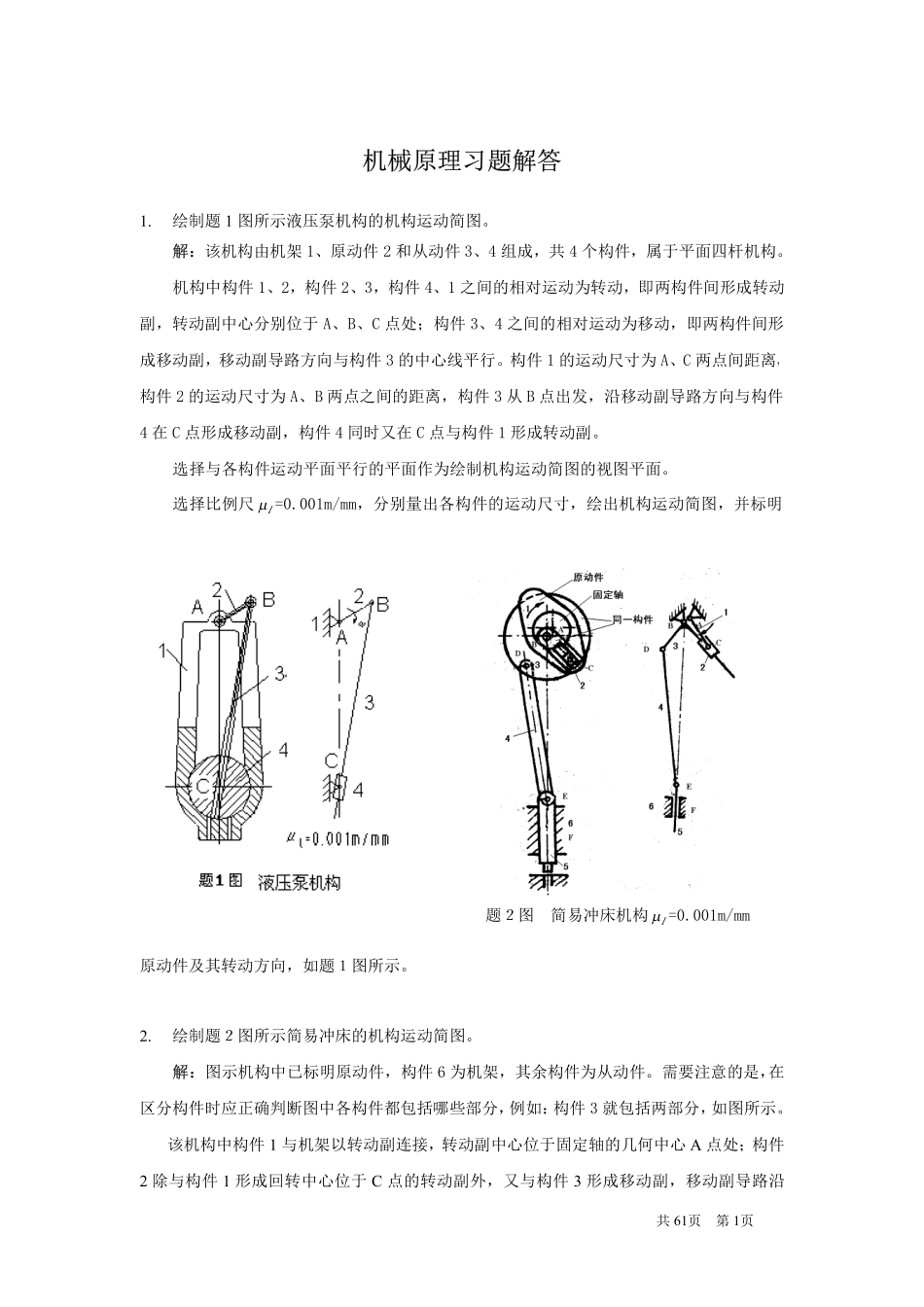

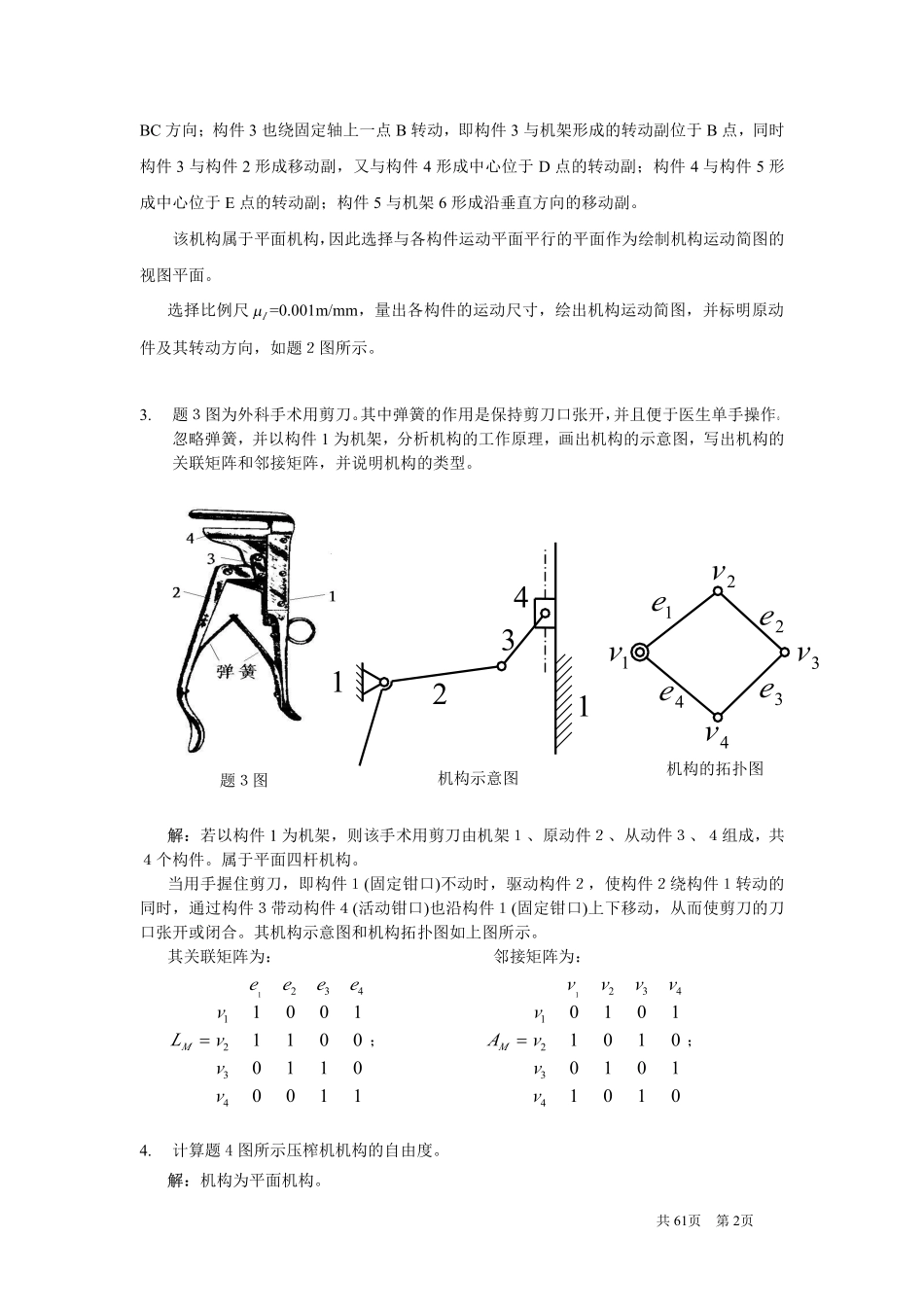

共61页第1页机械原理习题解答1.绘制题1图所示液压泵机构的机构运动简图。解：该机构由机架1、原动件2和从动件3、4组成，共4个构件，属于平面四杆机构。机构中构件1、2，构件2、3，构件4、1之间的相对运动为转动，即两构件间形成转动副，转动副中心分别位于A、B、C点处；构件3、4之间的相对运动为移动，即两构件间形成移动副，移动副导路方向与构件3的中心线平行。构件1的运动尺寸为A、C两点间距离，构件2的运动尺寸为A、B两点之间的距离，构件3从B点出发，沿移动副导路方向与构件4在C点形成移动副，构件4同时又在C点与构件1形成转动副。选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。选择比例尺lµ=0.001m/mm，分别量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如题１图所示。2.绘制题２图所示简易冲床的机构运动简图。解：图示机构中已标明原动件，构件6为机架，其余构件为从动件。需要注意的是，在区分构件时应正确判断图中各构件都包括哪些部分，例如：构件3就包括两部分，如图所示。该机构中构件1与机架以转动副连接，转动副中心位于固定轴的几何中心A点处；构件2除与构件1形成回转中心位于C点的转动副外，又与构件3形成移动副，移动副导路沿题２图简易冲床机构lµ=0.001m/mm共61页第2页BC方向；构件3也绕固定轴上一点B转动，即构件3与机架形成的转动副位于B点，同时构件3与构件2形成移动副，又与构件4形成中心位于D点的转动副；构件4与构件5形成中心位于E点的转动副；构件5与机架6形成沿垂直方向的移动副。该机构属于平面机构，因此选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。选择比例尺lµ=0.001m/mm，量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如题２图所示。3.题３图为外科手术用剪刀。其中弹簧的作用是保持剪刀口张开，并且便于医生单手操作。忽略弹簧，并以构件1为机架，分析机构的工作原理，画出机构的示意图，写出机构的关联矩阵和邻接矩阵，并说明机构的类型。解：若以构件1为机架，则该手术用剪刀由机架１、原动件２、从动件３、４组成，共４个构件。属于平面四杆机构。当用手握住剪刀，即构件１(固定钳口)不动时，驱动构件２，使构件２绕构件１转动的同时，通过构件３带动构件４(活动钳口)也沿构件１(固定钳口)上下移动，从而使剪刀的刀口张开或闭合。其机构示意图和机构拓扑图如上图所示。其关联矩阵为：邻接矩阵为：110001100011100143...
