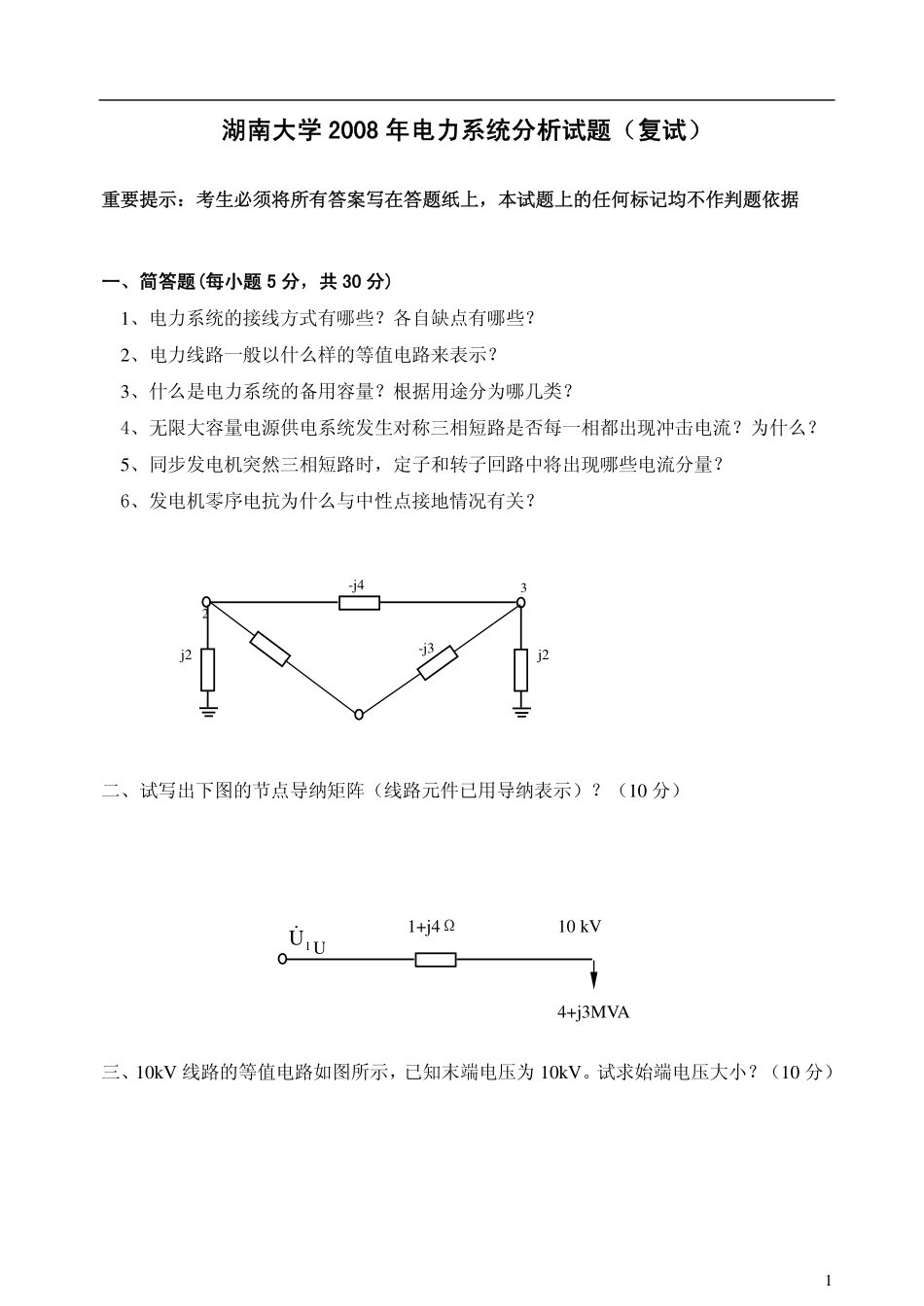

1湖南大学2008年电力系统分析试题（复试）重要提示：考生必须将所有答案写在答题纸上，本试题上的任何标记均不作判题依据一、简答题(每小题5分，共30分)1、电力系统的接线方式有哪些？各自缺点有哪些？2、电力线路一般以什么样的等值电路来表示？3、什么是电力系统的备用容量？根据用途分为哪几类？4、无限大容量电源供电系统发生对称三相短路是否每一相都出现冲击电流？为什么？5、同步发电机突然三相短路时，定子和转子回路中将出现哪些电流分量？6、发电机零序电抗为什么与中性点接地情况有关？二、试写出下图的节点导纳矩阵（线路元件已用导纳表示）？（10分）三、10kV线路的等值电路如图所示，已知末端电压为10kV。试求始端电压大小？（10分）2j2j23-j3-j41+j4Ω10kV1UU4+j3MVA2四、某一容量为100MW的发电机，调差系数为4%，当系统频率为50Hz时，发电机的出力为60MW；若系统频率下降为49.5Hz，发电机的出力是多少？（10分）五、有一降压变压器归算至高压侧的阻抗为2.44+j40Ω，变压器的额定电压为110±2×2.5%/6.3kV。在最大负荷时，变压器高压侧通过的功率为28+j14MVA，高压母线电压为113kV，低压母线要求电压不低于6kV；在最小负荷时，变压器高压侧通过的功率为10+j6MVA，高压母线电压为115kV，低压母线要求电压不超过6.6kV。试选择变压器分接头。.(10分)六、试画出图示系统K点发生不对称短路后的零序网络。（10分）七、发电机稳态运行时U0=1.0、I0=1.0、COSφ0=0.85（功率因数角）、xd=1.0、xq=1.0,求Eq，画出稳态相量图，并标出d、q轴的方向，并标出各相量？（不计定子回路电阻）（10分）八、某发电机通过网络向一无穷大母线输送的功率P0=1.0，正常运行时的功率极限PIM=1.8，发生故障后的功率极限PIIM=0.4，故障切除后的功率极限PIIIM=1.3，试计算为保持暂态稳定时的极限切除角δcm。（10分)
