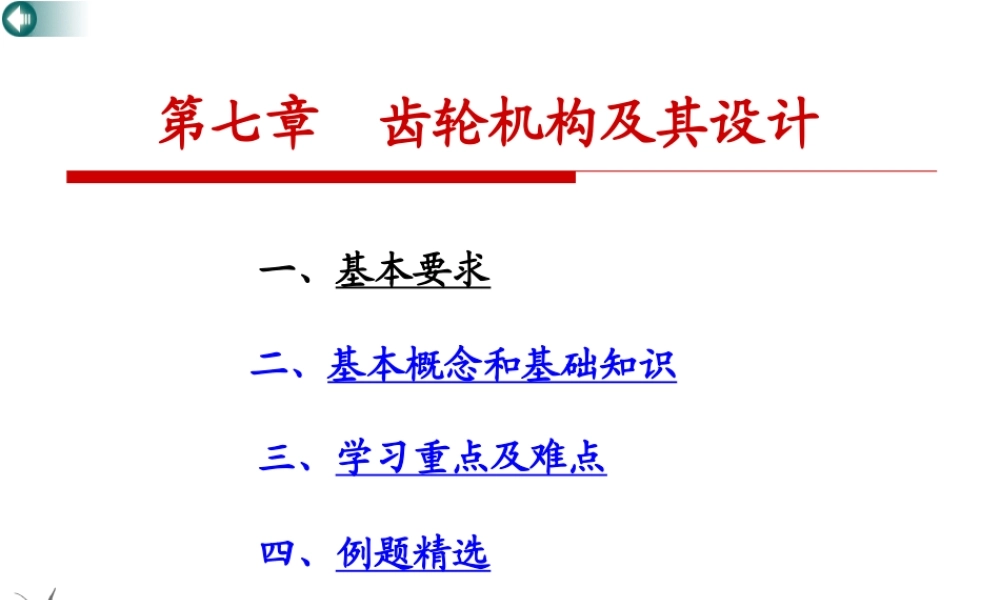

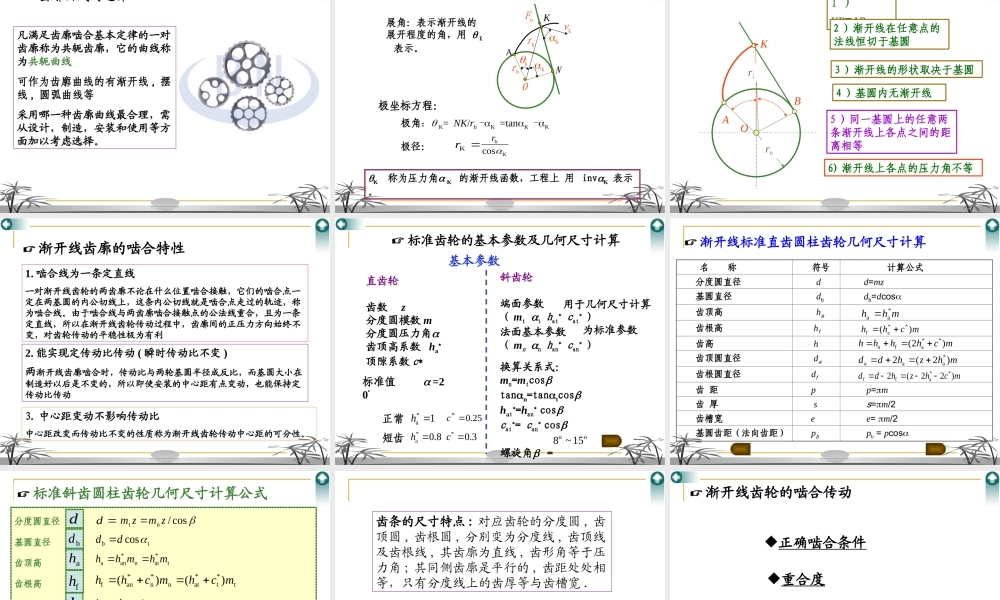

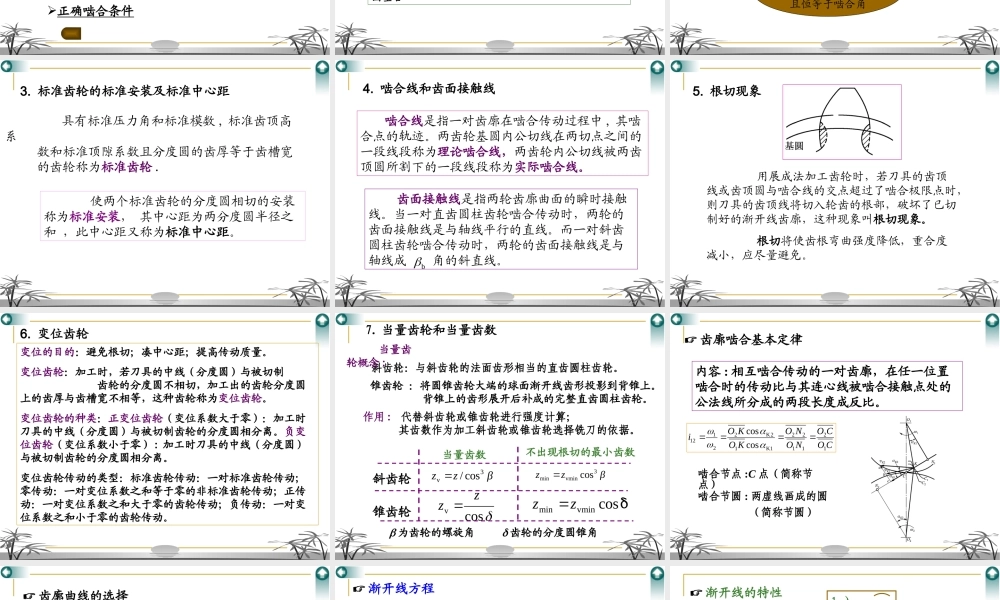

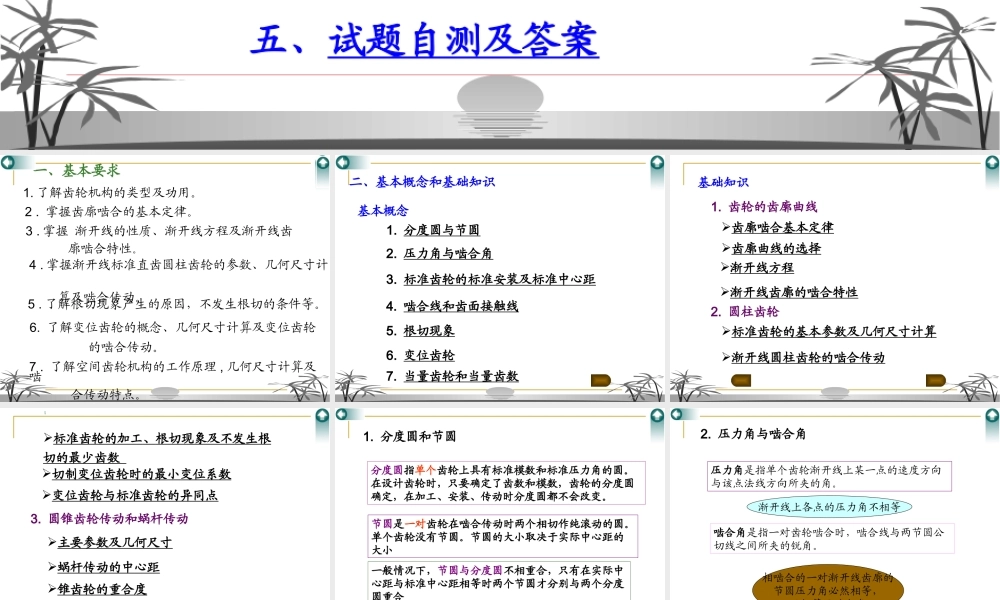

第七章齿轮机构及其设计一、基本要求二、基本概念和基础知识三、学习重点及难点四、例题精选五、试题自测及答案一、基本要求2.掌握齿廓啮合的基本定律。1.了解齿轮机构的类型及功用。3.掌握渐开线的性质、渐开线方程及渐开线齿廓啮合特性。4.掌握渐开线标准直齿圆柱齿轮的参数、几何尺寸计算及啮合传动。5.了解根切现象产生的原因，不发生根切的条件等。6.了解变位齿轮的概念、几何尺寸计算及变位齿轮的啮合传动。7.了解空间齿轮机构的工作原理,几何尺寸计算及啮合传动特点。1.分度圆与节圆2.压力角与啮合角3.标准齿轮的标准安装及标准中心距4.啮合线和齿面接触线7.当量齿轮和当量齿数6.变位齿轮基本概念二、基本概念和基础知识5.根切现象齿廓啮合基本定律2.圆柱齿轮1.齿轮的齿廓曲线标准齿轮的基本参数及几何尺寸计算渐开线圆柱齿轮的啮合传动齿廓曲线的选择基础知识渐开线方程渐开线齿廓的啮合特性切制变位齿轮时的最小变位系数变位齿轮与标准齿轮的异同点13.圆锥齿轮传动和蜗杆传动正确啮合条件蜗杆传动的中心距主要参数及几何尺寸锥齿轮的重合度标准齿轮的加工、根切现象及不发生根切的最少齿数1.分度圆和节圆分度圆指单个齿轮上具有标准模数和标准压力角的圆。在设计齿轮时，只要确定了齿数和模数，齿轮的分度圆确定，在加工、安装、传动时分度圆都不会改变。节圆是一对齿轮在啮合传动时两个相切作纯滚动的圆。单个齿轮没有节圆。节圆的大小取决于实际中心距的大小一般情况下，节圆与分度圆不相重合，只有在实际中心距与标准中心距相等时两个节圆才分别与两个分度圆重合2.压力角与啮合角压力角是指单个齿轮渐开线上某一点的速度方向与该点法线方向所夹的角。啮合角是指一对齿轮啮合时，啮合线与两节圆公切线之间所夹的锐角。渐开线上各点的压力角不相等相啮合的一对渐开线齿廓的节圆压力角必然相等，且恒等于啮合角3.标准齿轮的标准安装及标准中心距使两个标准齿轮的分度圆相切的安装称为标准安装，其中心距为两分度圆半径之和，此中心距又称为标准中心距。具有标准压力角和标准模数,标准齿顶高系数和标准顶隙系数且分度圆的齿厚等于齿槽宽的齿轮称为标准齿轮.4.啮合线和齿面接触线啮合线是指一对齿廓在啮合传动过程中,其啮合点的轨迹。两齿轮基圆内公切线在两切点之间的一段线段称为理论啮合线，两齿轮内公切线被两齿顶圆所割下的一段线段称为实际啮合线。齿面接触线是指两轮齿廓曲面的瞬时接触线。当一对直齿圆柱...
