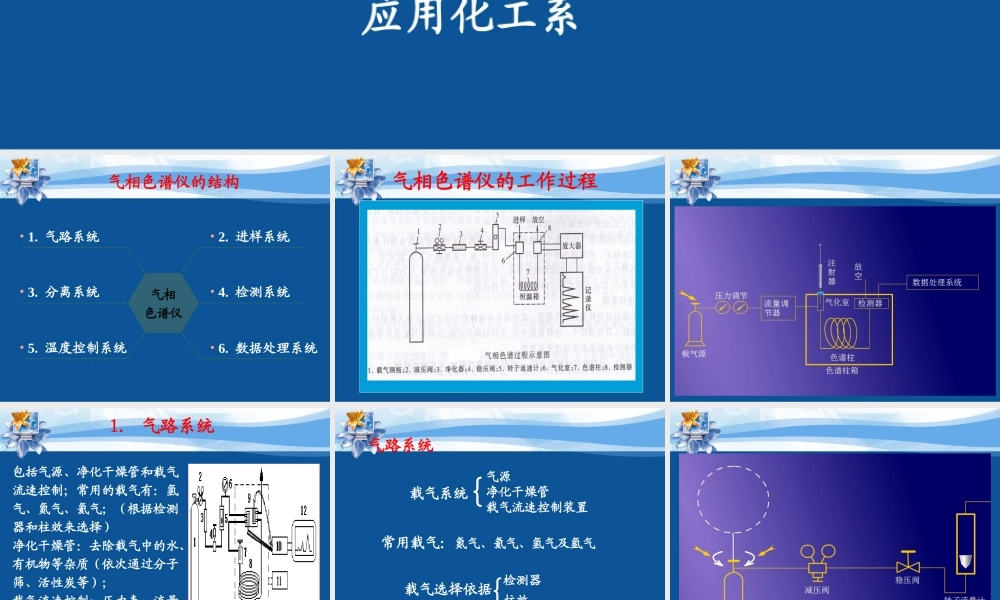

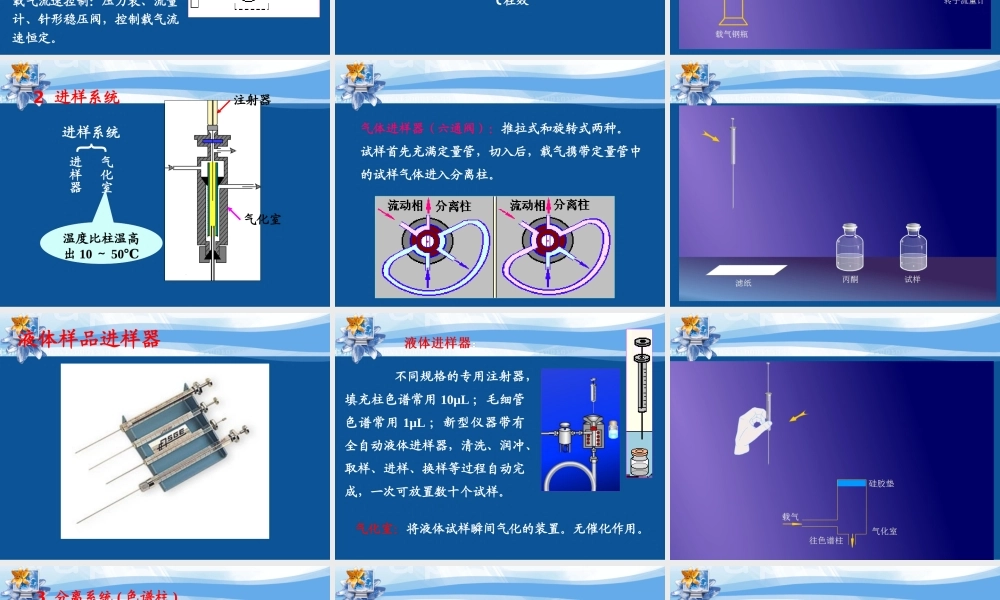

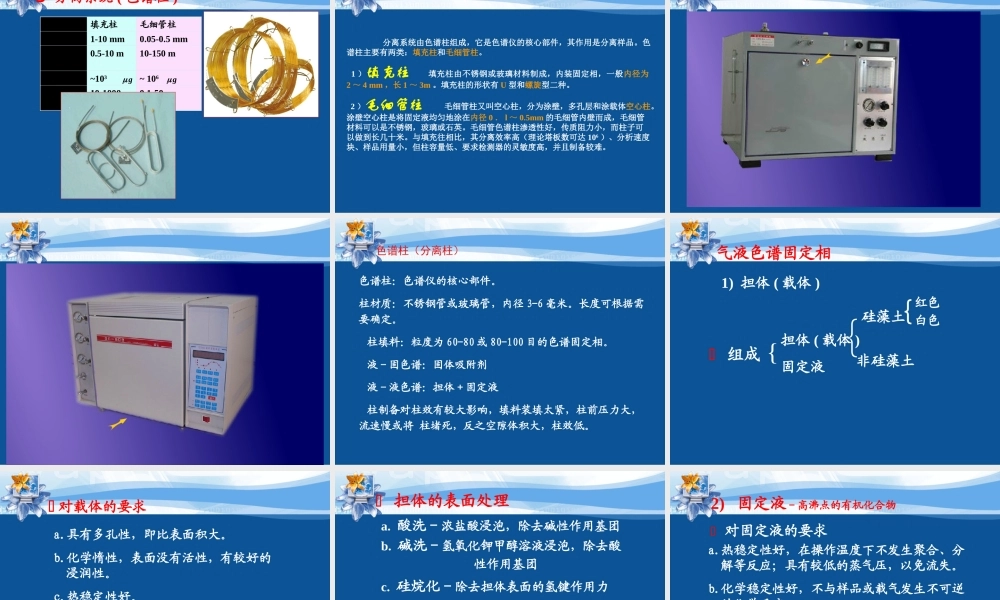

应用化工系气相色谱结构气相色谱仪的结构•4.检测系统气相色谱仪•6.数据处理系统•2.进样系统•3.分离系统•5.温度控制系统•1.气路系统气相色谱仪的工作过程包括气源、净化干燥管和载气流速控制；常用的载气有：氢气、氮气、氦气；（根据检测器和柱效来选择）净化干燥管：去除载气中的水、有机物等杂质（依次通过分子筛、活性炭等）；载气流速控制：压力表、流量计、针形稳压阀，控制载气流速恒定。1.气路系统气路系统常用载气：氮气、氦气、氢气及氩气气源净化干燥管载气流速控制装置{载气系统载气选择依据检测器柱效{2进样系统注射器气化室进样系统{进样器气化室温度比柱温高出10～50℃气体进样器（六通阀）：推拉式和旋转式两种。试样首先充满定量管，切入后，载气携带定量管中的试样气体进入分离柱。液体样品进样器不同规格的专用注射器，填充柱色谱常用10μL；毛细管色谱常用1μL；新型仪器带有全自动液体进样器，清洗、润冲、取样、进样、换样等过程自动完成，一次可放置数十个试样。气化室：将液体试样瞬间气化的装置。无催化作用。3分离系统(色谱柱)色谱柱填充柱毛细管柱柱内径1-10mm0.05-0.5mm柱长度0.5-10m10-150m总塔板数~103~106样品容量10-10000.1-50gg分离系统由色谱柱组成，它是色谱仪的核心部件，其作用是分离样品。色谱柱主要有两类：填充柱和毛细管柱。1）填充柱填充柱由不锈钢或玻璃材料制成，内装固定相，一般内径为2～4mm，长1～3m。填充柱的形状有U型和螺旋型二种。2）毛细管柱毛细管柱又叫空心柱，分为涂壁，多孔层和涂载体空心柱。涂壁空心柱是将固定液均匀地涂在内径0．l～0.5mm的毛细管内壁而成，毛细管材料可以是不锈钢，玻璃或石英。毛细管色谱柱渗透性好，传质阻力小，而柱子可以做到长几十米。与填充往相比，其分离效率高（理论塔板数可达106）、分析速度块、样品用量小，但柱容量低、要求检测器的灵敏度高，并且制备较难。色谱柱：色谱仪的核心部件。柱材质：不锈钢管或玻璃管，内径3-6毫米。长度可根据需要确定。柱填料：粒度为60-80或80-100目的色谱固定相。液-固色谱：固体吸附剂液-液色谱：担体+固定液柱制备对柱效有较大影响，填料装填太紧，柱前压力大，流速慢或将柱堵死，反之空隙体积大，柱效低。气液色谱固定相组成{担体(载体)固定液{硅藻土红色白色非硅藻土{1)担体(载体)对载体的要求a.具有多孔性，即比表面积大。b.化学惰性，表面没有活性，有较好的浸润性。c.热稳定性好。d.有一定的机械强度...
